传感器配套铰接式支撑连接座结构

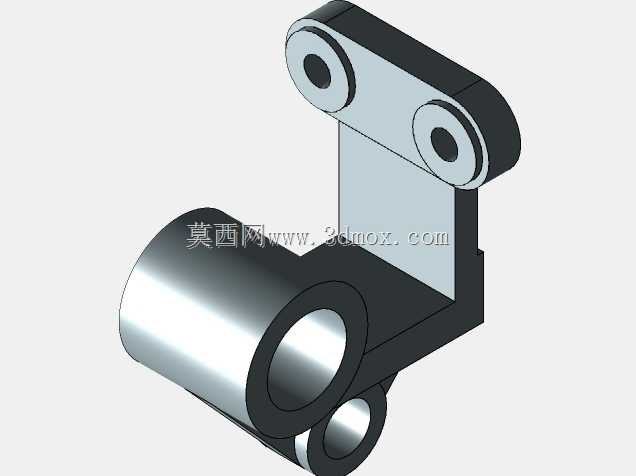

　　该铰接式支撑连接座主要面向工业传感检测工位的安装配套需求，常见应用场景覆盖自动化生产线的位置触发、工件到位检测、位移反馈环节，也可作为小型气动执行元件的铰接转接载体，在输送线挡停机构、分拣设备的摆臂驱动端、工装夹具的浮动连接部位均可适配。零件整体采用一体化弯折式立板布局，下部集成大直径同轴套筒结构，套筒内孔可直接穿装转轴或固定导向轴，承担整个铰接副的径向载荷与转动导向功能；大套筒旁侧附带的小直径同轴凸台，可作为辅助定位轴颈，适配带台阶的销轴安装，或是用于套装复位扭簧，省去额外加装弹簧座的工序。立板上部延伸出平行布置的双吊耳结构，两个吊耳的同轴通孔用于连接被支撑件的铰接端，双吊耳的间距可直接匹配标准连杆接头的宽度，

　　安装时无需额外加装隔套即可限制连杆的轴向窜动。从受力路径来看，下部套筒作为固定端，将整个支座锁定在设备机架的安装轴上，上部双吊耳作为活动铰接端，传递被连接件的摆动力，中间的立板承担弯矩作用，因此立板与套筒、吊耳的衔接位置均做了加厚过渡处理，避免长期交变载荷下出现应力集中断裂。设计过程中优先保证三处孔系的位置精度：下部大套筒内孔与上部两个吊耳孔的中心距直接决定铰接摆动的行程范围，两吊耳孔的同轴度公差需控制在合理区间，防止铰接销穿装后出现卡滞；大套筒的内孔表面粗糙度需满足转动副的要求，若作为固定轴的安装座，可在内孔增设键槽来限制支座自身的周向转动。安装边界方面，下部大套筒的外径决定了支座在机架侧的径向占用空间，

　　双吊耳的外伸长度决定了上部铰接点的摆动包络范围，实际选型时需核对摆动平面内是否与周边的管线、其他机构发生干涉。该零件的结构没有多余的冗余特征，所有几何特征均直接服务于铰接、支撑、载荷传递的核心功能，下部套筒的长度可根据机架安装板的厚度做适配调整，上部吊耳的孔径也可根据配套铰接销的直径做参数化修改，整体结构具备较强的变型适配能力，可快速衍生出不同中心距、不同载荷等级的系列化支座，满足不同工位的安装需求。在实际装配场景中，该支座可先将下部套筒预装在固定轴上，调整好周向角度后再锁紧上部铰接件，装配过程无需复杂的找正操作，双吊耳的开口式布局也给铰接销的穿装、后期磨损后的更换预留了操作空间，日常维护时只需对两处铰接孔加注润滑脂即可，无需整体拆卸支座。
