三角法兰式带侧铰轴筒座支撑构件

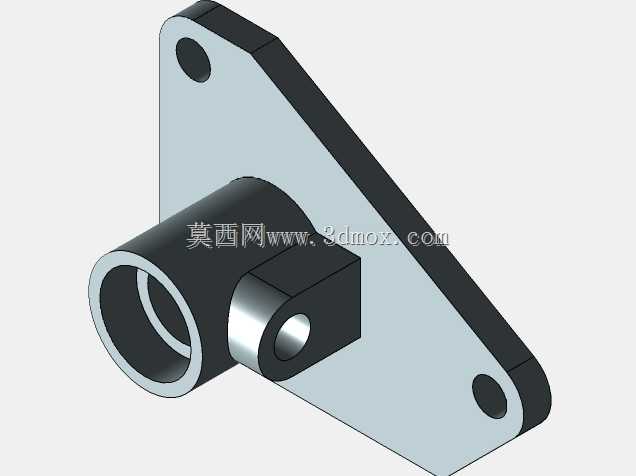

　　该支撑构件的主体由一块近似三角形的安装板与垂直固定在板面上的空心筒体组成，筒体侧向还延伸出一个带通孔的方块铰耳，整体呈现出典型的“安装基准+回转支承+侧向铰接”复合结构。这种结构不是单纯的外观件，而是把设备中常见的轴套支撑、位置固定和连杆连接三种需求压缩到同一个铸件或机加件上，减少装配层级，也让受力路径更直接。

　　从实际使用看，这类构件常出现在轻载执行机构、检测装置支架、气动或液压元件安装位、传送线翻转定位机构以及仪器仪表夹持部位。筒体的内孔用于穿入轴、导杆或传感器探头，外侧圆柱面可作为衬套压入基准；三角形板上的两个孔用于螺栓固定，使构件能够稳定贴装在墙板、型材或设备基座上；侧方块上的横向孔则用于连接拨叉、连杆、弹簧拉杆或限位螺钉，使支撑座同时承担铰接点作用。

　　设计上最值得注意的是安装板轮廓并非随意取形。三角形板把两个安装孔分别布置在筒体两侧，形成相对筒体中心的跨距，能够抵抗筒体受径向载荷时产生的倾覆力矩。相比圆形法兰，这种切角三角形板在有限空间内更容易避让周边管线和相邻零件，两个紧固点也足以满足轻载定位需求。板边保留均匀厚度，筒体与板面交接区域形成连续过渡，可避免应力集中在焊缝或加工根部；若采用铸造或钣金焊接后再加工，这一区域通常需要重点控制圆角和垂直度。

　　空心筒体的长度决定了被支撑轴的有效导向长度。较长的内孔可以提高轴的抗偏摆能力，但也会增加摩擦面和整体高度；较短筒体则适合空间紧凑、载荷较小的场合。筒体端面可作为轴肩、挡圈或衬套的定位面，内孔与安装板底面之间的垂直度直接影响穿入杆件的运动精度。侧向铰耳方块与筒体连成一体，其孔轴线与筒体轴线呈空间垂直关系，这种布置适合把旋转运动转化为小幅摆动，或为弹簧复位、手动锁定、位置反馈拨片提供连接点。

　　安装边界方面，三角形板的外轮廓决定了所需平面安装区域，两个安装孔的孔距是选型时首要核对的尺寸。设计人员在布置设备板面时，应在两孔外侧预留扳手空间，并保证筒体下方不会与加强筋、管线接头干涉。筒体轴向高度需要纳入整体包络计算，尤其是内孔穿入长轴或传感器时，要同时考虑轴端伸出长度和侧向连杆摆动范围。侧铰耳孔中心到筒体中心的距离会影响连杆力臂，力臂越长，同样驱动力下产生的扭矩越大，但侧向弯矩也会随之增加，因此不能只按结构避让来确定该尺寸。

　　建模时应先建立安装板底面作为装配基准，再以该面为参照拉出筒体，保证孔轴线垂直于安装面。两个安装孔可按沉孔或光孔处理，具体取决于所选螺栓头形式；侧铰耳孔与主筒孔之间应保持明确的垂直和中心距关系。若后续需要出工程图，标注重点应放在两安装孔孔距、主筒内径与外径、侧耳孔径、主筒端面到板面高度以及侧耳孔中心高度上。形位公差可根据使用场合选择：用于普通支架时控制安装面平面度和孔轴线垂直度即可；用于导向或检测定位时，则需提高内孔尺寸精度和表面质量，并考虑压入自润滑衬套的余量。

　　构件受力主要来自三个方向：筒体内部杆件的径向载荷会通过筒体传向三角形板；螺栓预紧力使安装板紧贴基准面；侧铰耳传递的连杆力会对筒体根部形成附加弯矩。因此在轻量化设计时，不宜单纯削减筒体与板交接处的材料，可优先优化板外缘形状和非受力侧厚度。若用于频繁摆动机构，侧耳孔内应预留衬套或润滑结构，避免本体孔磨损后整体报废。整体来看，该构件适合作为紧凑型支撑与铰接复合节点，在空间受限但又需要同时完成穿轴、固定和连接的设备部位具有较高实用性。
