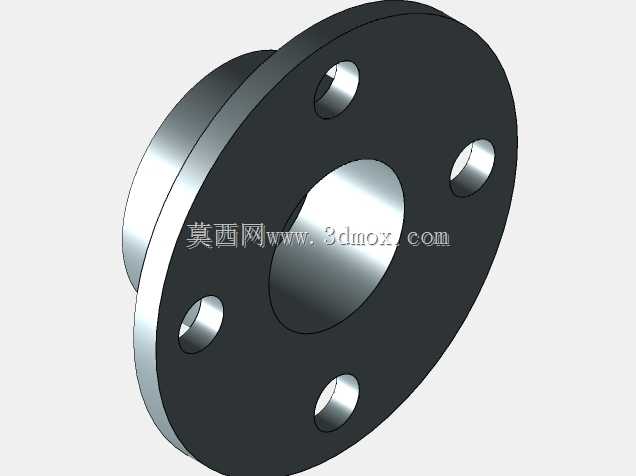

四孔带颈凸缘式法兰连接盘结构

　　该零件属于盘轴类连接构件，整体采用带颈凸缘结构，主体由同轴的大直径法兰盘与一侧延伸的短圆柱颈段构成，中心开设贯通式大直径通孔，法兰盘端面上沿同一圆周均匀分布四个贯通安装孔，所有孔位与中心孔保持严格的同轴度与位置度约束。从实际工况适配角度看，这类带颈法兰结构常被用于管路系统的端部对接、回转机构的轴端定位、壳体之间的刚性连接场景，短颈段的设计能够在不显著增加法兰盘整体厚度的前提下，提升构件的抗弯曲与抗剪切能力，相比平板式法兰，在承受交变径向载荷、管路内压带来的轴向推力时，颈段可以分散应力集中，避免法兰盘根部在长期振动工况下出现疲劳裂纹。四个安装孔的圆周排布方式，适配标准螺栓的穿装锁紧需求，孔位间距经过等分布置，

　　能够让螺栓预紧力均匀作用在法兰结合面上，防止局部压合不实出现密封失效或者连接松动的问题。中心大通孔的设计一方面可以满足介质流通、轴件贯穿的装配需求，另一方面也能在保证结构刚性的前提下降低零件整体自重，减少转动工况下的额外惯量。在建模过程中，首先需要确定各部分的同轴基准，以中心孔轴线作为全局设计基准，先绘制法兰盘与颈段的回转截面，通过回转命令生成主体毛坯，之后在法兰盘端面上绘制安装孔的分度圆，按照四等分布置孔位特征，再对所有锐边进行倒角处理，去除加工毛刺同时避免装配时划伤操作人员与密封垫片。这类零件的加工通常采用棒料或者锻件作为毛坯，先通过车床完成内外圆、端面与颈段的车削加工，保证各回转面的同轴度与端面垂直度，

　　之后转移到钻床或者加工中心，依托分度工装完成四个安装孔的钻削与孔口倒角，关键配合面还需要根据使用要求进行精加工，保障结合面的平面度满足密封或者定位需求。在设备选型适配时，需要重点核对法兰盘的外圆直径是否适配安装腔体的空间边界，颈段的长度与直径是否匹配对应定位孔的配合公差，四个安装孔的分度圆直径要与配对法兰的孔位完全一致，中心通孔的内径要满足穿过件的尺寸要求，同时还要结合实际工况的载荷等级选择对应的材料与热处理方式，在有腐蚀介质的环境中还需要额外做表面防腐处理。从结构设计逻辑上，颈段的长度不宜过长也不宜过短，过长会增加零件整体轴向占用空间，同时提升材料成本，过短则无法起到分散应力、提升刚性的作用，

　　需要结合实际受力的弯矩大小通过力学计算确定合理取值；法兰盘的厚度要匹配螺栓预紧力的压合需求，避免在锁紧过程中出现盘面变形；安装孔的孔径要略大于螺栓外径，预留合理的装配调整间隙，补偿配对件之间的少量位置误差，降低装配难度。该类构件在泵阀进出口连接、减速机端盖固定、输送辊筒轴端安装、气动液压元件的集成连接中都有广泛应用，其结构简单、装拆便捷、连接可靠的特点，能够满足多数工业场景下的刚性连接需求，建模时完整还原各部分的几何特征与装配基准，可直接用于后续的工程图导出、装配干涉校验与工况模拟分析。
