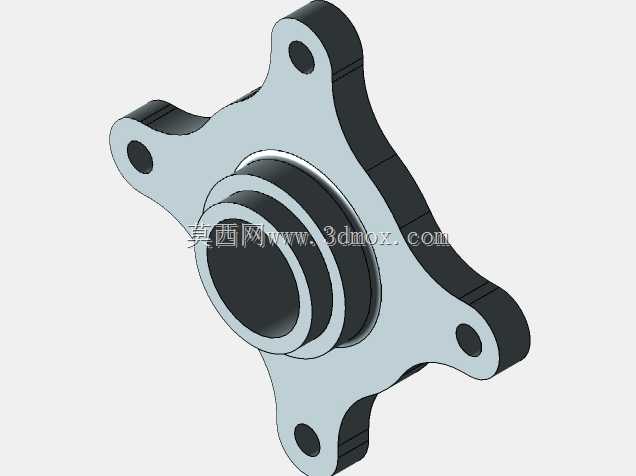

四耳带座轴承支撑连接构件

　　该构件属于传动系统中的径向支撑类零件，核心作用是为旋转轴提供稳定的回转基准，同时将轴系工作时产生的径向载荷、部分轴向载荷均匀传递至设备安装基面，常见于中小型输送设备、轻工包装线、自动化分拣机构以及小型动力输出单元中。在实际产线布局里，这类四耳安装结构的支撑座往往用于安装空间受限、但对支撑刚性有一定要求的工位：比如皮带输送机的从动辊端支撑，可通过四个安装孔直接固定在铝型材框架或钣金侧板上，无需额外加工定位止口；在小型搅拌设备的传动轴端部，它能抵消桨叶转动带来的偏心载荷，避免轴端出现挠曲变形；部分检测设备的旋转工装台也会采用同类结构，用来承载工装转盘的重量并保证回转同轴度。从结构功能拆分来看，中间凸起的阶梯筒身是核心功能区，

　　内孔用于嵌装滚动轴承或轴套，阶梯端面可对轴承外圈形成轴向限位，防止轴承在轴系窜动时发生移位；外圈延伸出的四个带孔耳板呈十字分布，这种布局相比两孔安装座拥有更好的抗倾覆能力，当轴承受偏载时，四个紧固点可共同抵消力矩，降低单个螺栓的受力峰值。耳板上的安装孔为光孔设计，适配内六角圆柱头螺栓或外六角螺栓穿过，安装时可在孔位周边加装平垫来分散压紧力，避免铸铁或铸铝材质的耳板在螺栓预紧时出现局部压溃。设计思路上优先兼顾了安装便捷性与支撑刚性：筒身与耳板之间采用大圆角过渡，既消除了铸造或铣削加工时的应力集中隐患，也提升了构件整体的抗扭截面系数；耳板的厚度经过载荷校核，在保证螺栓头有足够压紧面的前提下，尽可能减少了材料冗余；

　　筒身的阶梯高度根据常用轴承的外圈厚度设定，能让轴承装入后端面与筒身端面基本齐平，既方便后续加装端盖密封，也能避免外部粉尘、切削液进入轴承滚道。在安装边界方面，四个安装孔的中心距构成了构件的主要安装尺寸，选型时需匹配设备安装板上的螺栓孔位分布；耳板的外轮廓决定了所需的安装平面空间，布局时要在耳板外侧预留至少螺栓直径1.5倍的操作空间，方便放入套筒或扳手进行紧固；中间筒身的外径尺寸要避让周边的管线、机架横梁等部件，避免设备运行时筒身随轴系振动产生干涉；构件的轴向总厚度则关系到轴系的跨距设计，在多支撑轴系中，该尺寸会直接影响轴的临界转速计算，需要与轴的长度、轴承选型配合校核。从工况适配角度，这类支撑座可根据使用环境选用不同材质与表面处理：

　　普通干燥工况下采用铸铁材质即可获得较好的减震性与刚性；潮湿或有腐蚀性的工况可选用不锈钢材质，或在铸铁表面做镀锌、喷塑处理；如果用于食品加工设备，还可在轴承孔内加装带密封圈的外球面轴承，进一步提升防护等级。在装配过程中，需先清理安装基面的毛刺与焊渣，保证四个耳板的贴合面处于同一平面，避免强行紧固螺栓导致构件变形、轴承内孔同轴度超差；轴承压入筒身时要采用套筒抵住轴承外圈均匀施力，禁止通过滚动体传递压力，以免损伤轴承滚道。日常维护中，可通过筒身侧面预留的注油孔（部分衍生型号会增设）定期补充润滑脂，延长轴承与支撑座的整体使用寿命。
