五耳法兰式传感安装基座结构

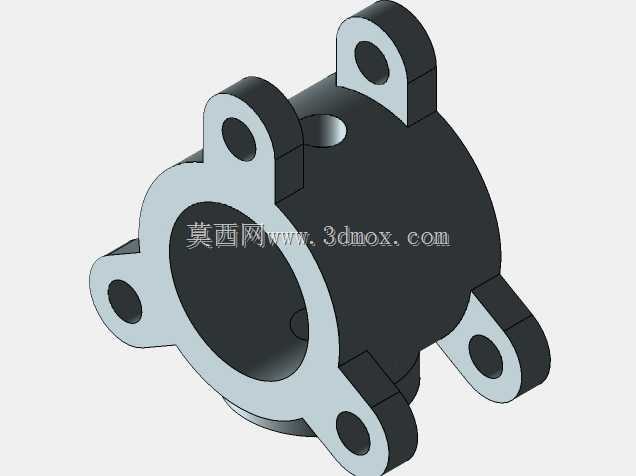

　　该零件属于传感检测元件的安装支撑类结构，主体采用中空筒身与周向均布的五个带孔安装耳组合而成，适用于需要在管路、面板或设备壁面上进行同轴定位并多点紧固的检测场合。中空内腔为传感器探头、阀芯、导套或小型轴类元件提供容纳与导向空间，前端较宽的环形端面可形成贴合面，用于与被测对象或对接法兰压紧，保证安装后的同轴度与密封边界。五个安装耳沿筒身外侧呈放射状布置，耳片上的通孔用于穿入螺栓或螺钉，相比三耳、四耳结构，其周向约束更均匀，能够降低单侧受力后产生的翘曲风险，在存在轻微振动、温度循环或管路应力的工况下更有利于保持定位稳定。

　　从结构设计角度看，筒身外壁并非单纯圆柱面，而是在各耳片根部形成局部加厚过渡，这种处理把安装预紧力从耳片直接传递到筒体，避免薄壁区域因螺栓压紧而出现局部凹陷。耳片与筒体之间保留圆弧过渡，可减少铣削或铸造后在转角处形成的应力集中；若采用金属切削加工，该过渡也有利于刀具连续走刀，降低清角难度。前端环形凸缘的外径明显大于筒身，既提高了端面接触面积，也在装配时起到轴向限位作用，使传感器装入深度更容易控制。筒壁上可见侧向小孔，可用于穿设信号线、定位销、油气孔或紧定螺钉，具体功能取决于实际装配关系；在传感器应用中，这类孔常用来引出线缆或实现周向防转。

　　安装边界方面，布局时需要重点确认五个耳孔的分布圆直径、孔径以及相邻耳片之间的角向位置。由于耳片数量为奇数，不能简单按水平或垂直对称方向布置，建模与出图时应明确其中一个耳片的基准角度，再按等分关系推导其余位置，否则实物装配时容易出现孔位错位。筒体总高决定了元件可插入深度，前端大端面到后端小孔的位置关系会影响线缆走向或销钉固定点，结构工程师在选型时应把外部接头、线束弯曲半径以及扳手操作空间一并纳入校核。若该基座用于流体管路附近，还需检查端面是否需要增加密封圈槽，现有模型展示的是平面贴合形式，实际可根据压力等级在端面加工密封槽或加装垫片。

　　三维建模时可先以回转方式构建主体筒腔，再绘制单片耳片轮廓并通过圆周阵列得到其余四片，随后对根部进行倒圆和布尔合并。内腔台阶、侧向小孔与安装耳孔应在主体完成后统一加工，便于保持特征之间的位置基准。模型中黑白分色区域对应不同配合面或加工面，前端内环面、耳片端面及孔壁通常需要较高尺寸精度，而外圆非配合区域可适当放宽要求。对于需要轻量化的设备，该形式也可改用铝合金或工程塑料制作；若用于高温、腐蚀或强振动环境，则应优先选择不锈钢并加大耳片根部圆角。整体来看，这类结构把定位、支撑、穿线和紧固功能集中在一个紧凑零件上，适合在自动化检测、气动控制、液压监测以及仪器仪表安装中作为转接基座使用。
