传感器安装固定支座结构设计

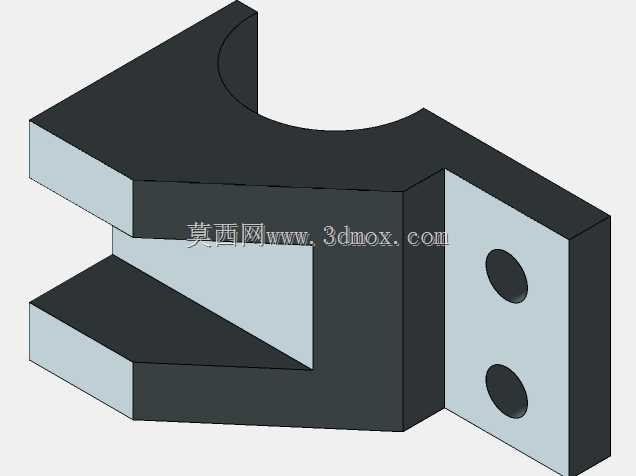

　　这个支座的核心作用，是把圆柱形传感器本体稳定约束在设备机架上，同时通过侧面两个安装孔完成与基体的刚性连接。从结构形态看，上部采用半开放U形卡口，卡口内圆弧面与传感器外圆柱面贴合，能够限制传感器的径向位移；下部承托面与上部压合面形成平行夹持区间，可在不额外加工传感器外壳的情况下实现抱紧固定。这种结构常见于自动化产线的检测工位，例如物料到位检测、工件尺寸判别、转速信号采集等场景，安装位置多靠近输送带侧边、机床运动部件附近或工装夹具基座上。

　　设计时优先考虑的是装拆效率。现场维护中，传感器经常需要根据被测物位置调整高度或角度，如果采用整体封闭套筒，每次调整都要完全松脱紧固件并抽出传感器；而这种侧向开口结构，只需松开连接螺钉，即可沿卡口径向取出或转动传感器，调整完成后再锁紧，操作空间要求更小。侧面立板上的两个通孔呈上下分布，孔距决定了安装后的抗翻转能力，两孔中心距越大，支座受侧向载荷时螺钉所受附加弯矩越小，因此在边界允许范围内，立板高度尽量覆盖夹持主体的主要受力区。

　　从受力路径分析，传感器受到的振动、碰撞载荷先通过圆弧接触面传到支座本体，再经侧面立板传递到安装基面。支座主体采用块状实体过渡，夹持段与立板之间没有薄弱薄壁，拐角处保留了较大的实体厚度，能够降低应力集中。上部卡口并非完整圆环，而是留出开口，这一取舍是为了适配一定范围内的直径公差，也便于在装配时通过微小弹性变形补偿加工误差；但开口宽度需要控制，过宽会降低圆弧包裹角，导致夹持稳定性下降，过窄则失去公差补偿意义。

　　安装边界方面，使用时需关注三个尺寸关系：卡口中心到安装基面的距离决定传感器检测面的伸出高度；侧面两孔的孔距与孔径决定适配螺钉规格及基体开孔位置；支座总厚度方向决定夹持段能够容纳的传感器轴向接触长度。若传感器长度较短，夹持面过宽会浪费空间，过窄则容易在振动中出现偏转。下部承托面与上部压合面保持平行，是保证传感器轴线与安装基面垂直度的关键，加工时这两个面通常一次装夹铣出，以减小平行度误差。

　　在三维建模过程中，这类零件适合先建立安装基面与侧面立板，再拉伸形成上下夹持臂，最后切除上部半圆卡口并阵列安装孔。建模时需要特别注意卡口圆弧中心与侧面安装孔的位置关系，因为它直接影响传感器装夹后的轴线位置。对于需要频繁调整检测距离的工位，还可以在卡口两侧预留窄槽，配合锁紧螺钉形成微调结构；但本模型采用的是更直接的刚性夹持方案，适合位置固定、振动中等的工业环境。

　　实际选型时，不能只看外形是否匹配，还要结合传感器外径、安装面平面度以及现场冲击条件。若安装基面焊接后存在变形，两个螺钉孔附近会产生附加内应力，因此支座底面应尽量加工平整，必要时增加垫片调整。传感器线缆走向也应在布置时一并考虑，支座开口方向最好避开切屑、切削液或物料飞溅方向，以减少污染和误触发。整体而言，这是一种结构紧凑、加工方便、维护效率较高的传感器夹持固定件，适用于轻工装配、机床检测、物流输送等多种需要固定圆柱类检测元件的场合。
