双钳口液压重载搬运抓具结构设计

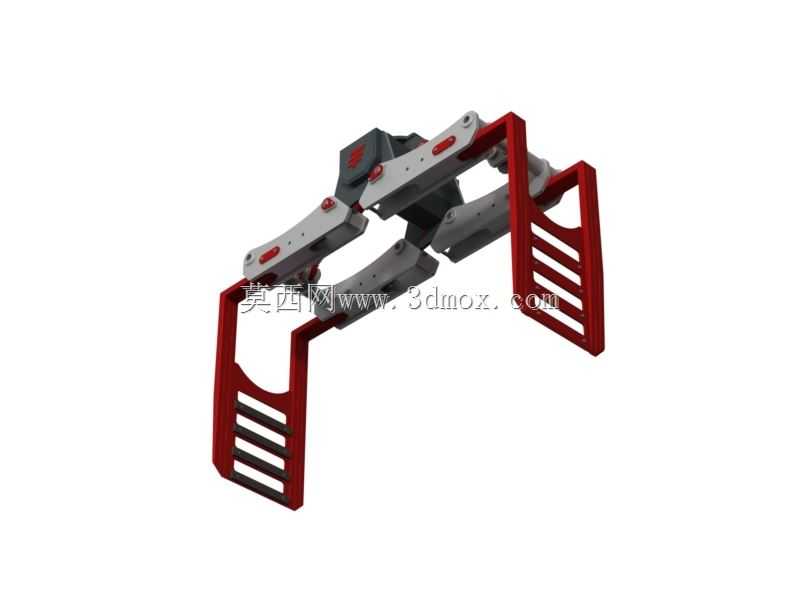

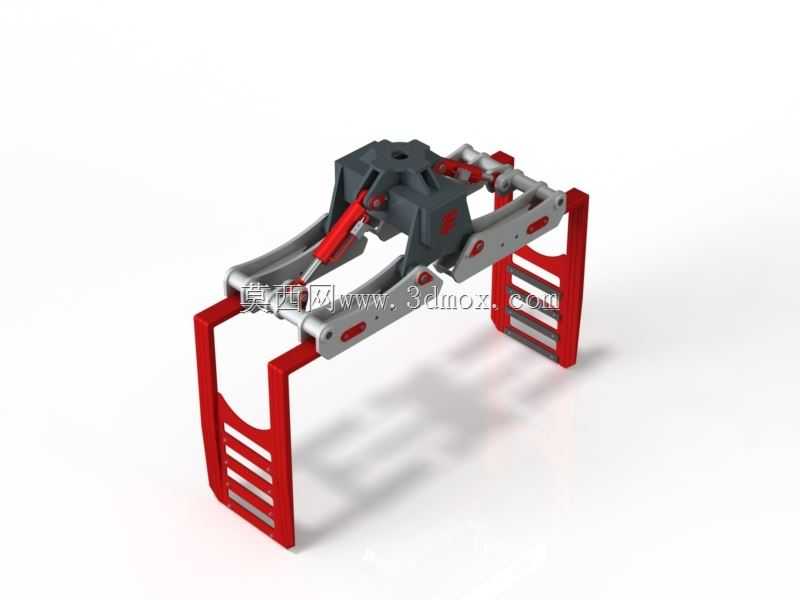

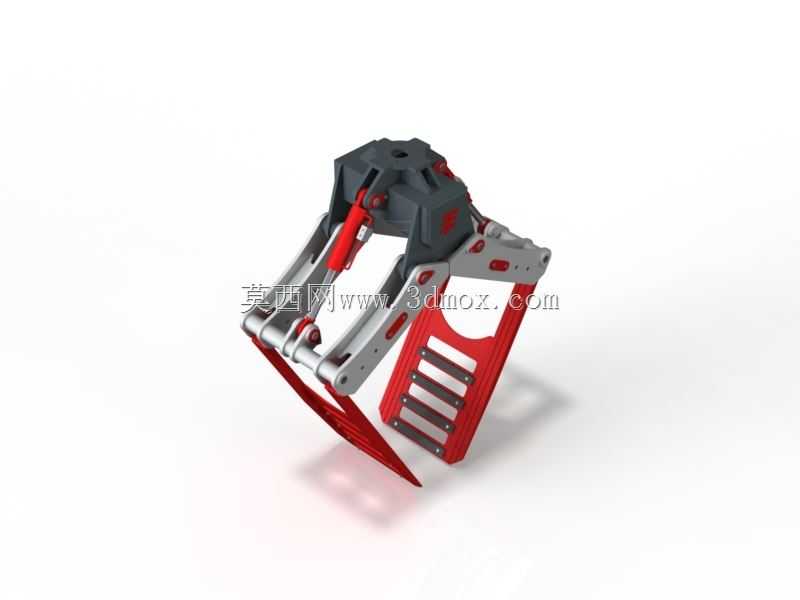

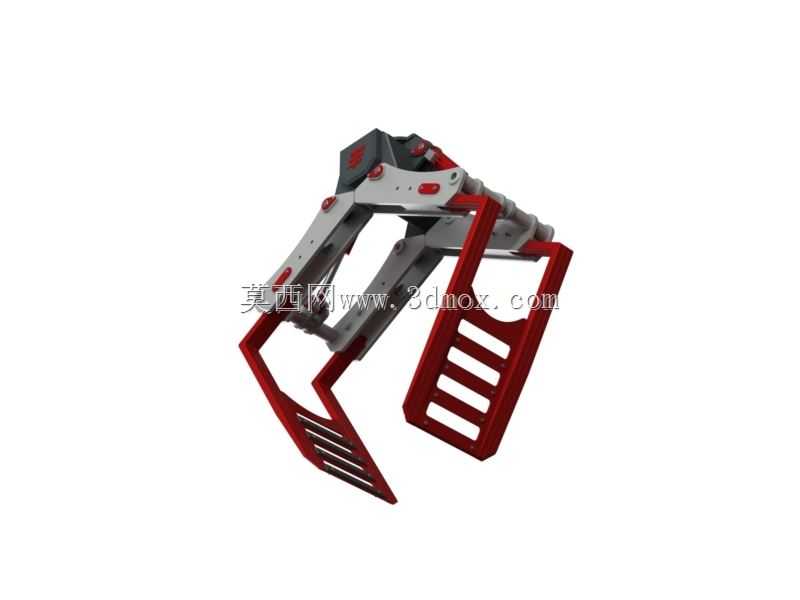

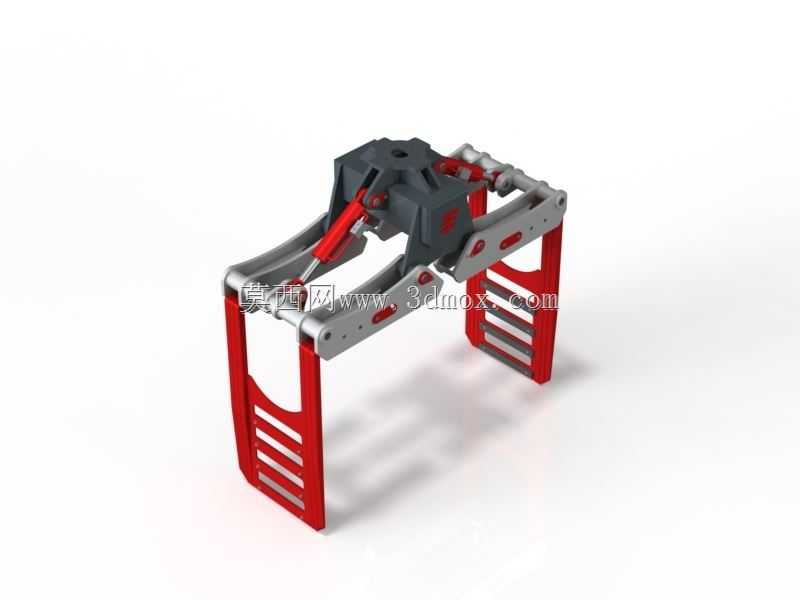

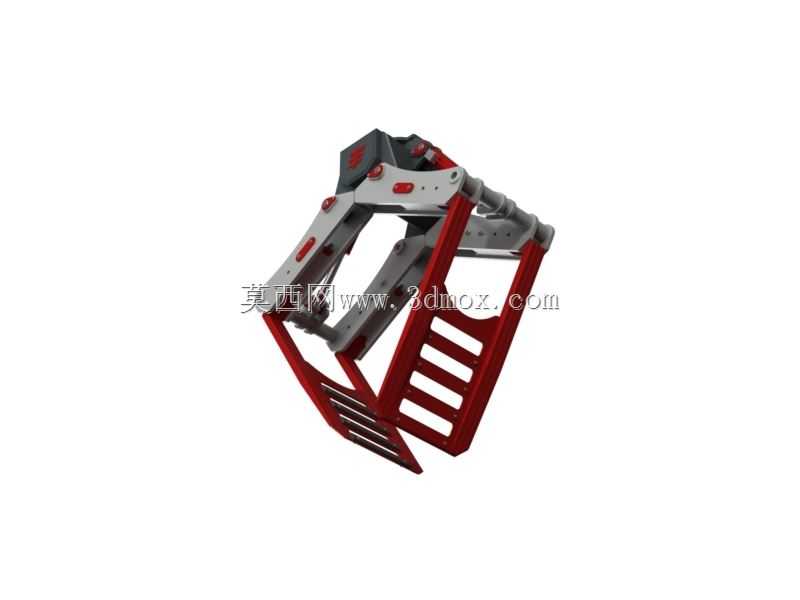

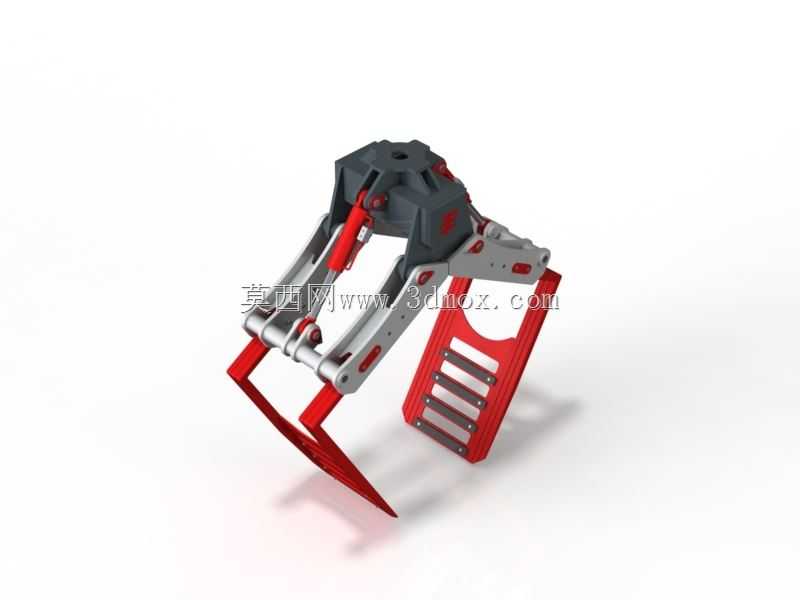

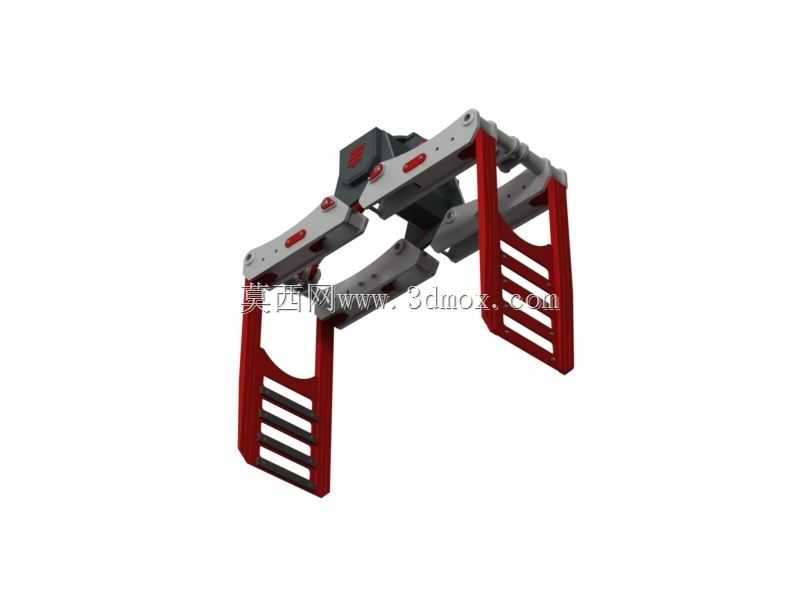

　　该抓具采用双平行钳臂对称布置，主体承载框架以箱型焊接结构为核心，中部集成直线液压执行元件，通过铰接连杆将油缸伸缩位移转化为两侧钳臂的同步开合动作。钳口内侧设置多道横向防滑挡条，接触表面形成连续摩擦边界，在夹持规则块状、捆扎状或成件物料时，可避免载荷沿竖直方向滑移；两侧钳臂的开合轨迹由四连杆机构约束，保证夹持过程中钳口工作面始终保持近似平行，不会因物料尺寸变化出现单点接触或局部应力集中。从实际工况看，这类属具多用于堆场转运、废旧金属处理、成捆建材装卸以及生产线末端的重型工件转序，可直接挂载于挖掘机动臂末端或固定式液压工作台上，借助主机液压系统提供夹紧力，不需要额外配置独立动力单元。设计阶段优先考虑载荷传递路径：

　　物料重力经钳口防滑条传入两侧立式臂板，再通过上部铰接销轴汇集到中央主梁，最终由顶部连接座传递给挂载主机。所有铰接点均采用销轴配合自润滑衬套的结构，既控制转动副间隙，又能在粉尘、碎屑较多的作业环境下降低磨损速率。油缸两端采用关节轴承连接，可补偿工作过程中微小的装配偏差与结构变形，避免活塞杆承受径向弯矩。外形与安装边界方面，抓具整体呈左右对称的门式轮廓，顶部连接座预留标准销轴孔位，孔位间距与端面尺寸需匹配所属主机的连杆端头尺寸；两侧钳臂完全张开时，外轮廓宽度决定可容纳的最大物料尺寸，闭合后最小夹持范围则决定小规格物料的适配能力。建模时需要重点核对油缸全伸与全缩状态下的机构极限位置，既要保证张开角度满足取料要求，

　　也要避免闭合到位后连杆与主梁发生硬接触。结构强度校核通常围绕三种工况展开：额定载荷偏心夹持时单侧臂板的弯曲应力、钳口角部接触硬物时的局部挤压应力，以及满载快速启制动时铰接销轴的剪切应力。主梁腹板与臂板连接处设置过渡圆角并布置加强筋，可显著降低应力集中系数；钳口防滑条采用可更换设计，通过螺栓固定在臂板内侧，磨损后单独拆换即可，不需要整体更换臂体。液压管路沿主梁侧面布设并嵌入护槽内，防止作业过程中被物料撞击；油缸缸筒侧设置防护盖板，减少飞溅碎屑对活塞杆表面的划伤。该结构在保证夹持刚度的同时，通过对称连杆实现同步动作，两侧夹紧力偏差小，作业稳定性高，既适合散料块的抓取，也能适应规则成件货物的搬运，对不同尺寸规格的物料具备较宽的适配范围。
