挖掘机液压原木抓斗结构设计

　　该原木抓斗属于挖掘机前端作业属具，主要用于林区集材、贮木场装卸、港口木材转运以及城市绿化树木迁移等场景。相比传统铲斗，它通过双瓣弧形爪臂环抱物料，能够在不损伤木材表面的前提下提供稳定夹持力，适合抓取圆木、条石、钢管等长条形物料。实际作业中，抓斗通常安装在挖掘机斗杆前端，利用铲斗油缸或附加液压回路驱动开合，配合回转机构可实现任意角度取料与堆垛。

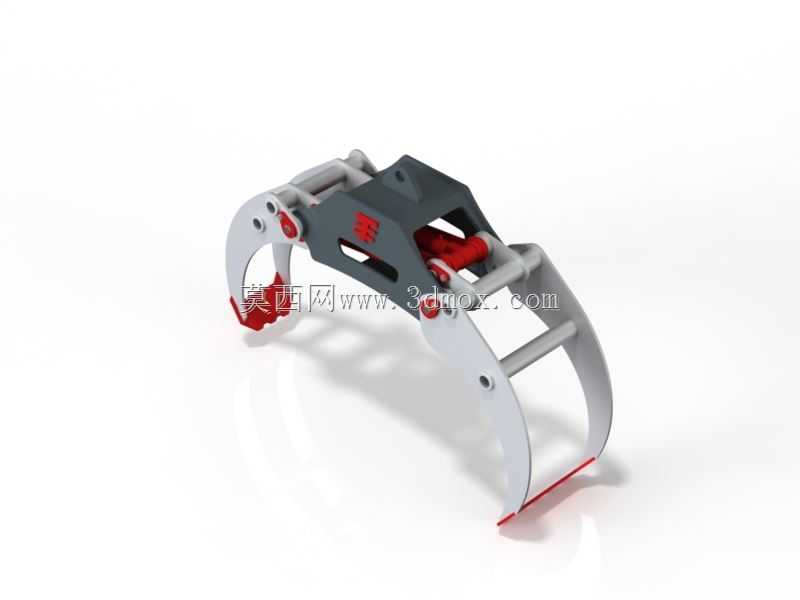

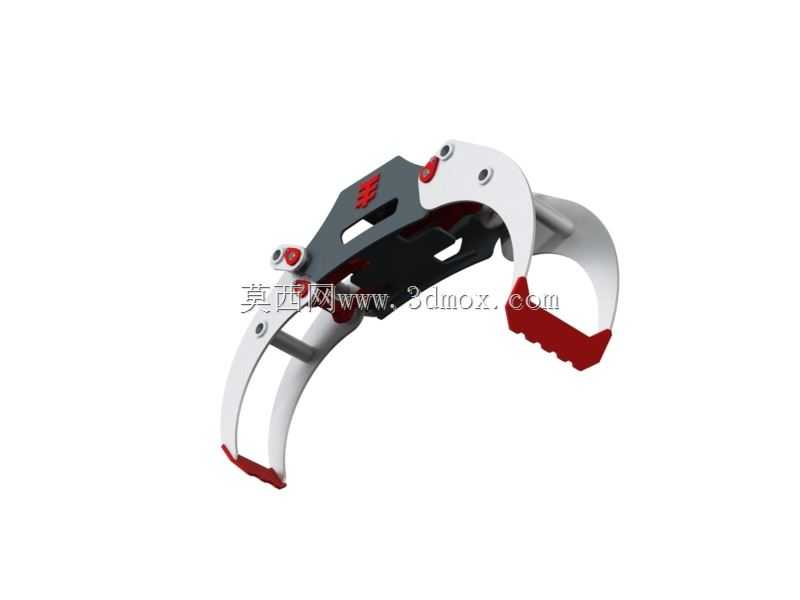

　　从结构组成看，模型包含上连接架、主轴座、左右爪臂、连杆、销轴以及中部液压执行元件。上连接架承担整机载荷传递，其耳板间距和销孔中心距决定与斗杆、摇杆的匹配关系；设计时需校核销轴剪切、耳板挤压和焊缝疲劳，确保在偏载抓取时不发生永久变形。左右爪臂采用弧形箱型截面，内侧设置耐磨齿板，既保证环抱半径，又提高与圆木表面的摩擦系数。爪尖区域做加厚处理并预留可更换耐磨块位置，便于现场维护。

　　驱动方式上，该方案采用液压缸配合连杆增力。油缸缩回时通过连杆带动两瓣爪臂绕主轴同步闭合，油缸伸出则释放物料。连杆机构在闭合终点具有接近自锁的力学特性，即使液压系统出现瞬时压力波动，也能维持一定夹紧力，避免木材滑落。液压管路沿斗杆布置，接口位置需远离销轴运动区域，并预留软管最小弯曲半径，防止作业过程中被木料挤压或反复弯折。

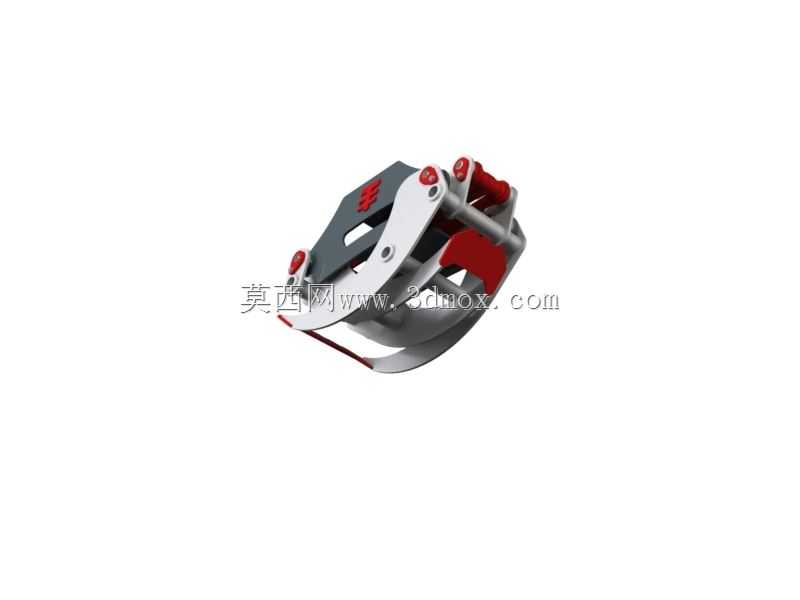

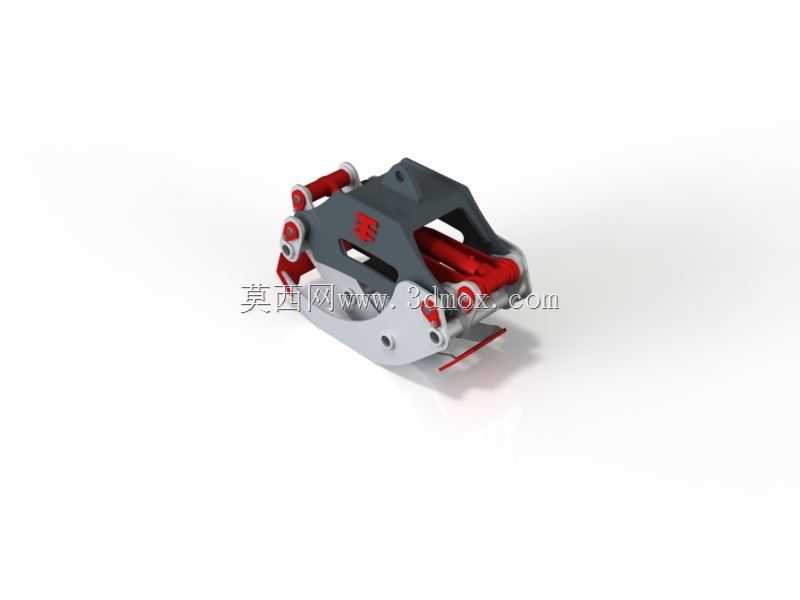

　　外形与安装边界方面，抓斗最大张开宽度应覆盖常用原木直径范围，闭合后最小包容直径决定小规格木料的适应性；整体高度需结合挖掘机斗杆长度和运输状态考虑，避免在收斗时与动梁发生干涉。连接销孔直径、耳板宽度以及斗杆连杆安装距必须与主机参数严格对应，否则会导致安装失败或切削铲斗油缸行程。三维建模时应将抓斗置于完全张开、完全闭合和典型抓取姿态三种位置，分别检查与斗杆、油缸、软管以及地面的间隙。

　　受力分析可围绕典型工况展开：单根大圆木偏置于一侧爪尖时，连接架承受扭转和弯曲复合载荷；满抓多根小径木时，总重量通过爪臂均匀传至主轴。设计中需关注爪臂与主轴配合处的应力集中，通常在轴孔周围设置加强筋，并控制焊接顺序以减少变形。耐磨板采用沉头螺栓固定，螺栓孔位置避开主受力断面。

　　在选型匹配上，抓斗的自重、夹持力和挖掘机吨位应相互协调。过小的挖掘机油压和流量无法提供足够夹紧力，过大的抓斗则会降低整机稳定性并损害工作装置。模型中各铰接点均按实际尺寸表达，可直接用于运动仿真，验证开合过程中连杆是否存在死点、油缸行程是否满足要求，以及爪臂轨迹是否会碰撞连接架。

　　该结构也可通过更换爪尖形式和调整弧度，演变为废料抓、岩石抓或甘蔗抓。其核心设计思路是在保证强度的前提下减轻自重、增大包容面积，并让所有易损件位于便于更换的位置。对于结构设计人员而言，建模时应重点表达销轴公差、配合面、油路通道和焊接坡口，这些细节直接决定后续加工工艺和装配可行性。
