铰接式多安装位连接固定支架结构

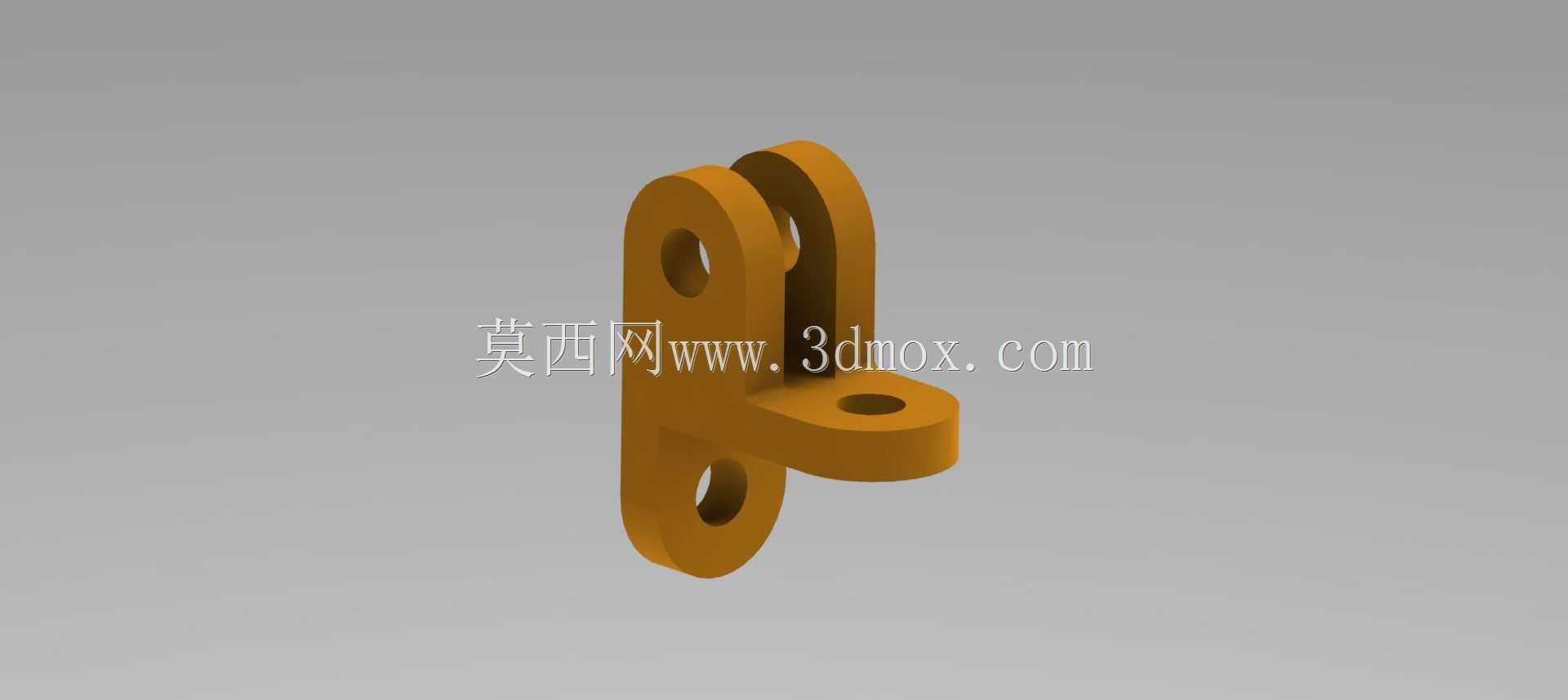

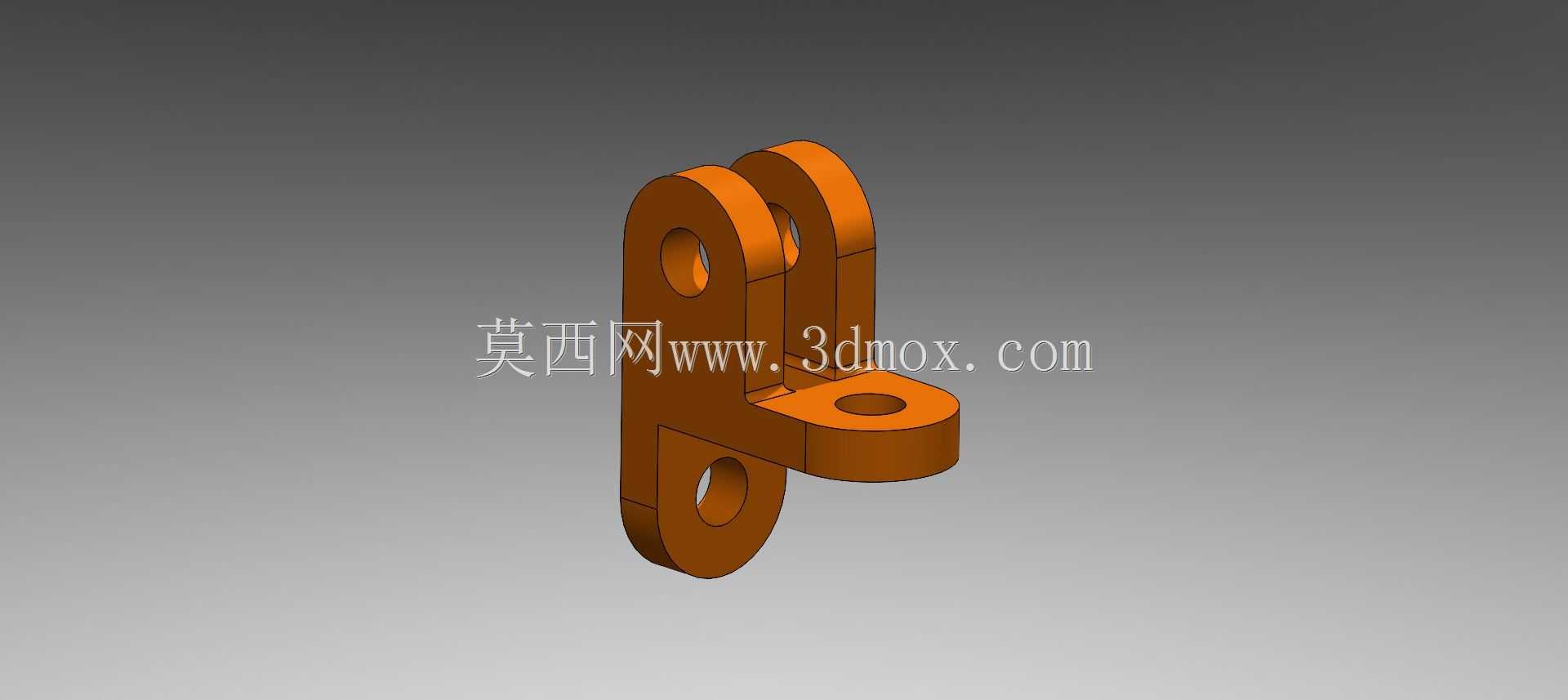

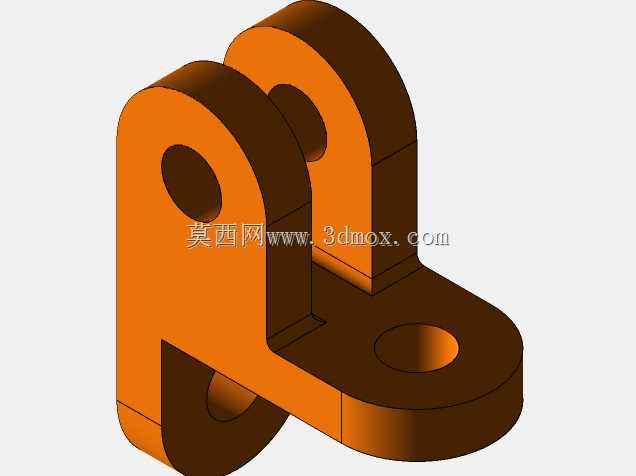

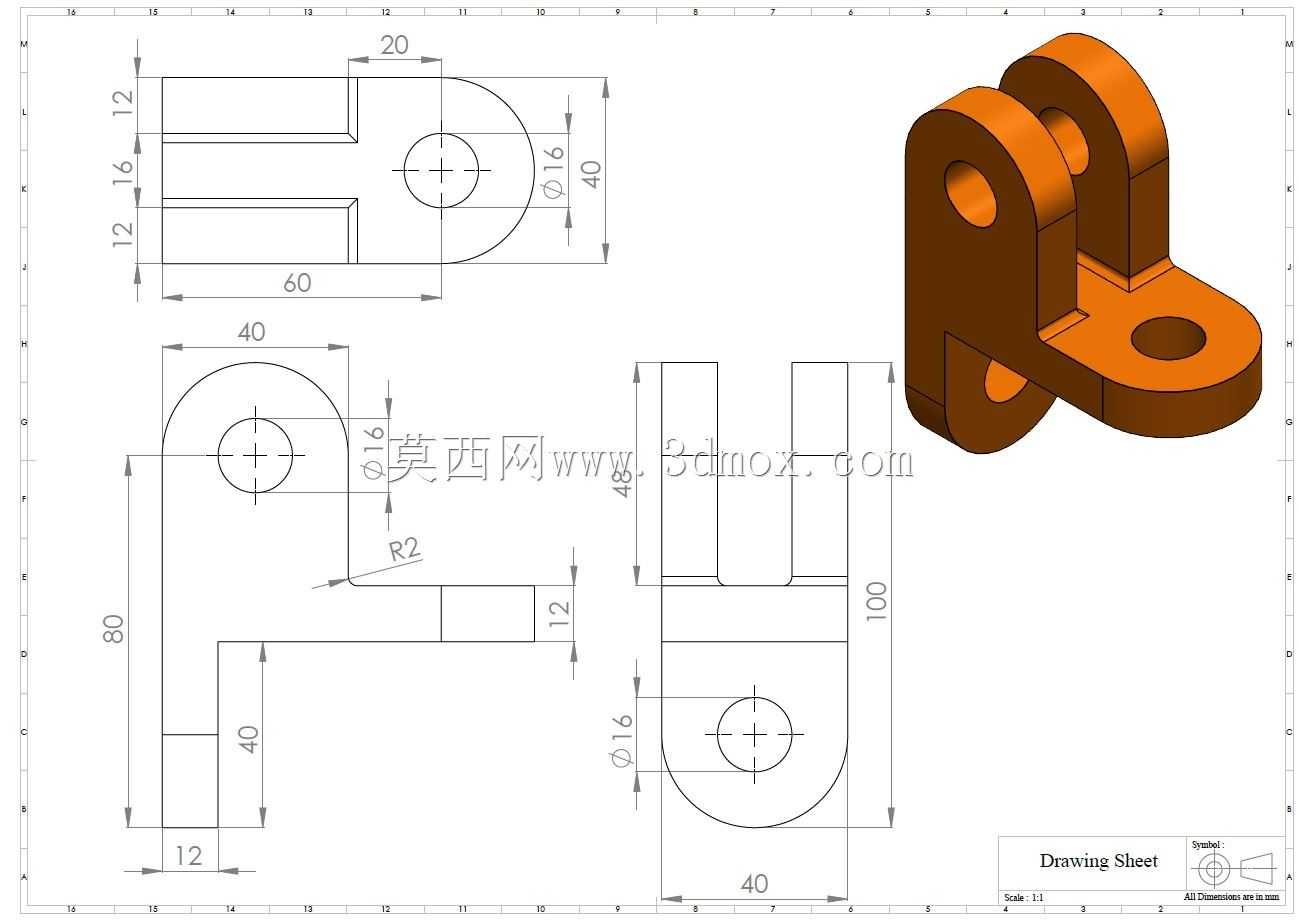

　　这类铰接式连接支架多应用在轻工自动化生产线、小型检测设备的传感组件安装工位，也常见于小型工装夹具的活动连杆衔接部位，核心作用是实现两个相对运动部件之间的铰接传动，同时为附属检测元件提供稳定的安装基准。从结构设计来看，主体采用一体化弯折成型的构型，上部设置双片平行铰接耳板，耳板上预制同轴铰接孔，用于穿装铰接销轴，耳板间距经过公差匹配设计，既能保证铰接转动时无卡滞，又能控制径向窜动量在装配允许范围内，避免运动过程中出现异响或偏磨。下部延伸出两个带安装孔的固定端，一个沿主体竖直方向延伸，另一个向侧方水平伸出，两个安装孔的轴线呈空间垂直分布，可适配不同方向的安装基面，无需额外加装转接块即可完成跨平面固定，有效减少装配环节的零件数量。

　　设计过程中优先考虑了受力分布特性，铰接耳板的厚度根据常规工况下的剪切力、拉拔力核算取值，耳板与主体衔接位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂，所有安装孔的孔口均做了倒角处理，既方便装配时销轴与紧固件的导入，也能去除加工毛刺避免划伤装配人员。安装边界方面，整体构型紧凑，竖直方向的安装孔可直接固定在设备的立式安装基面，侧方伸出的安装端可用于挂载小型传感元件或连杆端头，铰接部位的转动间隙控制在0.1mm以内，既保证转动灵活性，又不会因为间隙过大导致定位精度偏差。在实际使用场景中，这类支架常作为传感器安装的铰接调节支座，通过铰接部位的小角度转动调整传感器的检测角度，调整到位后可通过销轴处的锁紧螺钉固定角度，无需整体拆卸支架即可完成检测位微调，大幅降低设备调试阶段的调整工作量。结构上的多安装位设计也让它可以兼容不同规格的紧固件，不管是采用螺栓穿装固定还是铆钉铆接，都能找到适配的安装点位，适配性较强。
