对开式半圆法兰压盖连接紧固结构

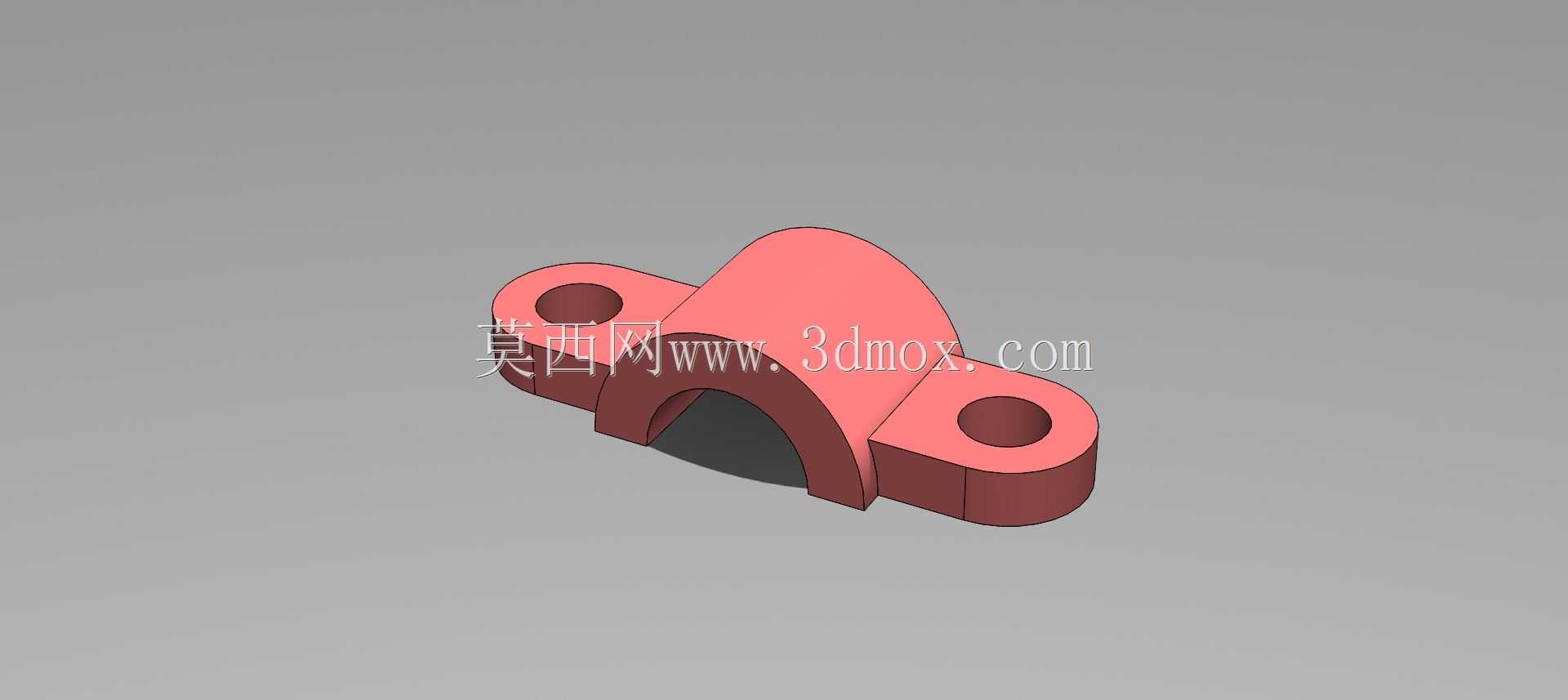

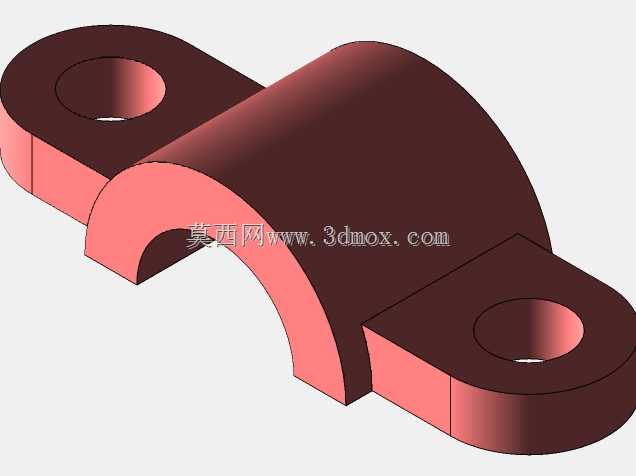

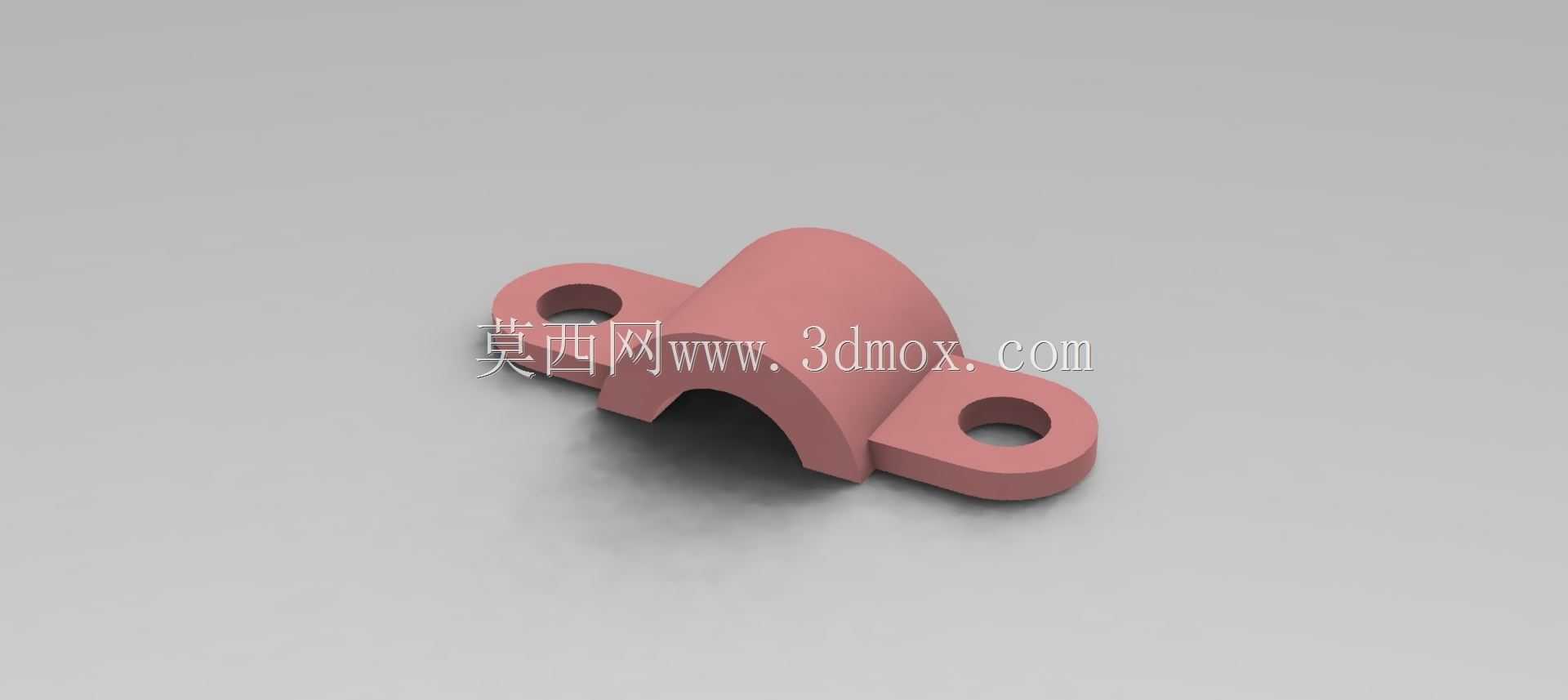

　　这类对开式半圆压盖结构，常见于中小型传动轴系、仪表管路的轴向定位与径向抱紧场景，比如小型输送设备的光轴支撑座、气动管路的法兰对接紧固、仪器仪表的传感器安装固定位都能见到同类结构的应用。从结构设计逻辑来看，整体采用对称式双安装耳布局，中间半圆拱形腔体为核心配合面，加工时需要保证半圆内孔的圆柱度公差，避免装配后出现抱紧力不均、轴系转动卡滞或者密封面渗漏的问题。两侧的安装耳做了圆角过渡处理，既可以消除铣削加工后的锐边应力集中，也能避免装配时刮伤操作人员或相邻管线的防护层，安装耳上的通孔为螺栓过孔设计，孔径比配套螺栓公称直径大0.2-0.5mm，预留一定的装配调整余量，抵消安装基座的孔位加工误差，降低现场装配的对位难度。

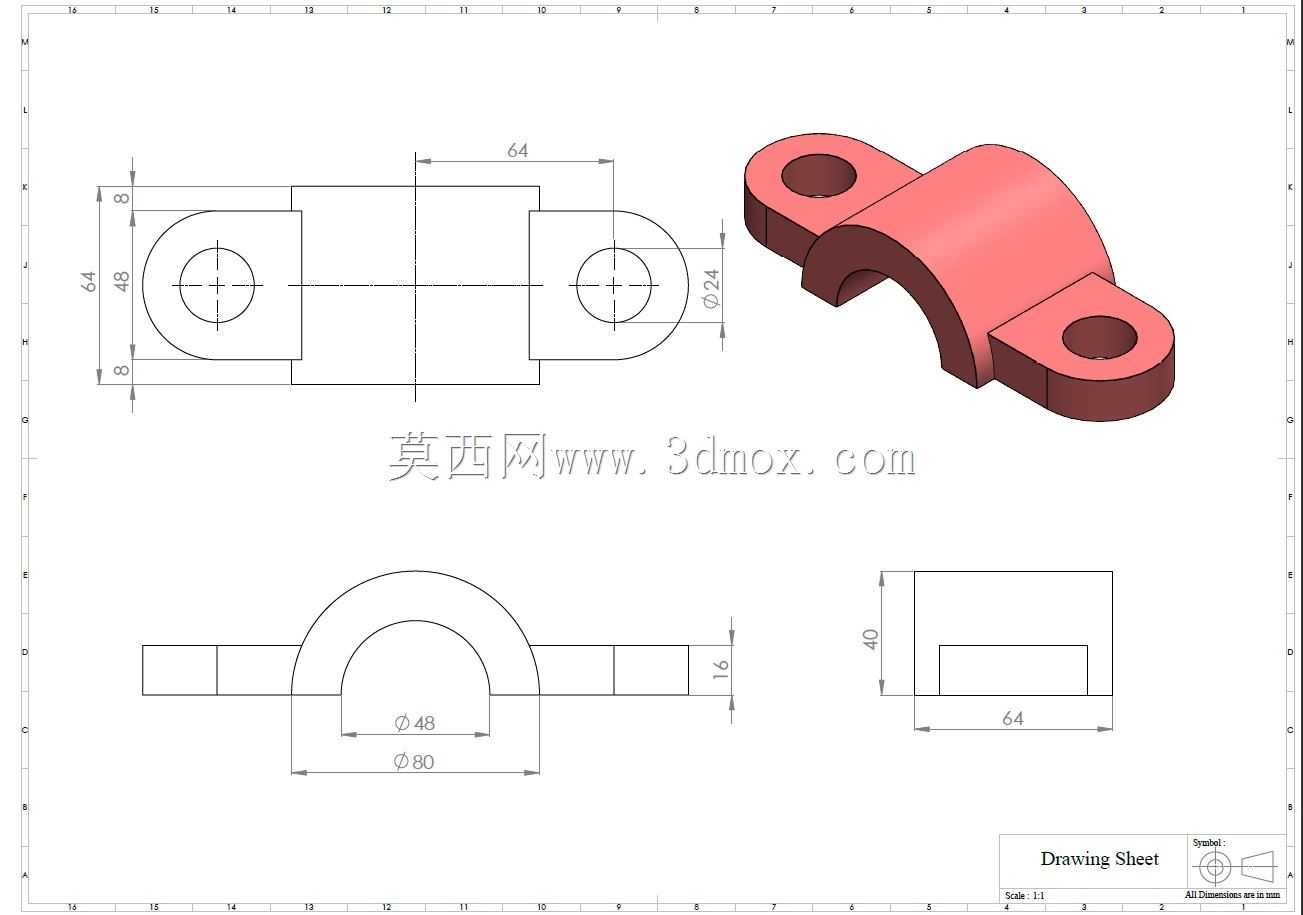

　　设计时需要重点把控几个尺寸边界：首先是半圆内孔的直径公差，需要根据配合的轴径或者管外径选择对应的配合等级，定位用场景选H7/h6间隙配合，需要抱紧密封的场景则要根据密封件的压缩量调整内孔尺寸；其次是两个安装孔的中心距，这个尺寸直接决定装配时能否顺利与基座对位，公差一般控制在±0.1mm以内，同时要保证安装孔中心与半圆腔体中心的对称度，避免锁紧后压盖出现偏斜，导致局部应力过大出现断裂。拱形部分的壁厚需要根据实际受力工况核算，普通轻载定位场景壁厚取5-8mm即可，若用于有振动的传动部位，需要适当增加壁厚并在拱形外侧设置加强筋，提升整体结构的抗形变能力。

　　实际装配使用时，两个半片压盖配合扣合在轴或管件外侧，螺栓穿过两侧安装耳锁紧后，即可实现对轴系的轴向限位，或是对法兰对接处的压紧密封，相比整体式轴套或法兰，这种对开结构不需要从轴端穿装，在已布设完成的管线、长轴中间位置加装或拆卸维护时，不需要拆解相邻的其他部件，大幅降低现场运维的工作量。建模过程中需要注意安装耳与拱形主体的相接处做圆角过渡，避免直角连接处出现应力集中，在长期受振动载荷的工况下出现开裂失效，同时半圆腔体的端面要保证与安装耳底面的垂直度，避免锁紧后压盖与基座贴合不严，出现松动移位的问题。
