斜切式块状定位支撑结构练习件

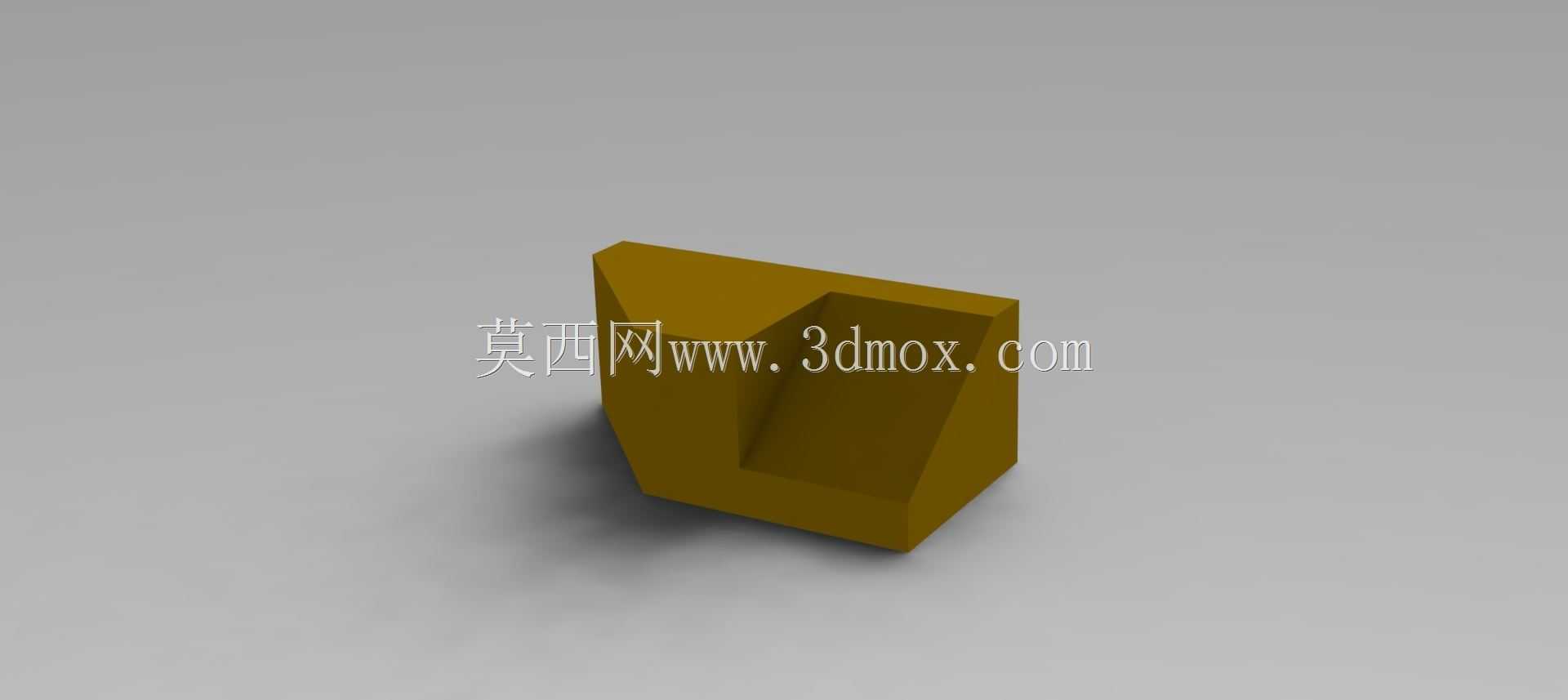

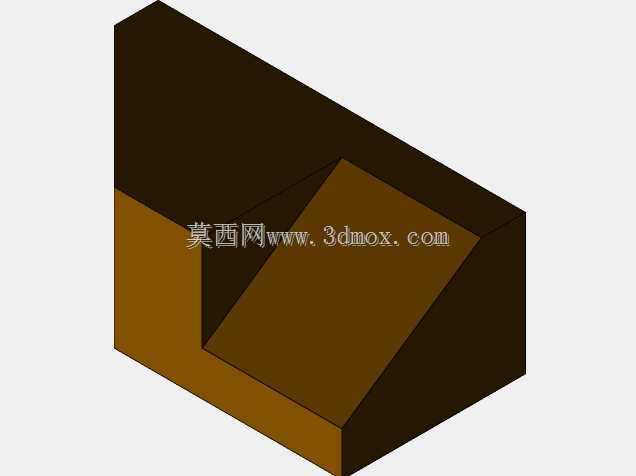

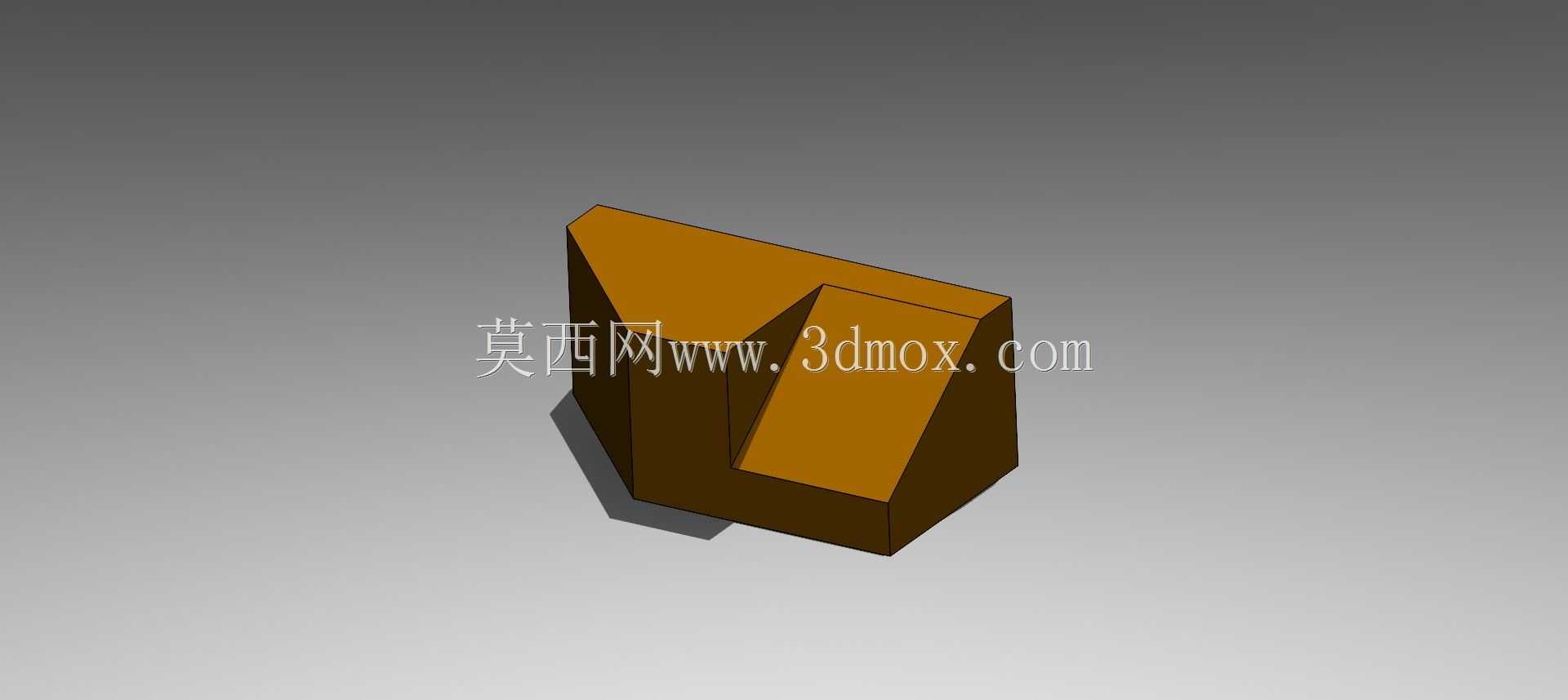

　　这类斜切块状结构常出现在工装夹具的定位支撑工位、小型设备的安装转接座场景中，日常产线做工件定位时，需要这类带特定斜度的支撑面来匹配异形工件的抵靠需求，避免工件装夹时出现悬空、受力偏移的问题。从结构本身来看，主体采用规整六面体作为基础承载，一侧开出带斜度的凹槽结构，斜切面的角度设置完全匹配待支撑工件的贴合面角度，保证接触时为面接触而非线接触，降低局部压应力，避免长期使用后出现接触面压溃变形的问题。设计时首先要确认安装边界，底部为完整平面，可直接通过螺栓锁紧在工装基板或者设备安装面上，底部平面的平面度公差需要控制在0.02mm以内，保证安装后不会出现翘曲，影响支撑定位精度。主体的壁厚设置要兼顾刚性与轻量化，

　　常规工况下壁厚取8-12mm即可满足100kg以内的垂直载荷需求，若用于重载工位可适当增加壁厚，同时在内部增设加强筋结构，避免斜槽位置受侧向力时出现开裂。斜槽的两个相邻垂直面需要做清根处理，避免与工件的直角棱边发生干涉，斜切面与垂直面的交接处可做0.5mm的倒角处理，去除加工毛刺，也避免工件安装时被锐边划伤。实际应用中这类结构还可根据工位需求，在斜面上开设螺纹孔或者定位销孔，用来加装可调式定位挡块，适配不同尺寸的工件装夹需求，不需要更换整个支撑座就能完成工位调整，降低工装改造成本。建模过程中要优先保证基准面的统一，以底部安装面为第一基准，依次拉伸生成主体结构，再通过切除命令生成斜槽结构，所有倒角、圆角特征放在建模最后步骤完成，

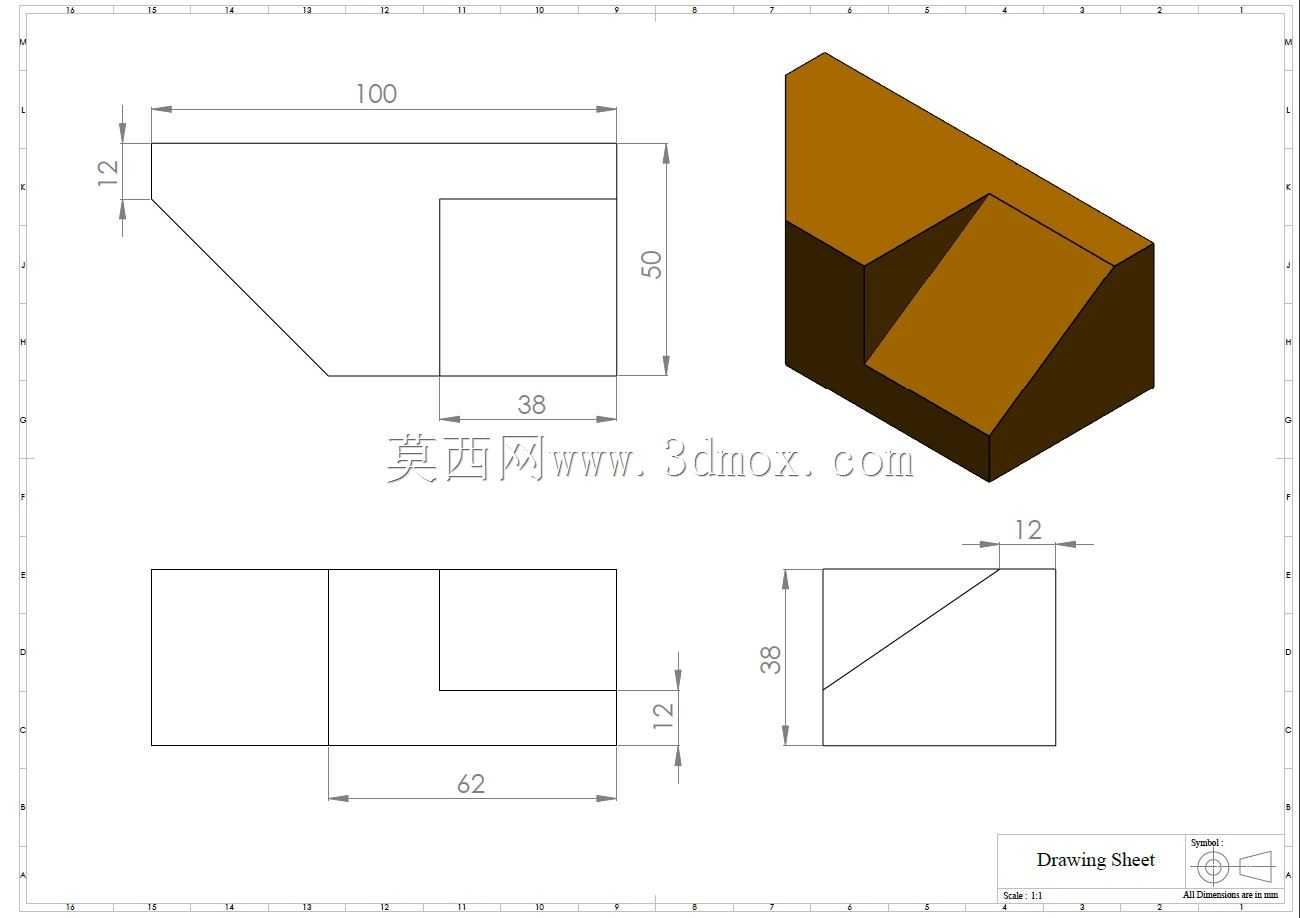

　　避免前期特征过多导致后续修改时出现特征报错。尺寸标注时要重点标注斜切面的角度公差、两个垂直定位面的位置度公差，以及底部安装孔的孔位间距公差，这些参数直接影响后续零件加工后的装配精度，若公差设置过松会导致定位偏差，过严则会提升不必要的加工成本。这类结构虽然造型简单，却是机械结构设计中最常见的基础支撑单元，很多复杂工装的定位模块都是由这类基础结构组合而成，掌握这类结构的设计要点，能快速搭建出稳定可靠的工装定位体系，减少后续调试阶段的问题排查工作量。
