异形组合式机械定位支撑块结构设计

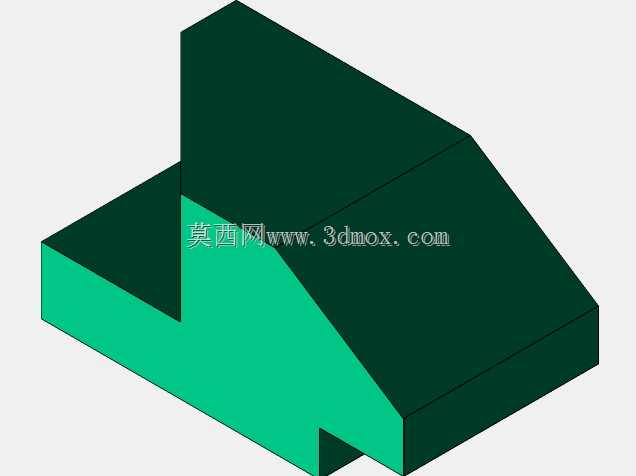

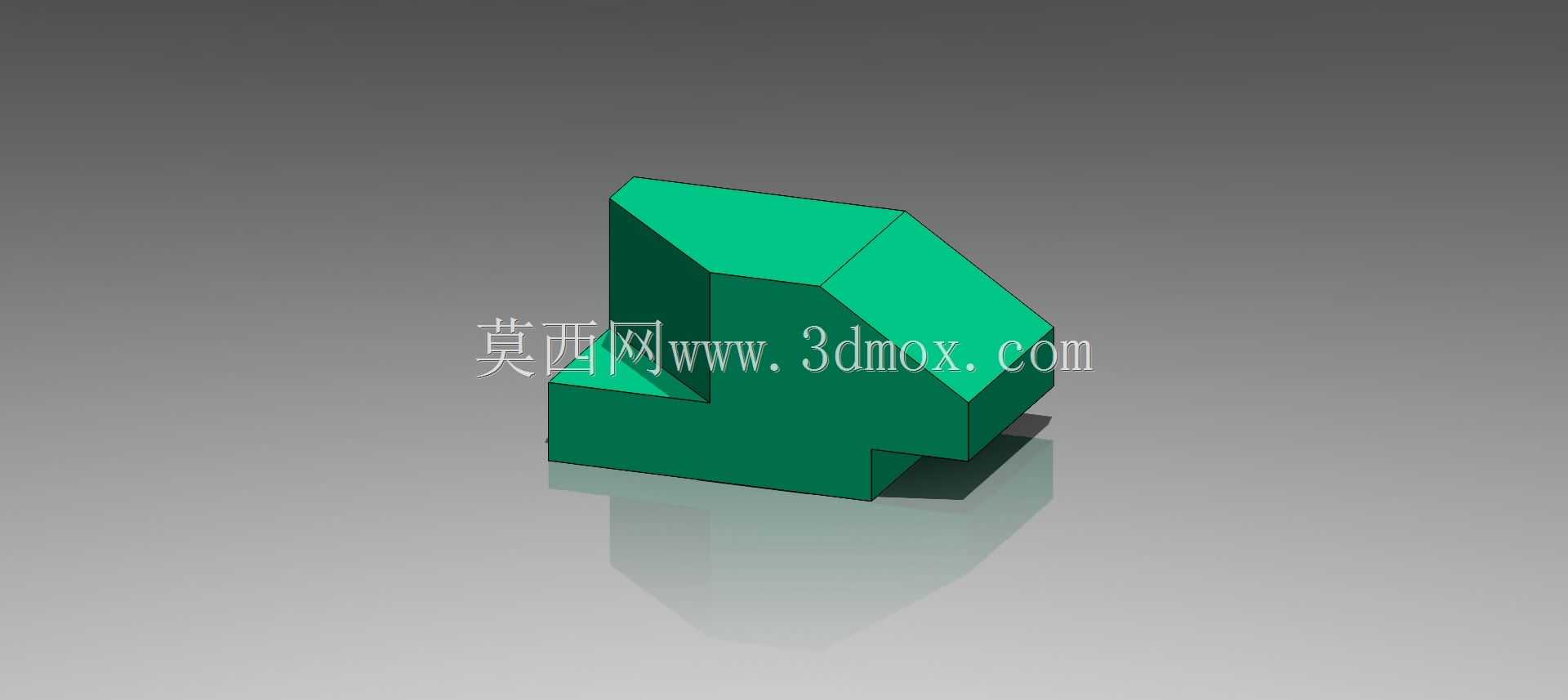

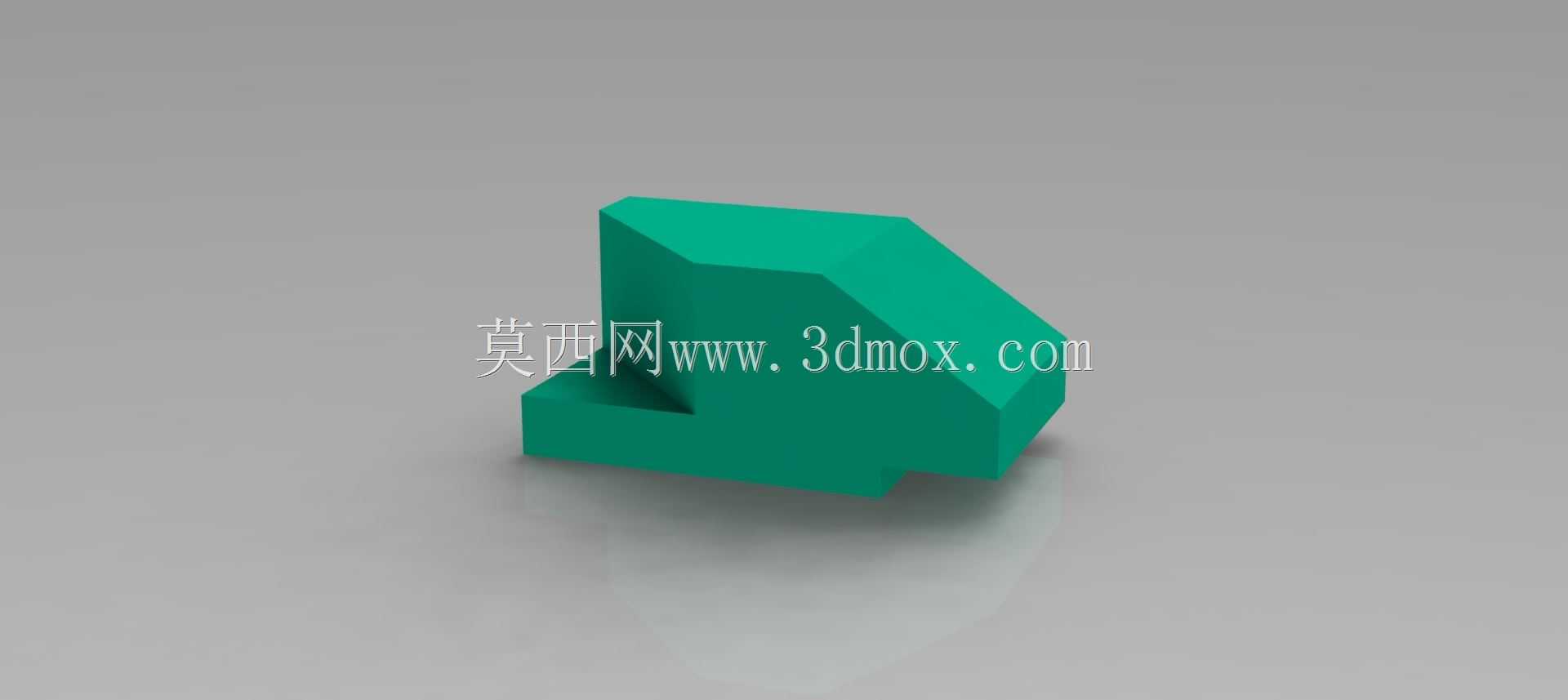

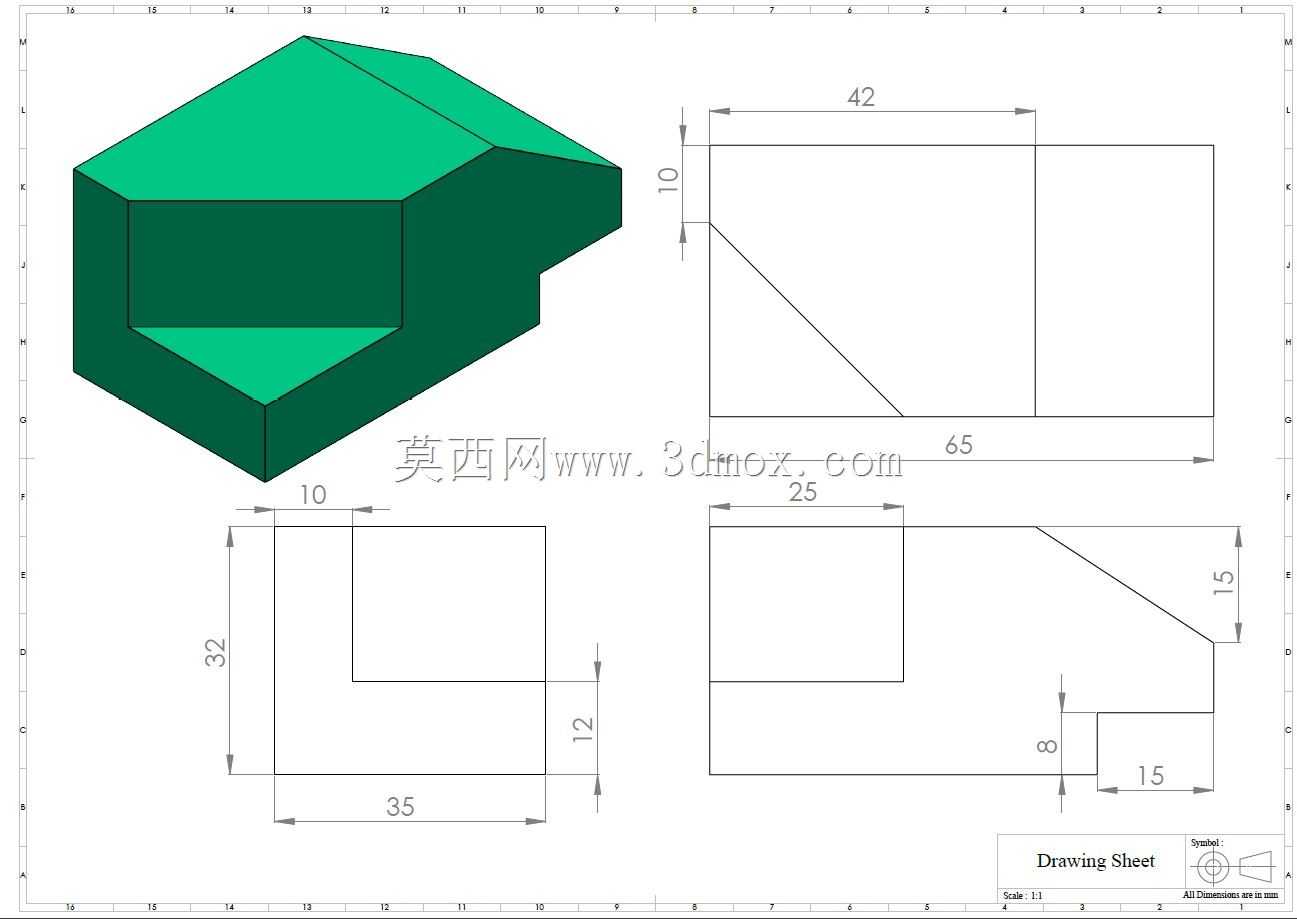

　　这款异形组合式定位支撑块，主要面向工装夹具、非标自动化设备的工位定位场景设计，可作为小型工件加工、装配工序中的侧向支撑与定位基准使用，适配小尺寸五金件、塑料结构件的装夹定位需求，能在紧凑的工位空间内同时提供两个垂直方向的定位面，减少工位上定位元件的排布数量，压缩工装整体占用空间。从结构设计逻辑来看，该零件采用一体化切削成型的结构思路，主体由两个互相垂直的支撑臂结合斜向过渡连接段构成，底部设置有突出的定位止口，可直接嵌入工装底板的对应卡槽内完成初定位，无需额外设计复杂的预固定结构。零件的垂直支撑面与水平支撑面均做了平面度公差预留，建模过程中对两个工作面的相交棱边做了微小倒角处理，避免实际加工后棱边出现毛刺崩边，

　　同时防止工件装夹时被锐边划伤表面。斜向过渡段并非单纯的结构装饰，其倾斜角度经过受力校核，可在工件对垂直支撑面施加侧向压力时，将部分载荷分散传导至底部安装面，降低垂直臂根部的应力集中风险，避免长期受载后出现根部断裂变形的问题。外形尺寸方面，该零件整体占用空间控制在小型工装适配范围内，底部安装面的长宽尺寸适配常规50mm间距的工装底板孔位，垂直支撑臂的高度可覆盖多数小型零件的侧向定位高度需求，安装时仅需通过两个内六角螺钉穿过底部的沉头孔即可完成固定，安装边界预留了足够的扳手操作空间，无需在工装底板上额外加工避让槽。在实际应用场景中，这类支撑块常搭配快速夹钳使用，在小型零件的铣削加工、点胶装配、尺寸检测工位上承担定位基准角色，

　　相比标准方形支撑块，其异形结构可避开工件自身的突出结构，避免与工件发生干涉，同时一体化的结构减少了拼接式定位块的累积误差，能长期保持定位精度稳定。建模过程中对零件的各个受力面做了壁厚均匀性处理，避免后续如果采用注塑或粉末冶金工艺批量生产时出现缩孔、变形等缺陷，所有非工作面的棱边均做了圆角过渡，减少热处理过程中的应力集中点，提升零件的整体使用寿命。
