L型组合式机械定位支撑块结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:596647
  • L型组合式机械定位支撑块结构设计
  • L型组合式机械定位支撑块结构设计
  • L型组合式机械定位支撑块结构设计
  • L型组合式机械定位支撑块结构设计

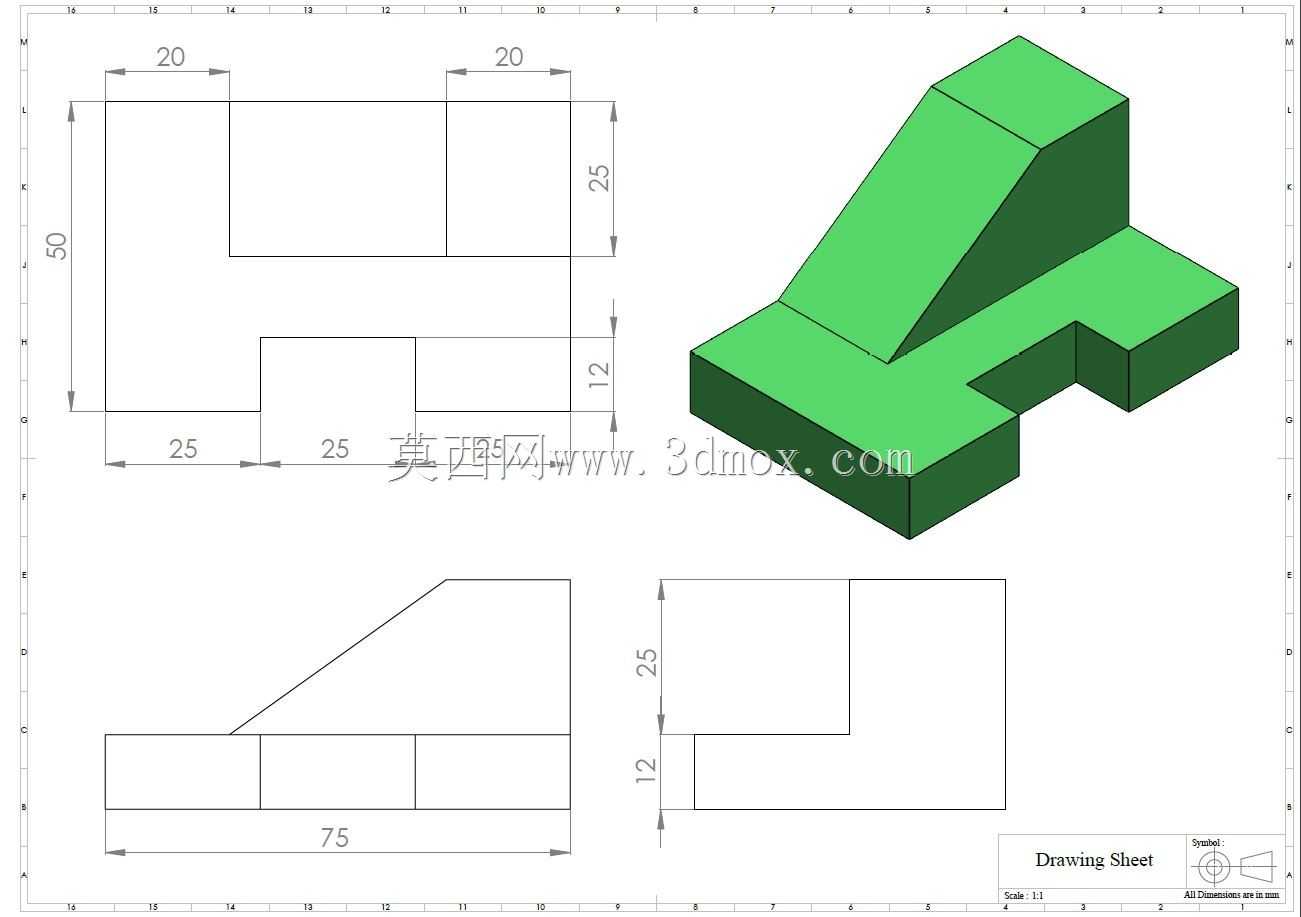

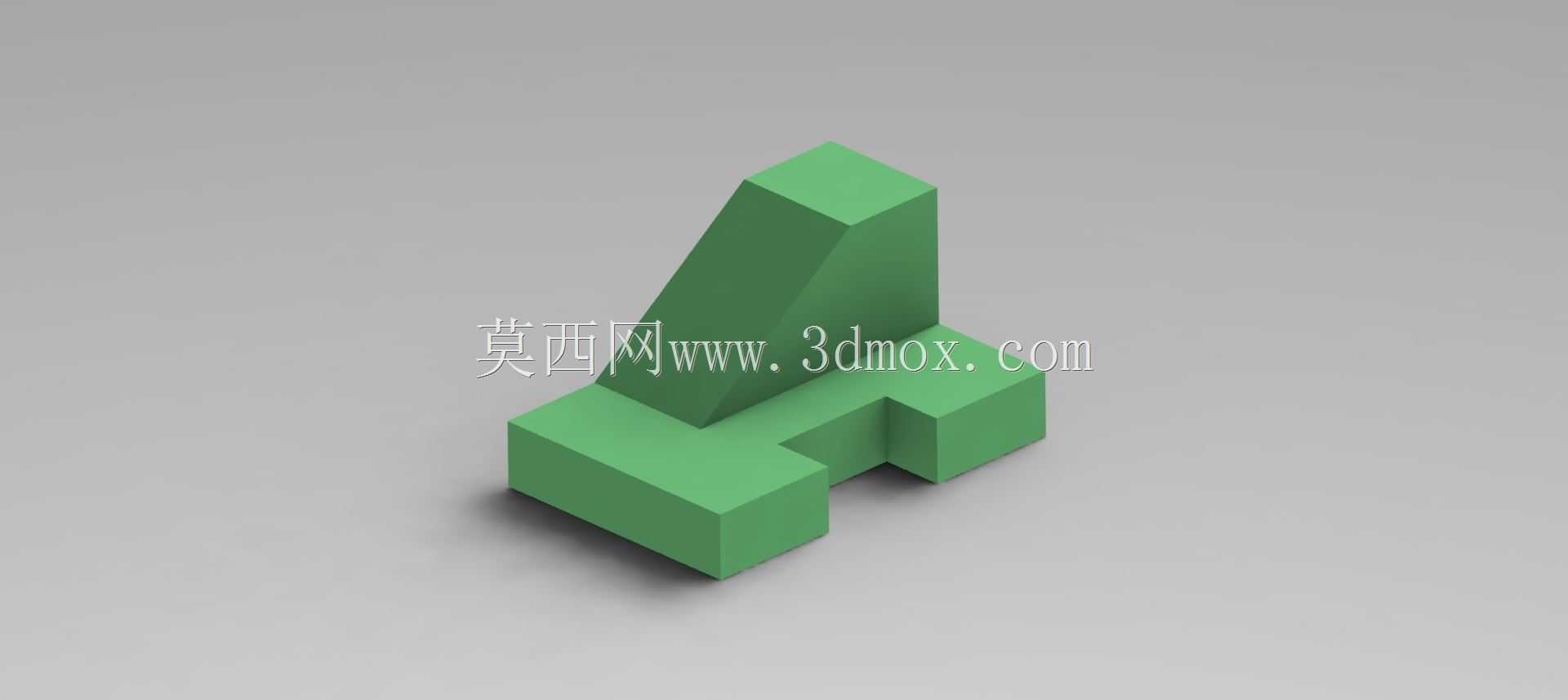

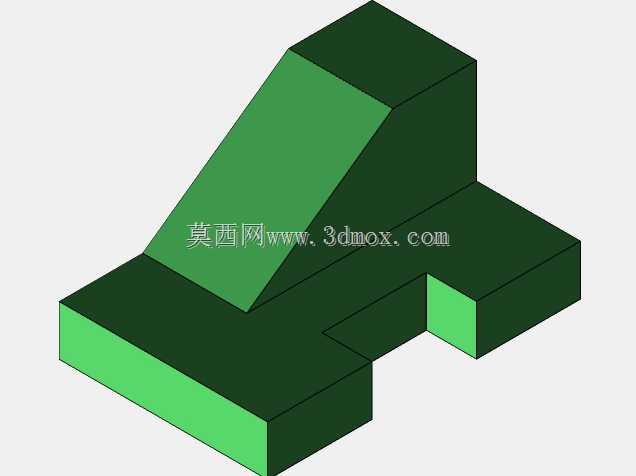

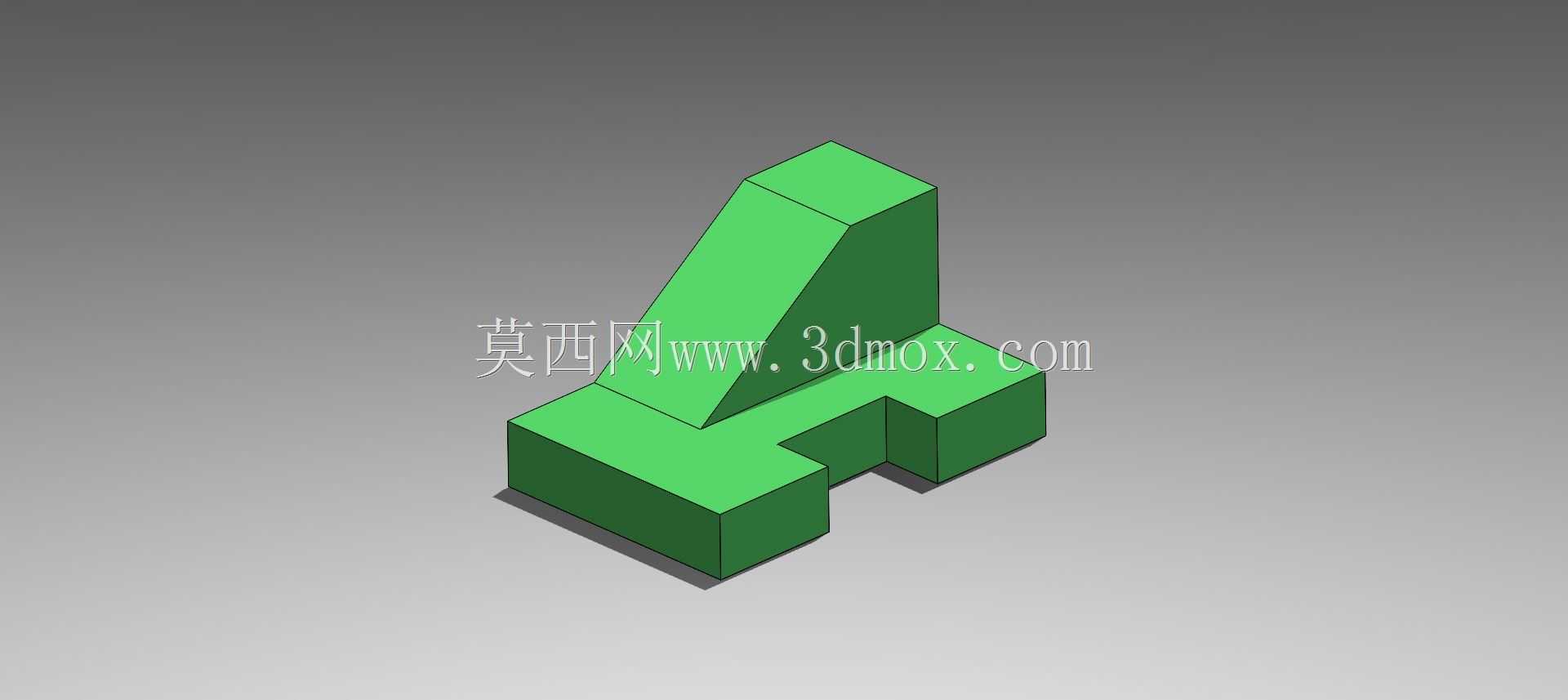

  这款L型组合式定位支撑块,主要应用在自动化产线的工件定位工位、小型工装夹具的承载基座以及检测设备的工件承托场景中,实际使用时可作为工件侧向定位的靠挡结构,也可搭配其他标准件组合成不同高度的支撑柱,适配不同规格工件的装夹定位需求,避免工件在加工、检测过程中出现位移偏移,保障工序精度稳定性。从结构设计逻辑来看,整体采用一体化切削成型的组合式L构型,底部为横向延伸的双凸缘基座,基座上预留的平整安装面可直接通过螺栓固定在工装台板上,凸缘的缺口设计是为了避让台板上的相邻安装件,减少装配时的干涉问题;上部为斜切式立臂结构,立臂的倾斜面并非装饰性设计,而是对应工件的斜面定位需求,可直接与工件的斜向基准面贴合,无需额外加装调整垫片,

  减少装配调试的工作量。在尺寸边界设计上,底部基座的横向跨度控制在常规工装安装孔距的通用范围内,可直接适配多数标准工装台的T型槽间距,无需额外打孔改造台板;立臂的垂直高度经过受力校核,在承受常规工件侧向挤压力时不会出现形变,立臂与基座的衔接处做了等壁厚处理,避免注塑或切削加工时出现应力集中导致的开裂问题,所有棱边均做了小尺寸倒角处理,既可以去除加工毛刺避免装配时划伤操作人员,也能减少工件与支撑块接触时的磕碰损伤。实际建模过程中,优先保证各安装面的平面度公差要求,所有配合面均采用拔模角度适配常规加工工艺,不管是采用机加工方式直接切削金属坯料制作,还是采用3D打印制作快速验证样件,都能直接导出模型用于生产,不需要额外调整结构参数。

  这类支撑块在小批量定制化工装场景中实用性很强,可根据实际工位的定位需求调整立臂高度和基座宽度,快速适配不同的工件装夹需求,相比标准型材切割的支撑件,一体化的结构刚性更好,长期使用不会出现拼接处松动的问题,定位精度保持性更优。
