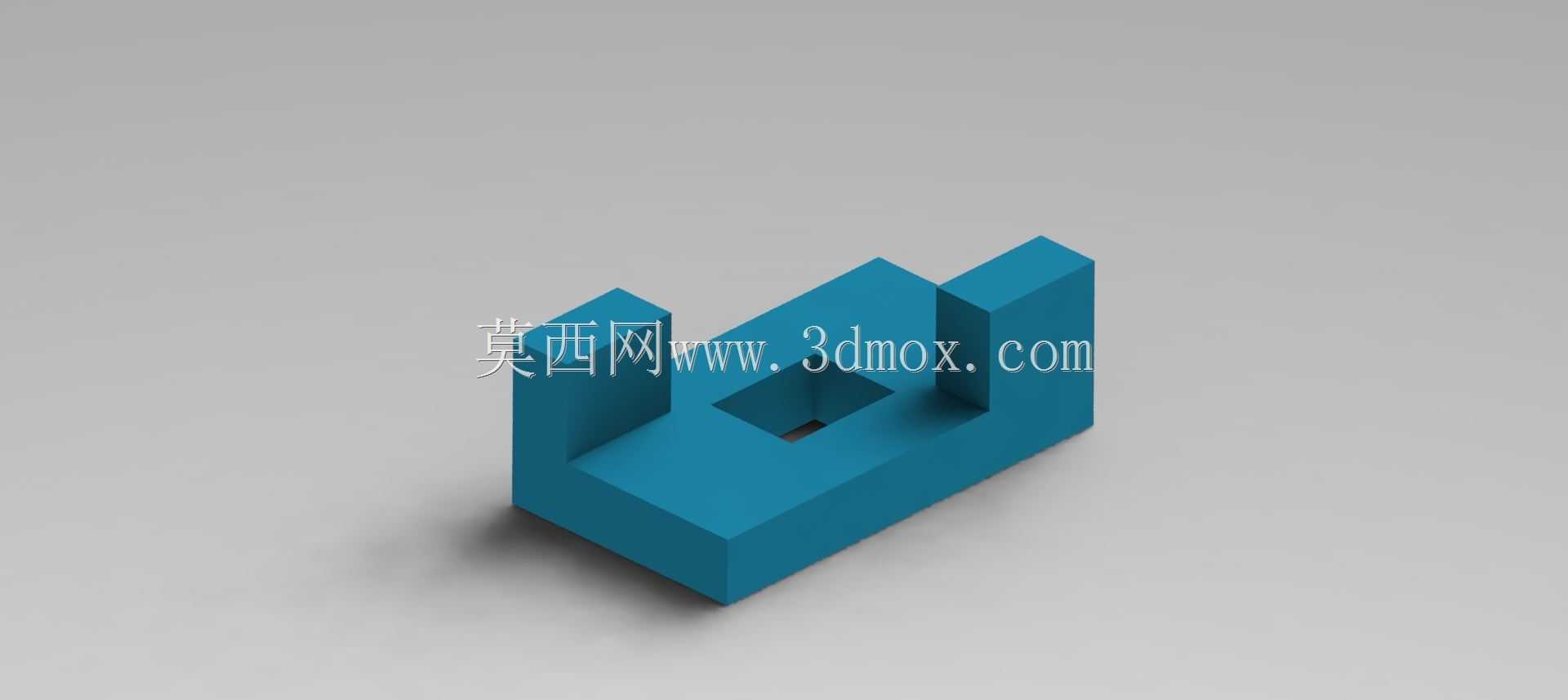

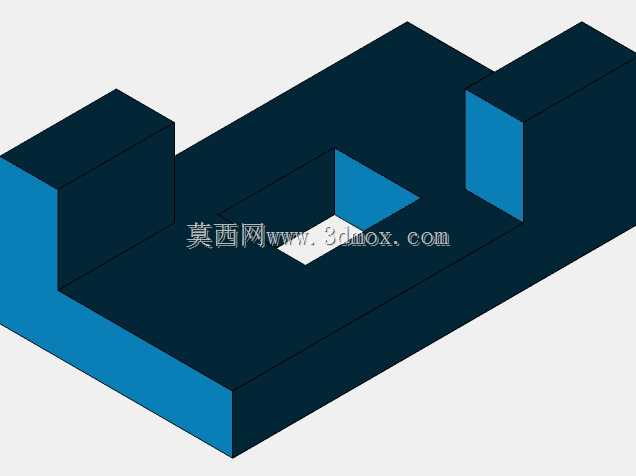

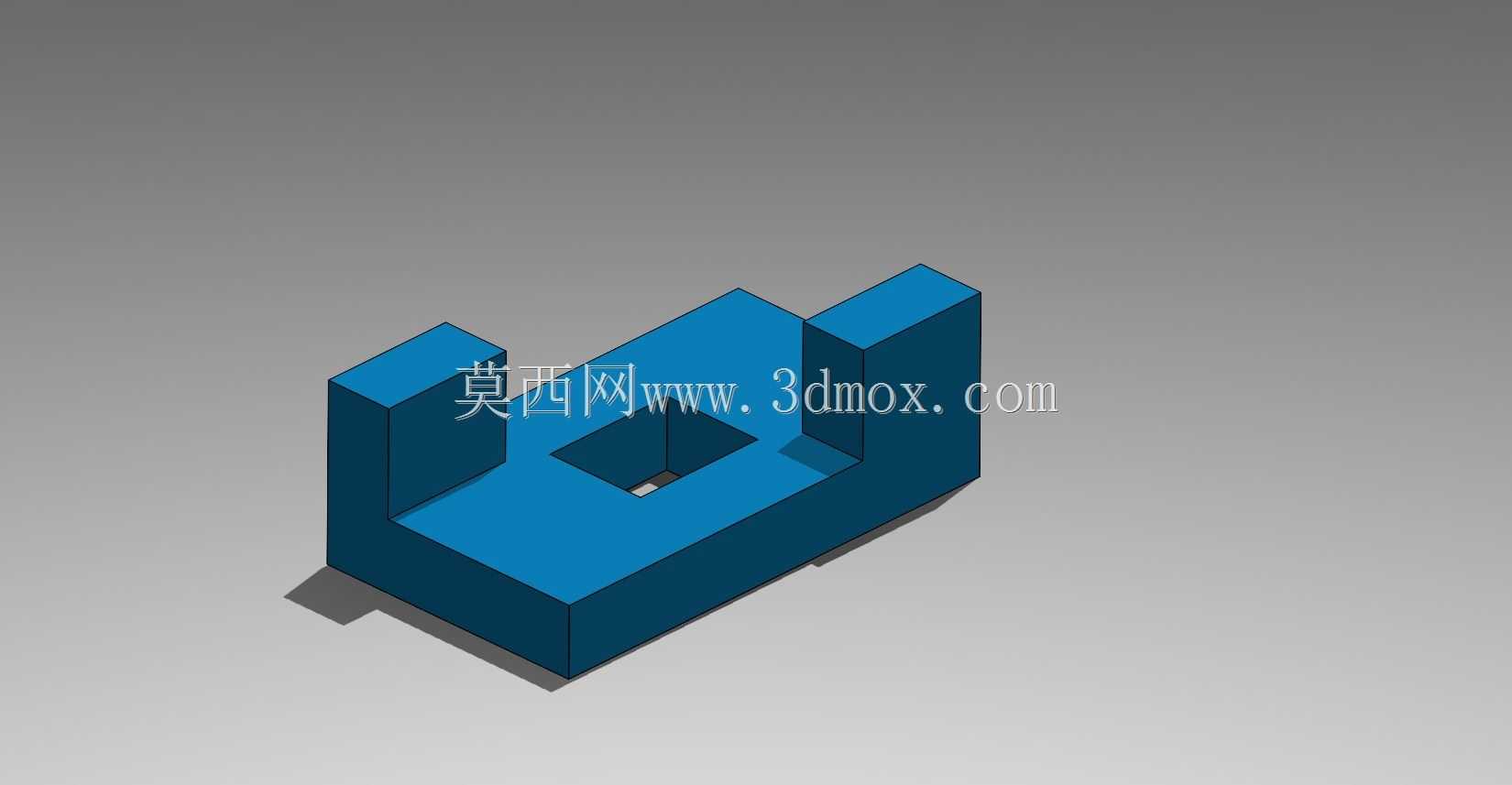

U型带凸台定位支撑块结构设计

　　这类带双侧凸台的U型支撑结构，在工装夹具、小型自动化设备的定位工位中应用十分广泛，日常产线里的工件预定位、小型模组安装支撑都能见到这类结构的身影。从实际使用场景来看，这类零件多作为承载定位的基础件，底部平面直接贴合安装基准面，通过中部的沉孔完成锁紧固定，两侧向上延伸的凸台主要起到侧向限位作用，中间的内凹区域可以避让工件底部的凸起结构，或是容纳小型传动、检测元件的安装空间，避免装配时出现干涉问题。设计这类结构时，首先要确认安装边界的尺寸约束，底部安装面的长宽尺寸需要匹配安装工位的预留空间，两侧凸台的高度要根据被支撑工件的限位深度确定，既要保证限位时不会出现工件滑脱的问题，也要避免凸台过高影响工件的取放操作。

　　中间的方形沉孔位置需要和底部安装板的螺纹孔位置严格对中，沉孔的深度要保证锁紧螺栓头部完全沉入零件平面以下，不会突出表面影响工件的平稳放置。零件的壁厚设计需要结合承载需求确定，常规轻载定位场景下，侧壁厚度保持在均匀一致的尺寸即可，避免壁厚差异过大导致注塑或机加工过程中出现变形问题，所有棱边都需要做小尺寸倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能引导工件顺利滑入定位位置，减少对位时的卡滞问题。从建模逻辑来看，这类结构优先采用基础拉伸特征完成主体轮廓构建，先绘制底部U型基体的截面草图，拉伸至总高尺寸后，再分别拉伸两侧的凸台结构，之后切除中部的沉孔与内凹避让区域，最后统一添加倒角与圆角特征，整个建模过程要保证特征的参数化关联，

　　方便后续根据不同工位的尺寸需求快速调整参数，比如修改凸台间距适配不同宽度的工件，或是调整沉孔尺寸适配不同规格的锁紧螺栓。实际投产前还要验证零件的平面度要求，底部安装面与上部支撑面的平行度需要控制在合理公差范围内，避免安装后出现支撑倾斜，导致工件定位精度不达标的问题，两侧凸台的内侧定位面需要保证与安装基准的垂直度，防止侧向限位时出现间隙，影响定位的重复精度。这类结构看似简单，却是小型工装与自动化设备里最常用的基础定位零件，建模时的参数合理性、尺寸匹配度直接影响后续实际装配与使用的顺畅度，需要结合实际工位的安装空间、被支撑工件的外形尺寸、承载重量等多方面因素综合调整结构细节，不能只看外形轮廓随意绘制尺寸。
