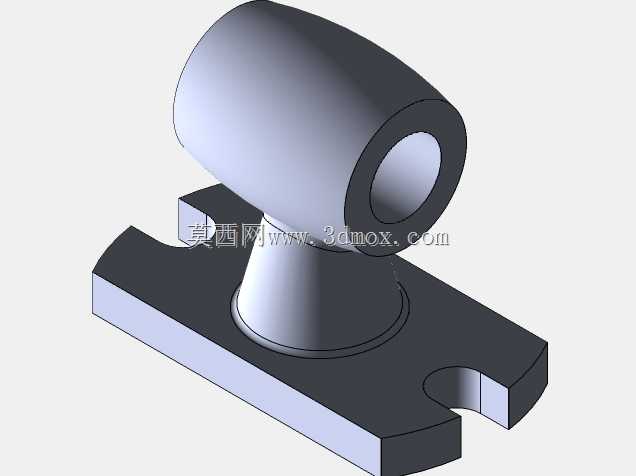

带安装底座的铰接式支撑连接构件

　　这类带安装底座的铰接支撑构件，常应用在需要小角度摆动调整的机械连接场景中，比如轻工输送线的侧挡导向支架、小型检测设备的探头安装支座、工装夹具的角度调整支撑位，核心作用是为上方搭载的功能部件提供可转动的铰接支点，同时通过底部的安装板实现与设备机架的可靠固定，避免铰接部位受侧向力时出现移位或形变。从结构设计逻辑来看，上方的筒状铰接孔是核心功能位，孔壁厚度经过受力核算，能承受常规工况下的径向载荷与小幅摆动带来的交变应力，孔内可配套铜套或自润滑轴承，降低铰接销轴转动时的磨损，延长构件使用寿命；中间的锥形过渡段并非单纯的造型设计，而是通过渐变的截面结构分散上方铰接部位传递的载荷，避免直角连接处出现应力集中，同时减少不必要的材料冗余，

　　兼顾结构强度与零件自重控制。底部的安装板采用带缺口的法兰式结构，两个对称的安装缺口可适配T型螺栓或外六角固定螺栓，安装时无需从端部穿入螺栓，可直接从侧面卡入安装位，大幅提升现场装配的效率，安装板的平面度有明确公差要求，能保证与机架安装面完全贴合，避免固定后出现倾斜导致铰接孔轴线偏移。设计过程中需要重点把控几个尺寸边界：铰接孔的轴线与底部安装面的平行度公差，直接决定了铰接转动时的顺畅度，若平行度超差，会出现销轴卡滞、转动阻力过大的问题；安装板上两个缺口的中心距需要匹配常用机架的安装孔位标准，避免出现无法对位安装的情况；锥形过渡段的最小截面直径需要满足抗扭、抗弯的强度要求，在承受额定侧向载荷时不会出现断裂或塑性形变。

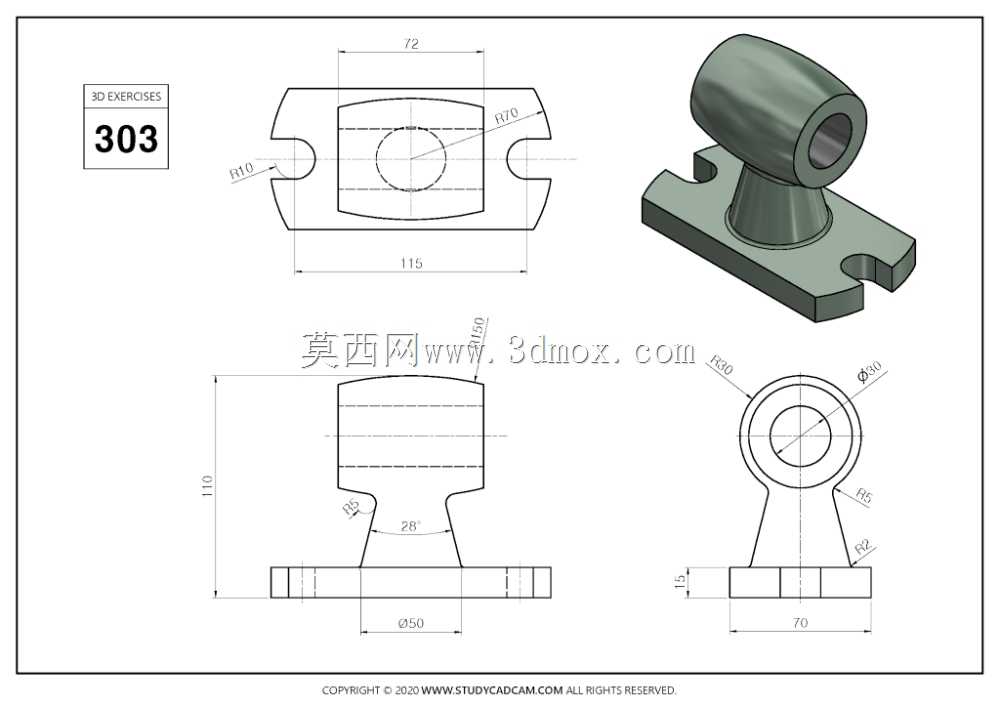

　　这类构件在建模时需要重点处理过渡面的曲率连续性，避免加工时出现应力集中的尖角，同时铰接孔的内表面粗糙度需要达到适配轴承安装的要求，底部安装面需要预留足够的加工余量保证平面度，整体结构没有复杂的异形曲面，采用常规的铣削、镗削工艺即可完成加工，适合作为机械结构入门阶段的建模练习案例，帮助初学者掌握拉伸、旋转、倒角等基础建模命令的实际应用，理解结构设计中载荷传递、应力分散、安装便利性这些核心设计原则。
