C型夹装铰接连接座机械结构练习件

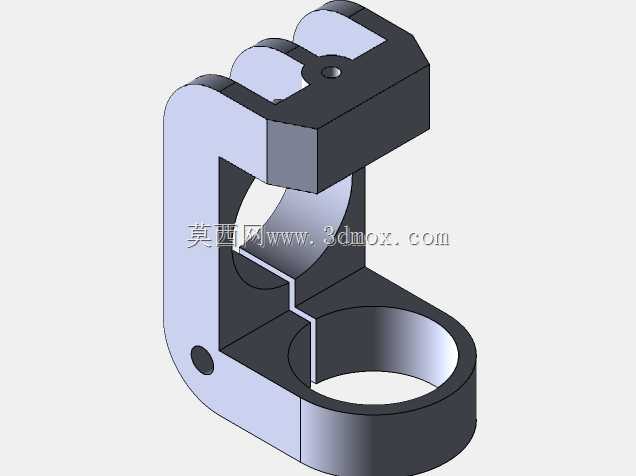

　　这款夹装铰接连接座属于工装夹具领域常用的基础连接构件，日常多应用在小型自动化设备的可调工位、检测治具的角度调节模块、轻工生产线的快换工装单元中，承担铰接转动与径向抱紧的双重功能，既可以通过下端的开口环结构抱紧圆柱导杆、光轴类安装基准，也能通过上端的叉型铰接位连接摆臂、压块、检测元件安装板等活动部件，实现小范围内的角度调整与位置锁定。从结构设计逻辑来看，构件整体采用C型弯折的主体框架，下端开口抱环的内孔为整圆配合面，开口处预留锁紧间隙，两侧设计有对称的锁紧凸台，可通过螺栓收紧实现对轴类件的无间隙抱紧，避免长期受载出现滑移松动；上端的叉型铰接座采用双侧支撑板结构，中心同轴加工铰接销孔，孔位与下端抱环中心保持固定的垂直中心距，

　　保证铰接部件转动时的运动轨迹精度，弯折处采用大圆角过渡，避免应力集中导致的构件断裂，同时在弯折段的外侧设计有工艺凸台，既可以作为加工时的定位基准，也能提升主体框架的抗扭刚度。从安装边界尺寸来看，构件的整体外轮廓适配直径40mm以内的光轴安装，抱环开口宽度适配M6规格的锁紧螺栓，上端铰接孔适配直径8mm的圆柱销，整体安装占用的空间范围在长宽高100mm×60mm×80mm区间内，不需要额外预留过大的操作空间，适合在紧凑的工装布局中使用。建模过程中需要重点关注几个形位公差的匹配：抱环内孔的圆柱度需要控制在0.02mm以内，保证抱紧后与光轴的接触面积均匀，避免局部应力过大；上下两端铰接孔与抱环内孔的平行度需要控制在0.03mm以内，

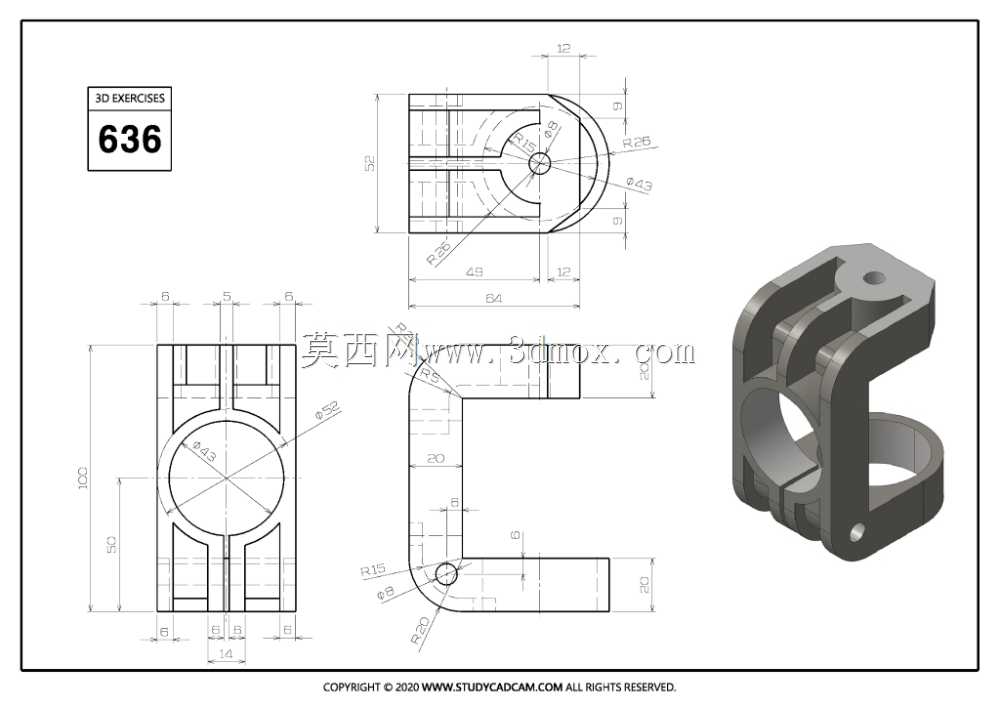

　　防止铰接部件转动时出现卡滞；锁紧凸台的螺栓孔同轴度需要保证，避免螺栓锁紧时出现偏载导致开口变形不均。这类构件虽然结构不复杂，但涵盖了机械结构设计中最常见的抱紧连接、铰接传动、应力规避等设计要点，非常适合作为入门阶段的建模练习素材，帮助初学者掌握从二维工程图提取尺寸、梳理特征建模顺序、校验结构合理性的基础能力，在实际设计中也可以根据具体的载荷需求调整壁厚、孔位尺寸，适配不同的应用场景。
