带安装孔位三角支撑铰接连接构件

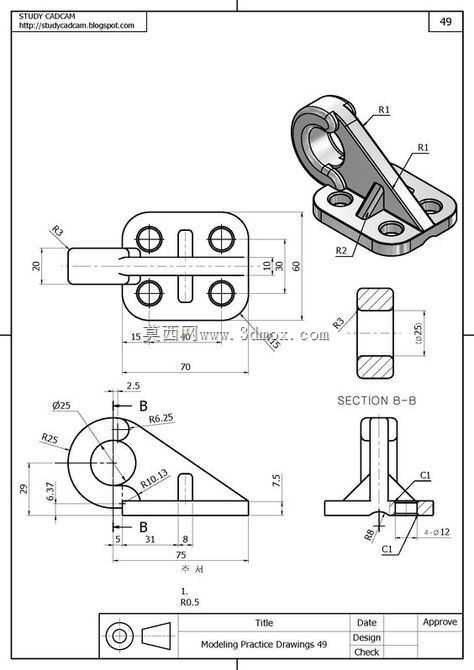

　　该铰接支撑构件多用于需要实现小角度摆动连接的机械装配场景，常见于小型工装夹具的摆臂连接位、自动化设备的连杆铰接端、检测装置的可调支撑点位，可在承受径向载荷的同时，通过三角加强筋结构抵消连接部位的弯矩，避免长期交变载荷下出现连接根部断裂的问题。从结构设计来看，构件主体分为三个功能区域：一端为带铰接孔的耳座结构，孔口做了R1圆角过渡处理，可减少与铰接销轴配合时的应力集中，孔壁预留的公差带可适配标准圆柱销的间隙配合要求，装配时可通过销轴实现与相邻构件的转动连接；中间为三角加强的斜向支撑臂，支撑臂两侧做了R2圆角过渡，臂身厚度均匀，既保证了支撑刚度，又避免了不必要的材料冗余，控制构件整体重量；另一端为矩形安装底板，

　　底板上均匀分布四个贯通安装孔，孔位间距严格按照70mm、30mm的中心距排布，可适配M6规格的内六角螺栓进行固定安装，底板与支撑臂的连接根部做了加厚处理，进一步提升连接强度。从尺寸边界来看，构件整体长度方向最大尺寸为75mm，宽度方向最大尺寸为30mm，铰接端中心到底板安装面的垂直高度为31mm，安装时底板贴合面需要保证平面度不低于0.1mm，避免安装后出现支撑臂偏斜的问题。设计过程中针对铰接部位的受力特点，对耳座厚度做了针对性强化，耳座厚度达到8mm，可承受不低于500N的径向拉压载荷，同时B-B剖面显示铰接孔为贯通式结构，销轴可从一侧穿入后通过开口销或卡簧进行轴向定位，防止销轴工作过程中脱出。

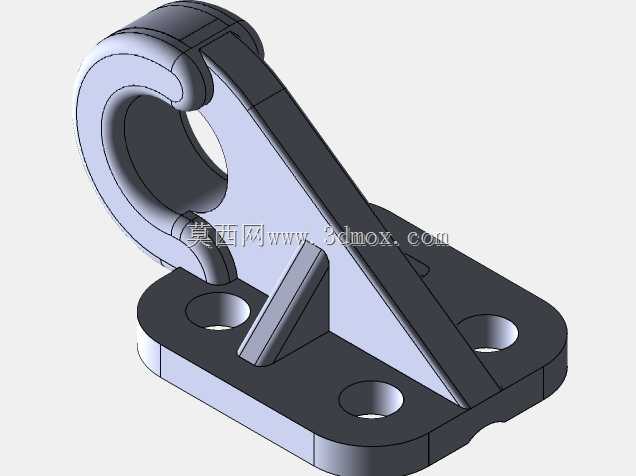

　　底板上的长条形调节孔可在安装时提供±2mm的位置调整余量，降低相邻构件的加工精度要求，提升装配适配性。构件所有外露棱边均做了C1倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。这类构件在实际应用中不需要额外做焊接处理，全部通过螺栓与销轴实现装配，拆装维护便捷，适合在需要频繁调整工位的小型设备上使用，建模过程中所有圆角、倒角、孔位公差都严格按照机械加工工艺要求设置，可直接导出工程图用于机加工生产，不需要额外做结构修正。
