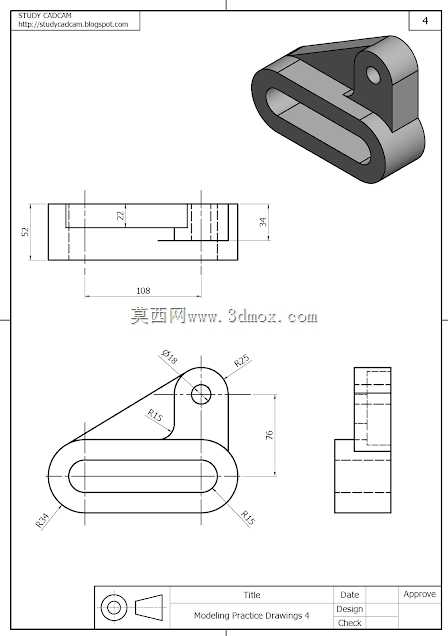

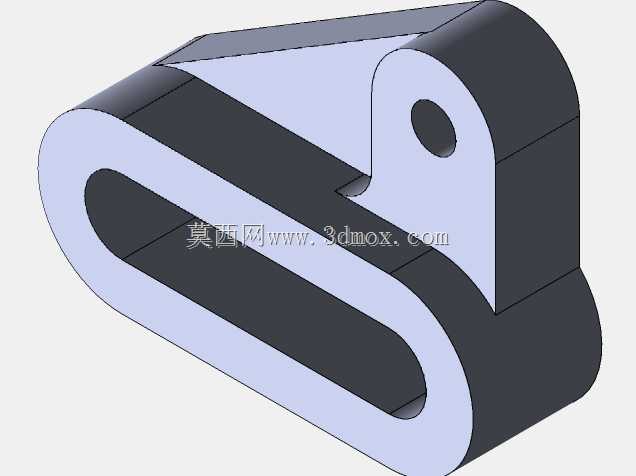

带安装孔弯形长槽连接固定结构件

　　这类带单侧安装孔的弯形长槽结构件，在轻工输送线侧边挡料机构、小型工装夹具的可调限位模块里应用十分普遍，很多现场做设备改造的结构工程师，在需要实现小范围位置可调的压紧、限位场景时，都会优先选用这类结构做基础安装载体。从实际使用场景来看，该零件的长槽结构是核心功能设计，长槽的走向完全匹配部件的调节行程需求，安装时配套螺栓可沿槽内滑动，无需在安装基座上重新打孔，就能实现连接部件的位置微调，适配不同尺寸工件的装夹定位需求，在小批量多品种的工装适配场景下，这种可调结构能大幅减少现场改制的工作量。零件端部的单圆孔是固定铰接点位，孔位的同轴度公差控制在IT8级即可满足常规铰接需求，孔内可配套铜套或者自润滑衬套，降低铰接转动时的磨损量，

　　延长零件的整体使用寿命。弯形的结构设计是为了避让安装空间内的其他干涉部件，弯折处采用了大圆角过渡，避免直角弯折带来的应力集中问题，在承受侧向压紧力时，应力能沿着弯折圆弧均匀分散，不会在转角处出现应力断裂的风险。零件的整体厚度根据实际受力场景可做调整，常规轻载工装场景下选用6-8mm厚度的Q235板材加工即可，重载场景下可更换为45号钢并做调质处理，提升整体结构强度。安装边界方面，零件的平直段底面为安装基准面，加工时需要保证该平面的平面度不大于0.1mm，确保安装后和基座表面完全贴合，不会出现安装翘曲导致的受力偏移；长槽的槽宽比配套螺栓直径大0.2-0.3mm，既保证螺栓能顺畅滑动，又不会因为间隙过大导致调节时出现位置偏斜。建模时需要注意弯折处的内外圆角匹配，外圆角半径等于板材厚度加内圆角半径，避免加工时出现板材外侧拉伸开裂的问题，长槽的两端采用半圆收尾，和槽宽等径，匹配铣刀加工的走刀路径，减少不必要的加工工序。
