L型铰接安装连接支架结构设计

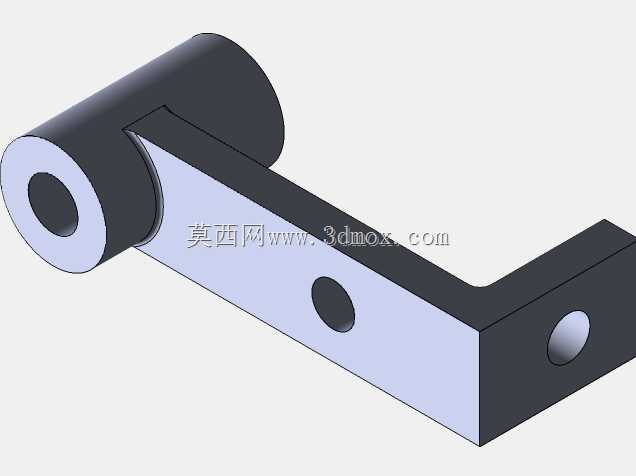

　　这类L型带铰接端的连接支架，在轻工自动化输送线、小型工装夹具的动作联动机构中十分常见，核心作用是实现两个存在相对摆动需求的构件之间的动力传递与位置支撑，区别于刚性固定的连接座，其一端的筒状铰接结构可配套销轴完成转动副的搭建，避免动作过程中出现应力集中导致的构件断裂。从结构设计逻辑来看，支架整体采用等厚薄板弯折成型的思路，主体弯折处做了圆弧过渡处理，没有尖锐的直角应力集中点，能在承受周期性往复载荷时分散应力，延长构件的疲劳使用寿命。铰接端的筒状结构与主体板件采用一体化建模思路，同轴度公差控制在合理区间，装配时销轴可顺利穿入，不会出现卡滞或旷量过大的问题，铰接孔的内径尺寸适配常规的标准圆柱销轴，不需要额外定制非标连接件，

　　能降低装配环节的配件采购成本。支架的两个平直段上分别设置了定位安装孔，其中长段板面上的圆孔用于和主动动作构件做螺栓固定，短段端面的沉孔用于和末端执行构件做定位连接，孔位的位置度经过校准，装配后两个连接端的动作轨迹不会出现偏移，能保证联动动作的精度。安装边界方面，支架整体的外轮廓尺寸适配小型自动化设备的内部安装空间，铰接端的外径尺寸不会和周边相邻构件产生运动干涉，板件的厚度经过载荷校核，在承受常规的推拉力载荷时不会出现明显的形变，不需要额外增加加强筋结构，能在满足结构强度的前提下尽可能控制构件自重，减少动作过程中的惯性冲击。实际应用场景中，这类支架常作为小型连杆机构的中间传动件，用在包装设备的料仓启闭机构、

　　小型检测设备的探头摆转机构里，工作时铰接端绕固定销轴转动，带动末端连接的构件完成设定角度的摆转动作，安装时只需要将对应孔位对准预装位置，穿入标准螺栓拧紧即可完成固定，不需要复杂的调校步骤，后期维护更换时也能快速拆装，降低设备的停机维护时长。建模过程中对各个安装孔的倒角、铰接端的端面止口结构都做了细节还原，能直接用于工程出图或3D打印样件验证，不需要额外做结构补全。
