三耳铰接式三角连接支座结构设计

　　这款三角铰接连接座，是多连杆传动系统里的核心力传递构件，日常在自动化生产线的连杆联动机构、轻工设备的同步传动单元、检测仪器的运动调节组件里都能见到它的身影，主要作用是在三个不同方向的铰接点位之间完成力的换向传递，同时保证各连杆转动副的同轴度与运动自由度，避免多杆联动时出现运动卡滞、应力集中的问题。

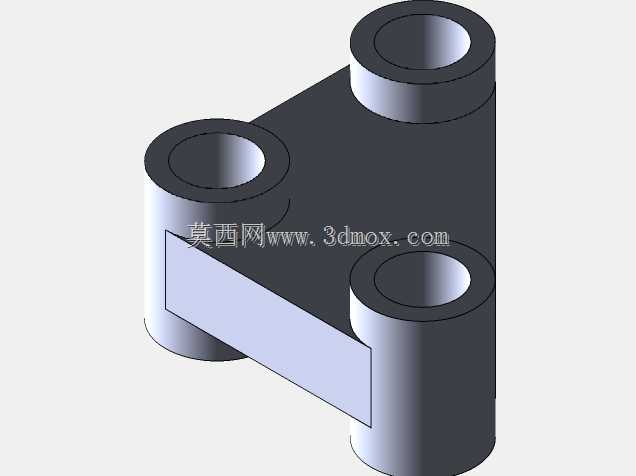

　　从结构设计逻辑来看，整体采用等边三角布局的三个铰接耳筒，三个筒的中心距严格按照对应连杆的运动行程计算确定，保证三个铰接点的相对位置精度，避免装配后出现连杆运动干涉。每个耳筒内部设计为贯通光孔，用于配套铰接销轴穿过，孔壁预留了足够的壁厚，能够承受连杆往复摆动带来的径向剪切力与交变拉压载荷；耳筒上端设计有高出主体板面的凸台结构，一方面可以增加孔的轴向配合长度，提升销轴的支撑稳定性，减少销轴工作时的挠曲变形，另一方面凸台端面可以作为装配定位面，和配套连杆的端面贴合，控制连杆的轴向窜动量。

　　主体连接部分采用等厚的三角板式结构，三个耳筒分别布置在三角板的三个角位，板体和耳筒之间采用大圆角过渡，避免直角位置出现应力集中，在承受交变载荷时减少疲劳断裂的风险。板体的厚度根据额定传递载荷计算确定，既不会因为过厚增加不必要的结构重量，也不会因为过薄导致受力后出现板面翘曲变形，影响三个铰接孔的位置精度。

　　安装使用时，三个铰接孔分别连接对应方向的传动连杆，销轴穿过孔位后配套轴用挡圈完成轴向固定，装配时需要保证三个孔的轴线互相平行，否则会导致连杆转动时出现别劲现象，加快销轴和孔壁的磨损。该构件的外形边界完全适配周边连杆的运动包络，不会在连杆摆动过程中和周边其他结构件发生碰撞，整体结构紧凑，没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了占用空间，适合在安装空间受限的多连杆联动机构中使用。设计过程中对三个铰接孔的同轴度、孔中心距公差、端面垂直度都做了明确的公差要求，确保加工完成后能够直接装配使用，不需要额外的修配调整，同时孔壁和主体板面的过渡圆角经过优化，能够有效分散应力，提升构件在交变载荷下的使用寿命。
