带双安装孔的斜向定位基座结构设计

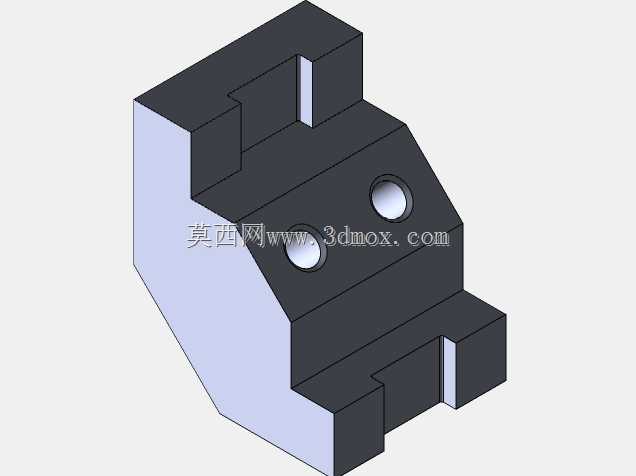

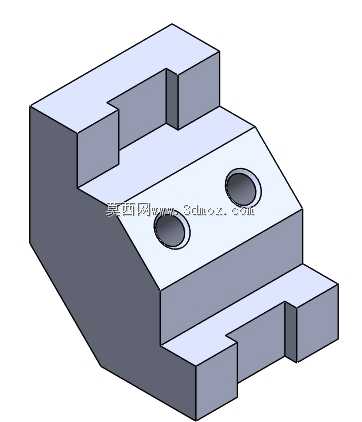

　　这款斜向定位基座是工装夹具与检测设备中常用的定位承载构件，在自动化产线的工件定位工位、传感器安装支架、小型工装的承载底座场景中应用广泛，核心作用是为被装配件提供稳定的安装基准，同时通过自身的凹凸卡位结构实现与相邻构件的快速对位，避免装配过程中出现错位偏移。从结构设计逻辑来看，基座整体采用块式一体化构型，主体斜面的倾斜角度经过适配计算，刚好匹配对应工位的安装倾角需求，无需额外加装角度调整垫片即可满足装配面的角度要求，减少装配环节的调整工作量。斜面区域设置的两个同轴沉头安装孔，孔位公差按照H7级精度设计，既可以使用内六角螺栓完成基座自身与安装面的锁紧固定，沉头结构也能保证螺栓头部完全没入零件表面，不会出现凸起干涉相邻部件运动的问题。

　　基座上下两端的凸台与凹槽采用对称式卡位设计，凸台的宽度与凹槽的槽宽保持一致的配合公差，在多基座拼接使用时可以直接通过凹凸结构实现快速嵌合，不需要额外设计定位销即可保证拼接后的位置精度，适合在多工位并排布置的检测工装中使用。在安装边界方面，基座底部的两个卡位凸台高度统一为5mm，对应的安装卡槽深度设计为5.2mm，预留0.2mm的装配间隙方便拆装，整体基座的总长度控制在80mm区间，总宽度为50mm，斜面的垂直高度为35mm，整体尺寸紧凑，不会占用过多的安装空间，适合在空间受限的小型自动化设备内部布置。零件的棱边全部做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，避免装配过程中划伤操作人员，也能减少应力集中问题，

　　提升零件在长期受载情况下的结构强度。基座的主体安装面平面度控制在0.02mm以内，保证安装在其上的传感器或者定位构件不会因为基面不平出现测量误差或者定位偏差，两个安装孔的中心距公差控制在±0.01mm，与标准件螺栓的配合间隙合理，锁紧后不会出现基座窜动的问题。在实际使用场景中，这类基座常被用来安装光电类检测传感器，斜面的角度刚好可以让传感器的检测头对准待检测工件的指定位置，不需要额外调整传感器的安装角度，同时基座自身的卡位结构可以快速在设备的型材导轨上完成位置固定，调整工位时只需要松开锁紧螺栓即可滑动调整位置，适配不同尺寸工件的检测需求。
