多安装孔铰接式连接传动构件

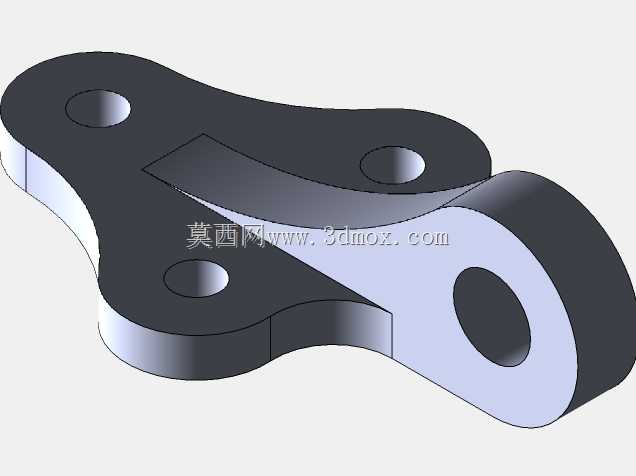

　　该铰接式连接构件在各类轻工机械、输送设备、小型传动机构中应用广泛，主要承担相邻运动部件之间的铰接传动、载荷传递功能，可实现两个构件间的定角度摆动，同时抵消装配过程中产生的少量位置偏差，避免刚性连接带来的应力集中问题。从结构设计来看，构件主体采用一体化铣削成型思路，整体轮廓通过多段圆弧平滑过渡，没有尖锐棱角，既减少了加工过程中的应力残留，也能在受载时让应力沿轮廓均匀分散，避免局部应力过载导致的构件断裂。构件上共设置四个安装孔位，其中三个直径一致的通孔分布在构件的平板段，呈三角排布，用于与固定端或主动端构件通过螺栓紧固连接，三角排布的孔位可有效提升连接的抗扭转性能，避免受载后连接螺栓受剪切力出现松动；另一侧大直径通孔为铰接孔，

　　孔壁做了加厚处理，用于穿装铰接销轴，该孔的轴线与平板段三个安装孔的轴线保持平行，保证摆动过程中不会出现卡滞。设计过程中，平板段与铰接段之间做了平滑的曲面过渡，同时在平板段中部设置了内凹的减重结构，在不降低构件整体抗弯、抗扭强度的前提下，有效减少了构件的整体重量，降低运动过程中的惯性载荷，适配需要频繁往复摆动的工况。从安装边界来看，构件整体厚度均匀，铰接段的外圆直径大于平板段的厚度，安装时需要预留足够的摆动空间，避免铰接段在摆动过程中与相邻构件发生干涉；三个安装孔的中心距经过精准校核，既保证螺栓安装时有足够的操作空间，也能让连接后的构件受力点分布在合理范围内，不会出现偏载。铰接孔的内径公差按照间隙配合设计，既保证销轴可以顺利穿装，

　　也能控制配合间隙在合理范围，避免摆动过程中出现过大的窜动，影响传动精度。构件的所有棱边都做了小倒角处理，既去除加工毛刺，也能避免安装过程中划伤操作人员，同时减少应力集中点。在实际使用场景中，这类构件常被用在小型自动化设备的连杆传动机构、包装机械的摆臂连接部位、输送线的拨料机构铰接处，可承受中等强度的交变载荷，长期运行下不易出现变形或断裂问题。建模过程中，所有孔位的同轴度、平面段的平面度都按照常规机械加工的精度要求做了约束，可直接导出工程图用于铣削加工，不需要额外做结构调整。
