盘式异形旋转凸轮传动结构件

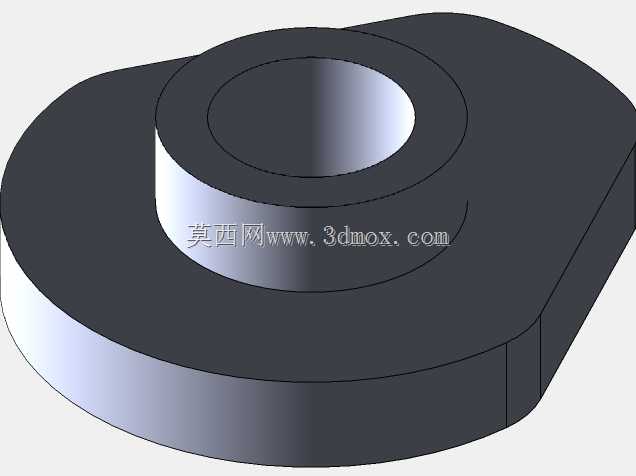

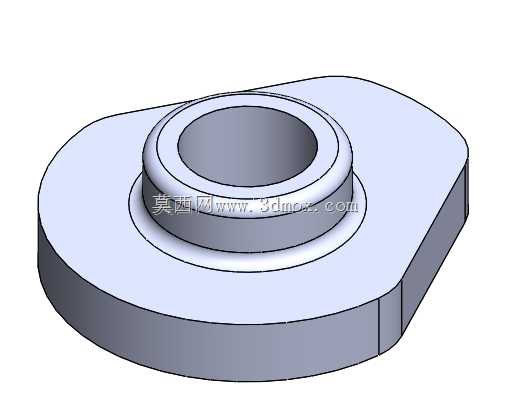

　　这类盘式异形旋转凸轮，常应用在需要实现周期性往复动作的自动化传动链路中，比如轻工送料机构、纺织机械的摆臂驱动单元、小型检测设备的工位切换结构里，依靠自身轮廓的曲率变化，把连续的旋转输入转化为从动件的规律直线摆动或定程往复动作，相比槽轮、棘轮类间歇机构，能实现更平滑的加速度曲线，减少传动过程中的刚性冲击。从结构设计逻辑来看，中间的通孔是核心安装定位基准，加工时需要保证内孔与端面的垂直度，装配时通过该孔与驱动轴配合，传递旋转扭矩，孔口的凸台结构一方面是为了增加与轴配合的接触长度，提升传动稳定性，避免长期运转出现松动偏摆，另一方面也能在端面安装锁紧挡圈时提供贴合面，防止轴向窜动。底部的异形轮廓底座是凸轮的工作廓面所在，

　　轮廓曲线是根据从动件的运动行程、动作时序反推计算得出的，不同段的曲率对应从动件的升程、回程、停歇阶段，底座的厚度需要根据接触应力核算，保证从动件滚轮在轮廓面上滚动时不会出现结构变形，轮廓边缘做了微小的倒角处理，避免滚轮运转时出现卡滞或边缘磨损过快的问题。安装边界上，底座的最大外轮廓决定了整个凸轮机构的径向安装空间，设计配套机构时需要预留出轮廓旋转时的安全间隙，避免与周边的机架、其他传动件发生运动干涉，中间安装孔的直径要与选配的驱动轴径匹配，端面的安装贴合面需要保证平面度，减少装配后的端面跳动量。这类零件的建模过程是典型的2D转3D练习场景，先绘制准确的轮廓草图与中心孔截面，通过拉伸、凸台特征完成主体结构，再对配合面做细节处理，

　　建模时需要重点关注轮廓曲线的连续性，避免出现拐点导致从动件运动出现卡顿，同时要保证各特征的同轴度、垂直度公差符合实际装配要求，加工时通常采用中碳钢材质，轮廓面做淬火处理提升耐磨性，适配中等转速、中等负载的间歇传动工况，在小型自动化设备里，这类凸轮不需要复杂的控制系统就能实现固定时序的动作传递，能有效简化设备的传动结构，降低整体制造成本。
