传感器安装用U形固定块结构设计

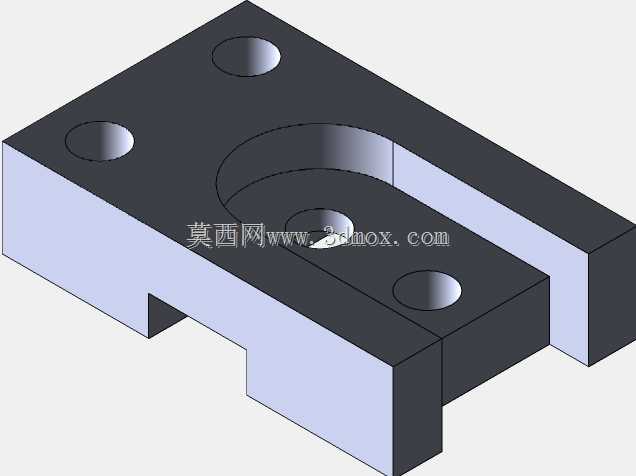

　　在工业传感检测工位的布局中，这类U形固定块是承担传感器定位、安装限位的核心承载零件，常见于自动化生产线的工件到位检测、位置反馈、位移监测等工位，也会用于小型检测仪器内部的传感元件固定场景，避免传感器在设备运行振动中出现移位、检测角度偏移的问题。从结构设计来看，零件主体采用长方体基座搭配单侧开口的U形通槽结构，基座上分布的四个沉头安装孔，用于将整个固定块锁紧在设备安装面或者型材支架上，沉孔设计可以让螺栓头部完全没入零件表面，不会突出干涉后续传感元件的装配；U形槽的内侧圆弧面是和传感器圆柱安装面配合的定位面，槽底预留的小孔用于穿设传感器的锁紧顶丝或者走线，既可以实现传感器的快速卡装，也能通过顶丝锁紧调整传感器的伸出长度，

　　适配不同检测距离的需求。设计时首先要匹配常用圆柱型传感器的外径尺寸，U形槽的开口宽度要略大于传感器外径，预留0.1-0.2mm的装配间隙方便安装调整，同时槽的深度要保证传感器卡入后有足够的接触支撑面积，避免锁紧后出现歪斜；四个安装孔的孔位需要匹配常规工业铝型材的槽距或者设备安装板的通用孔位，降低现场安装的改造成本，零件底部的凸台结构是为了避让安装面的凸起焊缝或者走线槽，保证固定块安装后底面完全贴合，不会出现翘曲影响定位精度。从安装边界来看，这类固定块的整体厚度不需要过大，满足锁紧强度即可，U形槽的开口方向可以根据现场布线和检测方向调整，零件的棱边全部做了小倒角处理，避免安装时划伤操作人员或者损坏传感器的线缆外皮。在实际应用中，

　　这类U形固定块相比整环式的安装座，不需要从传感器端部穿入，可以直接从侧面卡入传感器，在设备后期维护更换传感器时不需要拆解周边的其他管线和零件，大幅缩短维保停机时间，同时一体切削的结构刚性充足，在设备长期运行的振动环境下不会出现形变，能长期保证传感器的检测位置精度，减少因传感器移位导致的设备误触发、检测漏检等故障。
