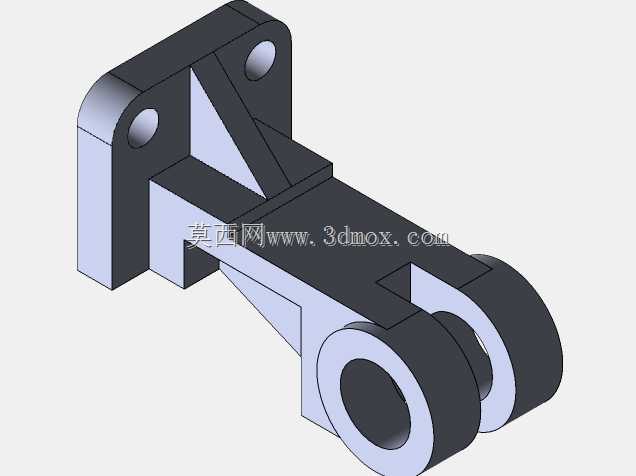

带加强筋铰接式机械连接支座结构

　　这类带加强筋的铰接支座，常应用在需要实现往复摆动、角度微调的机械传动链路中，比如轻工自动化生产线的摆臂连接端、小型物料输送设备的张紧机构铰接位、检测设备的探头调节支架基座等场景，承担着固定端与活动端之间的载荷传递、运动限位作用。从结构设计逻辑来看，支座的安装端采用带双安装孔的法兰式立板结构，两个通孔的中心距、孔位公差需要匹配安装基面的螺柱位置，安装时可通过螺栓穿过通孔完成基座的刚性固定，立板与下方承力梁之间设置的三角形加强筋，是为了抵消活动端铰接部位传递过来的倾覆力矩，避免长期受交变载荷出现立板根部开裂的问题，筋板的厚度取值通常不小于主承力板厚的0.8倍，保证应力传递路径顺畅，减少应力集中点。

　　支座的活动端采用双同轴耳板的铰接结构，两个同轴的铰接孔内可装配销轴、铜套或者滚动轴承，与外部摆臂、连杆类零件形成转动副，双孔的同轴度公差需要控制在IT7级以内，避免装配后出现转动卡滞、销轴偏磨的问题；耳板的间距需要匹配对接零件的连接端厚度，预留0.2-0.5mm的装配间隙，保证转动过程无干涉。从安装边界来看，这类支座的整体外轮廓需要匹配安装空间的尺寸限制，安装基面的平面度要求不低于0.1mm/100mm，保证固定后不会出现基座翘曲，影响铰接孔的同轴度；铰接端的转动半径范围内不能有其他结构遮挡，避免摆臂运动时出现碰撞。

　　建模过程中需要重点关注几个结构细节：一是安装孔与铰接孔的孔口倒角，需要按照装配要求设置C1-C2的倒角，既可以去除加工毛刺，也能引导螺栓、销轴的顺利装配；二是加强筋与主壁板的连接处需要设置铸造圆角或者工艺圆角，圆角半径不小于3mm，避免加工或铸造时出现应力集中导致的开裂；三是承力梁的截面尺寸需要根据额定载荷计算取值，保证在最大静载荷下的变形量不超过0.05mm，满足运动精度要求。这类零件的材质通常选用45钢或者铸钢，承受轻载的场景也可以选用铝合金材质降低整体重量，表面处理根据使用环境选择发黑、镀锌或者喷漆处理，提升防锈耐腐蚀能力。在实际选型应用时，需要先核算铰接端的额定径向载荷、最大摆角范围、转动频率等参数，匹配对应尺寸的支座，避免出现载荷超限导致的结构变形、断裂问题。
