传感器配套管夹式安装固定铸件结构

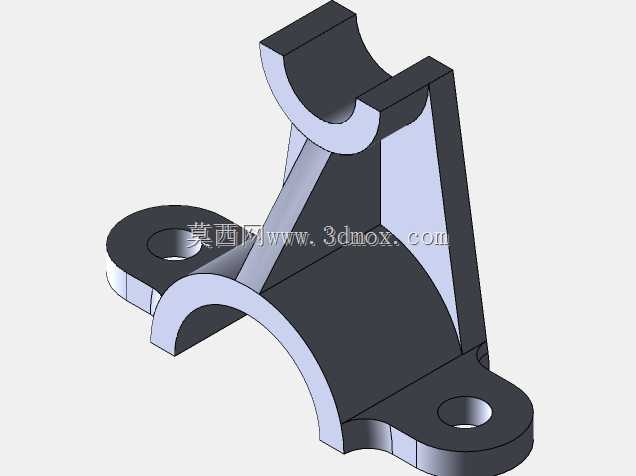

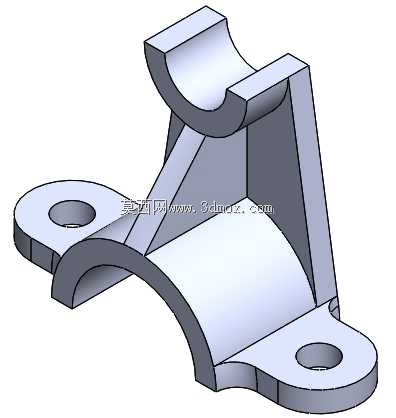

　　这类带弧形抱合面的铸件，主要用在工业传感检测场景的管线配套安装环节，常见于流体输送管路、设备气动液压管线旁的传感器固定工位，用来把外置的传感检测元件稳定架设在指定的管段位置，避免设备运行过程中的振动导致传感探头偏移，影响检测数据的准确性。从结构设计逻辑来看，上下两处对称的半圆弧面是核心的抱合定位面，圆弧半径匹配常规工业管线的外径规格，安装时可以配合另一半抱箍结构，将整个支座牢牢锁紧在管体上，不需要额外在管线表面焊接或者打孔，不会破坏管线本身的结构强度，也方便后期调整传感器的安装位置，适配不同的检测点位需求。两侧向外延伸的带孔安装耳是传感器的固定位，两个安装孔的孔位同轴度在建模阶段就做了公差约束，保证传感器安装后检测面的朝向精度，

　　安装耳和中间立板之间做了三角加强筋过渡，避免铸件在承受传感器重量或者受外部振动冲击时出现根部断裂的问题，立板的厚度根据常用传感器的重量做了匹配，既不会因为壁厚过大增加不必要的铸件重量，也不会因为壁厚不足导致结构刚性不够。实际安装过程中，这类铸件的安装边界需要提前确认：抱合圆弧的中心到安装耳平面的垂直距离，决定了传感器探头和管线表面的检测间距，建模时这个尺寸是按照常用传感器的额定检测距离做的适配，现场安装时如果需要调整检测距离，可以在安装耳和传感器之间增加调整垫片，不需要重新制作支座。两个安装孔的中心距按照通用传感器的安装孔位标准设计，不需要额外做孔位加工就可以直接适配多数常规规格的外置传感器，

　　铸件的拔模角度在建模时按照砂型铸造的工艺要求做了设置，所有转角位置都留了铸造圆角，避免铸件冷却过程中出现应力集中导致的开裂问题，也能减少后续机加工的余量。这类铸件在实际使用中，除了固定传感器之外，也可以用来固定管线旁的小型接线盒、导流管附件，结构的通用性较强，不需要针对单一规格的零件单独开模，能有效降低小批量设备配套的零件成本。建模过程中对各个配合面的尺寸公差做了预留，抱合圆弧面预留了后期精车的加工余量，安装孔的位置也预留了铰孔余量，保证装配时的配合精度，整个结构没有冗余的设计部分，所有的结构特征都服务于安装固定、强度保障、工艺适配这几个核心需求。
