嵌入式微型红外燃烧加热组件结构设计

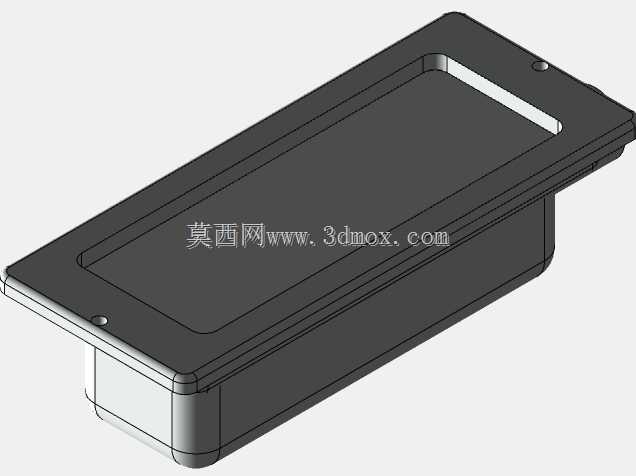

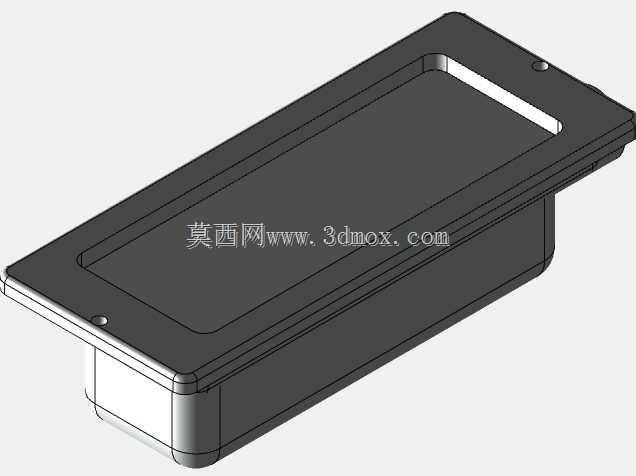

　　这款嵌入式微型红外燃烧组件，主要面向小空间定向加热、低温烘烤、局部恒温维持类工业场景设计，常见于小型工业烘箱的辅助加热单元、实验室精密加热台的热源模块、小型食品加工设备的表面烘烤工位，也可作为小型催化燃烧装置的预加热部件使用，相比传统明火燃烧结构，它依靠红外辐射传递热量，没有裸露火焰，加热均匀性更好，热转换效率更高，在对加热稳定性要求较高的小功率加热场景中适配性极强。从结构设计逻辑来看，整体采用带法兰边的沉腔式布局，主体腔体为圆角矩形结构，上部法兰边预留安装孔位，可直接嵌入设备面板的对应开孔中，通过法兰边实现定位与承重，安装时无需额外设计复杂的固定支架，仅需在安装面板上开出与腔体外形匹配的矩形沉孔，

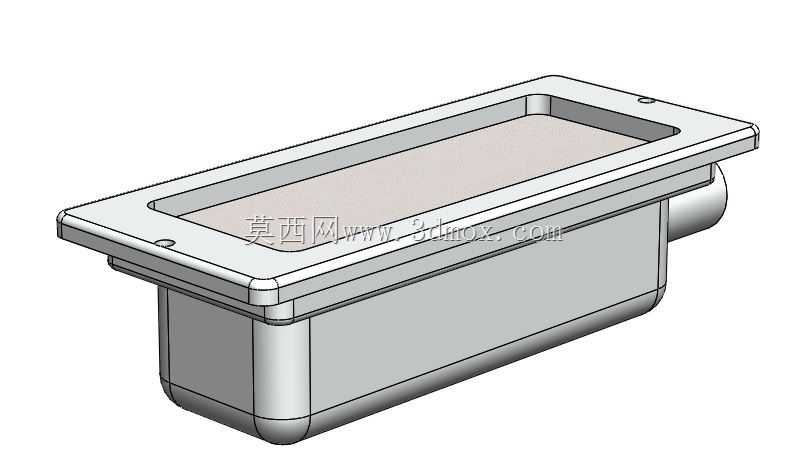

　　将组件嵌入后通过螺丝穿过法兰孔锁紧即可完成固定，安装边界清晰，法兰边突出腔体的宽度经过核算，既能够覆盖安装开孔的加工公差，又不会过多占用面板表面的可用空间，腔体下部的圆角过渡设计，一方面可以减少钣金加工时的应力集中，另一方面也能避免安装过程中锐边划伤操作人员或配套管线。组件上部的矩形开口为红外辐射面的安装位，辐射板嵌入开口后与法兰边基本齐平，能够最大化辐射面的有效加热面积，减少热量向安装面板背面的无效传导，侧面伸出的管状结构为燃气进气接口，接口位置设置在腔体侧部靠下的位置，既能够保证燃气进入腔体后充分混合预燃，也能避免进气接口与安装面板后方的其他管线产生干涉，接口的外径尺寸适配常规的小通径燃气软管，

　　无需额外定制转接接头即可完成气路连接。在结构细节处理上，腔体侧壁的厚度经过热传导校核，既保证了整体结构的刚性，在长期高温工作环境下不会产生形变翘曲，又能控制整体重量，降低安装面板的承重负担，法兰边上的安装孔位做了沉台处理，螺丝锁紧后头部不会突出法兰表面，保证安装后组件表面平整，不会与设备外侧的防护结构产生刮碰。腔体内部的流道做了缓流设计，燃气进入腔体后不会直接冲击辐射板，而是沿着腔体底部均匀扩散后再向上穿过辐射板完成燃烧，能够避免局部火焰过长、辐射面温度不均的问题，同时减少燃烧过程中的气流噪音，提升设备运行的稳定性。
