Wiebrook15psi径向连接压力表结构设计

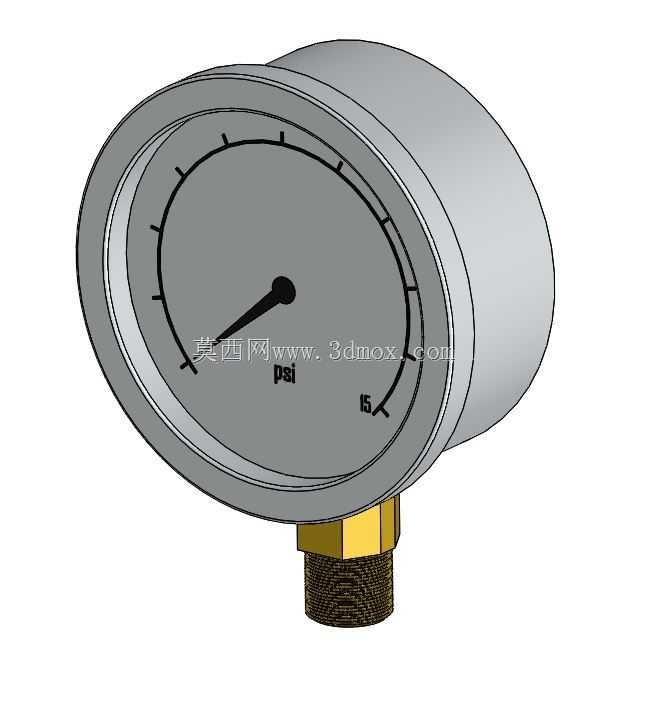

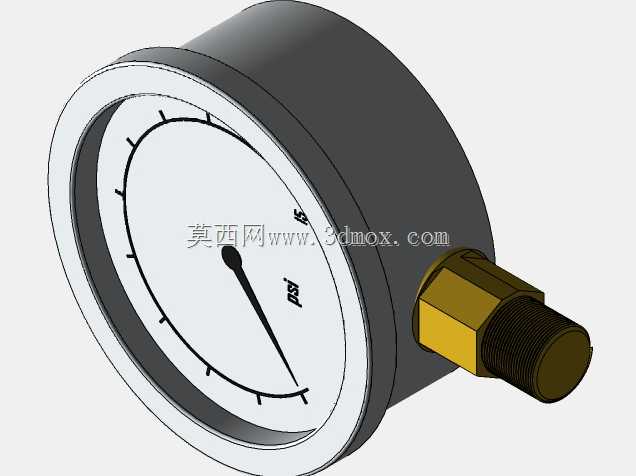

　　这款15磅每平方英寸量程的压力表，核心应用场景覆盖低压气动回路、小型供水支管、实验室气路分配台这类对低压检测精度有要求的工况，日常用来实时监测管路内流体压力波动，避免压力超限引发管路密封失效、元器件过载损坏的问题。从结构设计逻辑来看，整体采用径向安装的布局形式，测压接头从壳体侧方伸出，接头部分做了外螺纹加工，配套六角拧紧台，现场安装时可以直接用普通开口扳手卡住六角部位旋入管路测压口，不需要额外定制安装转接件，适配常规低压管路的通用测压接口规格。壳体采用圆形冲压结构，壁厚均匀，既能够给内部波登管、传动齿轮组提供足够的防护，避免现场磕碰损伤内部精密传动构件，又能控制整体重量，不会因为仪表自重给管路接头带来额外的偏载应力。

　　表盘部分做了清晰的刻度蚀刻，刻度范围覆盖0到15psi的全量程，刻度间隔按照低压检测的读数习惯做了细分，指针采用轻量化金属材质，转动惯量小，压力波动时指针响应速度快，不会出现明显的读数滞后，方便现场操作人员快速读取实时压力值。设计过程中特意控制了接头的伸出长度与壳体直径的比例，安装后表盘正面完全朝向操作人员站立的常规观测方向，不需要额外调整表盘角度，接头的螺纹长度也做了适配，旋入标准测压口后不会出现螺纹啮合长度不足导致的泄漏问题，也不会因为螺纹过长顶到管路内部的流道影响介质流动。壳体与表盘的配合采用卷边压合工艺，配合处做了密封处理，能够阻挡现场的粉尘、少量飞溅液体进入表体内部，延长内部传动构件的使用寿命，适合普通工业车间、

　　实验室这类常规工况下长期使用。从安装边界来看，表体整体直径适配常规仪表安装孔位，侧方接头的中心高度与同规格通用压力表保持一致，现场替换同量程旧表时不需要改动原有管路布局，直接拆装替换即可，不需要重新配做安装支架或者调整管路走向，能够降低现场维护替换的工作量。
