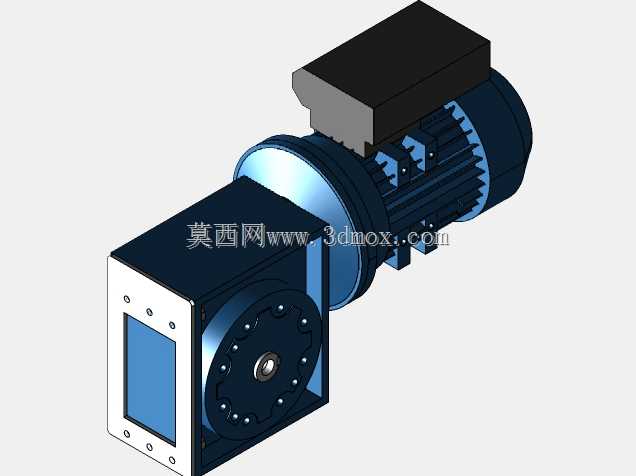

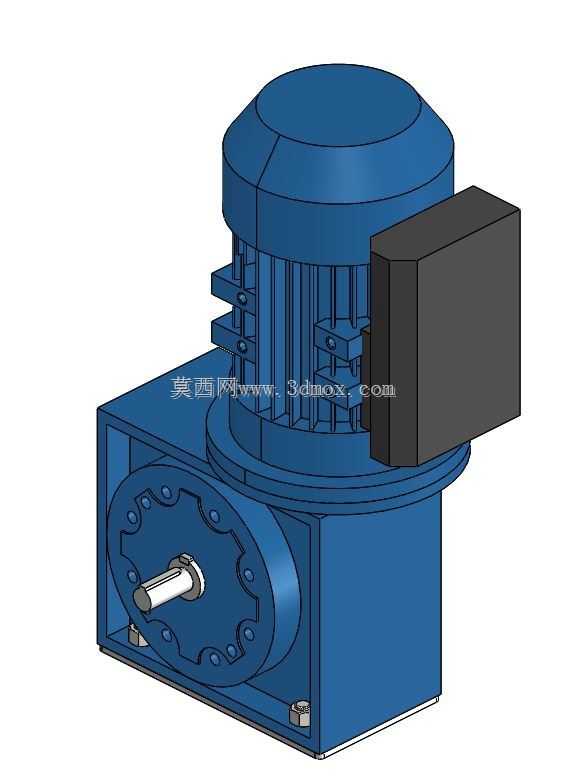

带减速箱体的粉碎机驱动电机结构

　　这款驱动结构主要适配中小型固废粉碎、餐厨垃圾处理、小型生物质破碎等工况的动力输出需求，区别于常规直驱电机，其集成了蜗轮蜗杆减速腔体，可在紧凑安装空间内实现高扭矩低转速的动力输出，匹配粉碎作业中遇到硬料卡滞时的大扭矩冲击耐受需求。从结构设计来看，上部为标准异步电机的定子机壳与散热筋结构，散热筋沿轴向均匀排布，可保证连续作业时的热量散出，侧置的方形接线盒采用螺栓紧固结构，防护等级可满足一般工业车间的粉尘、少量溅水环境使用，接线腔预留足够的线缆弯折空间，方便现场接线作业。下部的减速腔体采用一体化铸造型壳，输出轴端采用法兰式安装面，端盖通过周向均布的螺栓与腔体连接，输出轴为单键槽结构，可直接与粉碎腔的刀辊主轴通过联轴器直连，

　　省去额外的传动连接部件，减少整机的装配累积误差。安装边界上，减速腔体底部预留了四个螺栓安装孔位，可直接固定在设备的机架安装板上，不需要额外制作过渡安装支架，整体重心沿输出轴轴线分布，运行时的振动量更小。设计过程中针对粉碎作业的负载特性，对减速腔的齿轮啮合间隙做了适配调整，可承受短时的过载冲击，避免硬料进入粉碎腔时打齿；输出轴的伸出长度经过匹配计算，刚好满足与刀辊连接的配合长度，不会出现轴端过长干涉粉碎腔内部结构、或是过短导致连接强度不足的问题。机壳与减速腔的连接止口采用过盈配合定位，再通过周向螺栓锁紧，保证同轴度，减少运行时的偏磨问题。接线盒的出线口采用朝下的布置方向，可避免车间清洁时的积水、粉尘顺着线缆进入接线腔，提升长期使用的可靠性。在设备选型适配时，可直接根据粉碎腔的刀辊转速、额定扭矩需求匹配该结构的减速比，不需要单独选型电机再配套减速机，大幅缩短设计阶段的选型周期，也减少了供应链的物料种类，降低装配环节的复杂度。
