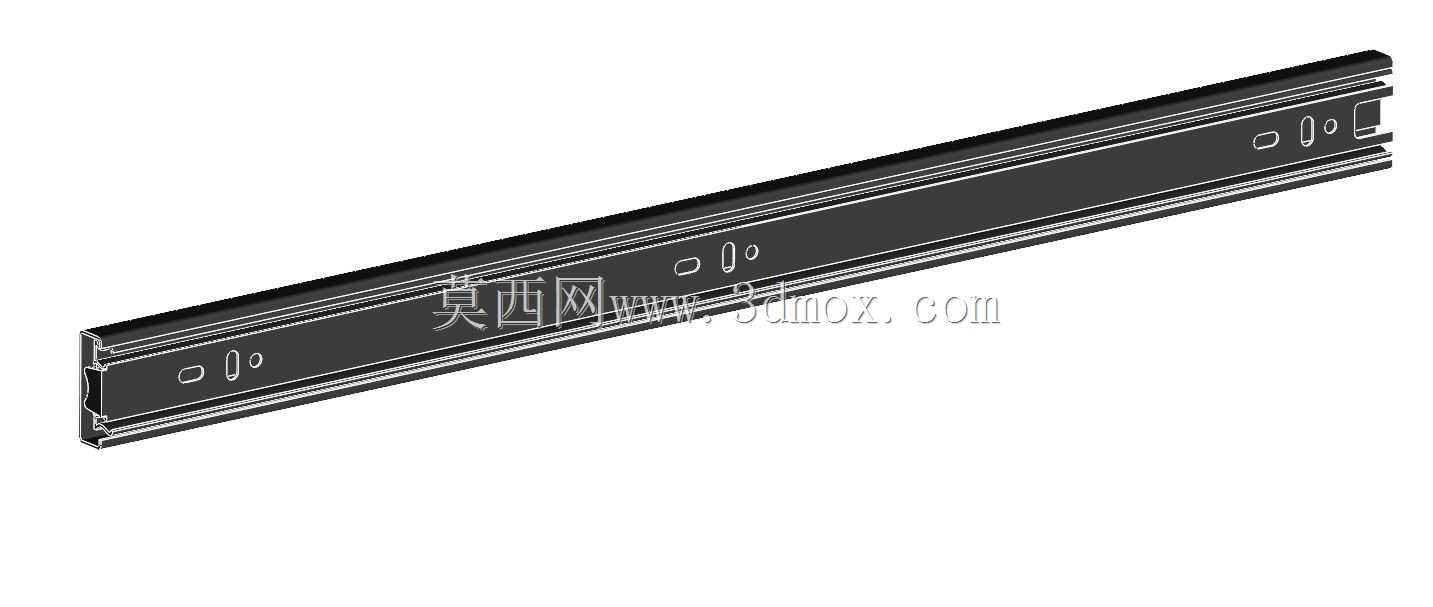

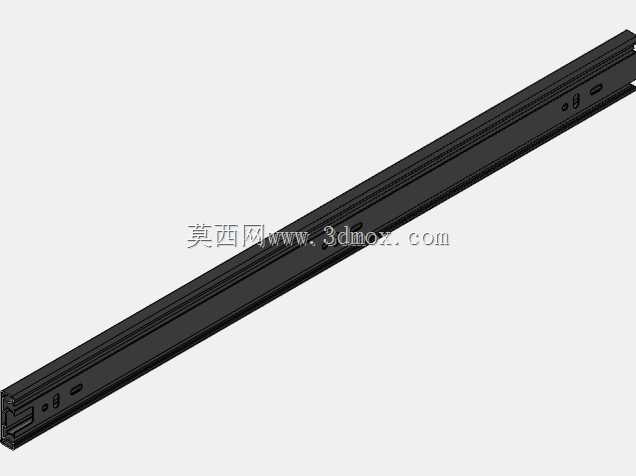

500行程37宽重载侧装滑动导轨结构

　　这款滑动导向构件的有效行程为500毫米，截面宽度37毫米，属于侧装式三节伸缩滑动结构，在各类需要抽拉位移的工业设备、仪器柜体、检测工装中应用十分广泛。从结构设计来看，该滑轨采用多节嵌套的滚道配合形式，内外轨与中间轨的配合间隙经过严格控制，既保证抽拉过程的顺滑无卡滞，又能控制侧向晃动量在合理公差范围内，避免抽拉到位后出现位置偏移。安装面预留的定位孔位采用对称排布设计，既可以适配螺钉直接锁附的安装方式，也能配合卡装结构实现快速装配，安装边界的预留尺寸充分考虑了常规板材的厚度公差，不需要现场二次修配即可完成组装。

　　在实际使用场景中，这类滑轨常被用于仪器仪表的内置抽拉托盘、工业设备的检修维护门、自动化检测线的抽拉工位台，部分需要频繁抽拉操作的传感器安装支架也会选用该规格的滑轨作为导向部件。设计过程中针对滑轨的承重特性做了结构强化，轨体的型材截面采用加强筋结构，在额定负载下抽拉数万次也不会出现轨体变形、滚道磨损超差的问题。轨体表面做了发黑防锈处理，既能适应车间内的多油污、多粉尘环境，也不会因为长期使用出现锈蚀卡滞的问题。

　　从建模细节来看，该结构完整还原了滑轨的锁止卡位、安装孔位、节间配合的限位结构，每一节轨体的配合面都做了公差适配的结构处理，没有出现干涉或者间隙不合理的问题。滑轨完全抽出后的限位结构设计在轨道末端，采用卡扣式硬限位，避免抽拉过度导致轨体脱出，同时限位位置做了缓冲接触面设计，减少抽拉到位时的刚性碰撞噪音。在选型适配时，该规格滑轨适合安装空间宽度预留40毫米左右、抽拉行程需求在480-500毫米区间的场景，单轨额定静态承重可以满足多数中小型抽拉机构的负载需求，不需要额外加装辅助导向构件。轨体的安装孔位间距符合通用五金配件的安装规范，可以直接替换同规格的进口滑轨产品，降低设备的配件采购成本。
