铃木GT185起动机专用衬套结构设计

　　在小排量跨骑摩托车的起动系统维护与零部件替换场景中，起动机衬套是容易被忽略但直接影响起动可靠性的核心配套零件，这款适配铃木GT185机型的衬套，正是针对该款经典车型起动机输出端的安装定位需求完成的结构设计。从实际装车工况来看，该衬套的核心作用是为起动机的输出传动轴提供径向支撑，同时抵消起动机齿轮啮合瞬间产生的径向偏载，避免轴系在高扭矩起动输出过程中出现偏磨、卡滞，甚至齿轮打齿的故障。

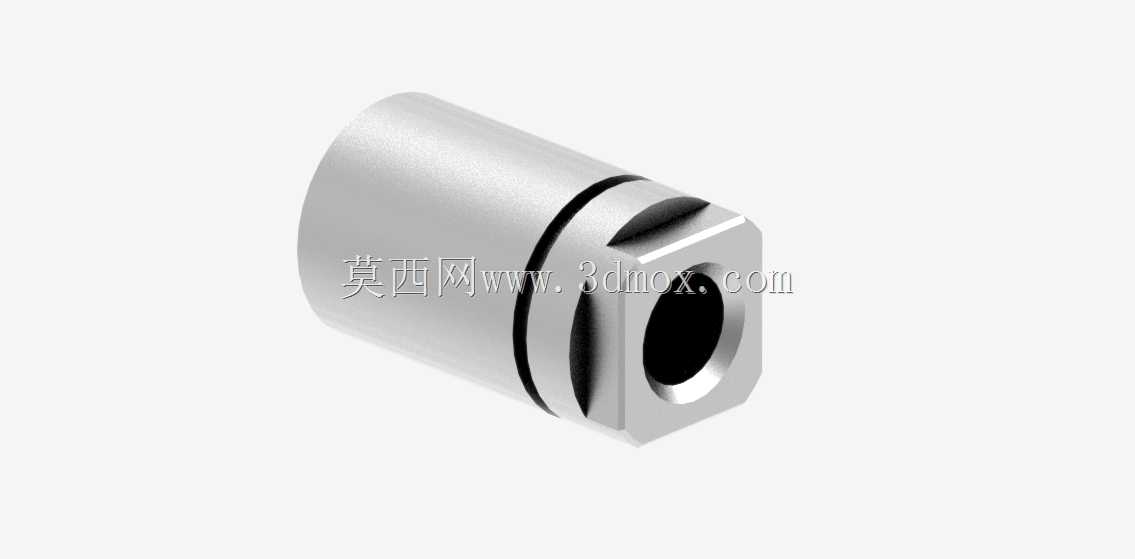

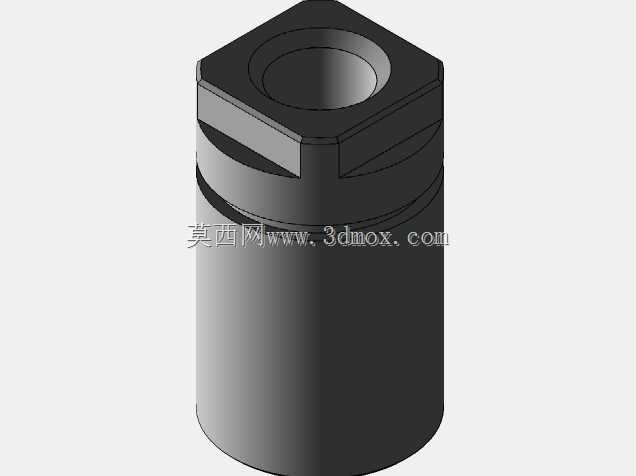

　　设计过程中首先锚定了原机安装位的边界约束：衬套主体采用圆柱形外轮廓，能够与起动机端盖的安装孔形成过盈配合，保证衬套压装后不会随轴转动出现周向位移；靠近啮合端的位置设计了带切边的方形定位结构，这个结构并非装饰性设计，而是与端盖的定位槽完全匹配，能够在压装过程中快速找准安装角度，同时在大扭矩传递时提供额外的周向防转限位，避免长期使用后衬套跟转磨损安装孔。衬套的内孔为高精度光孔，表面粗糙度控制在适配轴系高速滑动的区间，既能够保证传动轴转动时的顺滑度，又能留存适量润滑脂，形成长期有效的润滑界面，降低衬套与轴的磨损速率。

　　从安装尺寸的匹配逻辑来看，衬套的轴向长度经过反复校核，既保证了与轴的配合长度足够提供稳定的径向支撑，避免轴端出现悬臂过长导致的挠曲变形，又不会超出端盖的安装空间，不会与起动机内部的电枢、减速齿轮等相邻部件产生运动干涉。外圆与安装孔的过盈量选取也充分考虑了维修场景的装配需求，不需要专用的高压压装设备，借助常规维修工具即可完成压装，同时保证常温工况下不会出现松脱。衬套上设计的环形凹槽结构，一方面可以在压装时容纳少量空气，避免压装过程中孔内形成气阻导致装配不到位，另一方面也可以储存少量润滑脂，在长期使用过程中持续为配合面提供润滑，延长衬套的更换周期。

　　在实际应用场景中，这类衬套除了用于原厂件的替换维修，也适用于起动机再制造的配套装配，设计时充分考虑了不同批次起动机端盖的尺寸公差带，外圆尺寸选取了适配公差带中间值的设计，能够兼容绝大多数同型号起动机的安装孔尺寸，不会出现过盈量太大导致端盖撑裂，或者过盈量不足导致衬套松旷的问题。带切边的定位端在装配时不需要反复调整角度，对准端盖的定位槽推入即可完成定位，大幅降低维修装配的操作难度，也避免了角度错位导致的衬套偏装问题。

　　从功能特性上看，该衬套的结构完全服务于起动机的实际工况：起动机工作时单次输出扭矩大、工作时间短，但起动瞬间的冲击载荷较强，衬套的壁厚设计经过强度校核，能够承受齿轮啮合带来的径向冲击，不会出现变形、开裂的问题；内孔与外圆的同轴度控制在较高精度等级，能够保证传动轴转动时的同轴度，降低齿轮啮合时的偏载，减少起动过程中的异响与齿轮磨损。不同于通用型衬套需要二次加工才能适配特定机型，这款衬套的所有尺寸、定位结构都完全匹配铃木GT185起动机的安装位，拿到后可以直接压装使用，不需要额外的车削、打磨调整，适配维修场景下的快速替换需求。

　　设计过程中也规避了同类替换件常见的结构缺陷：比如部分副厂衬套省略了端部的切边定位结构，仅靠外圆过盈实现防转，在多次大扭矩起动冲击后容易出现跟转，导致安装孔磨损，这款衬套的方形切边结构与端盖槽位形成刚性限位，从结构上杜绝了跟转的可能；还有部分衬套的内孔与外圆同轴度偏差较大，装轴后会出现轴偏斜，导致齿轮啮合不良，这款衬套在建模时就以同轴度为核心形位公差约束，所有结构的基准都统一在内孔轴线上，保证装配后的轴系对中精度。环形槽的位置也经过优化，设置在衬套的中部区域，既不会削弱衬套的结构强度，又能最大化润滑脂的储存空间，在长期缺乏维护的工况下，也能依靠槽内储存的润滑脂保持配合面的润滑状态，避免干磨导致的衬套快速失效。
