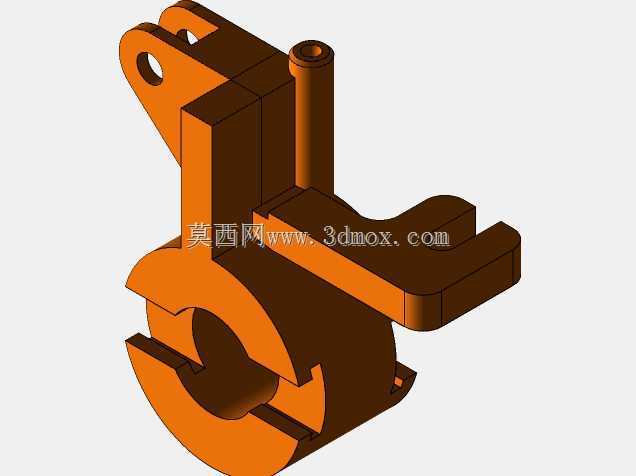

CSWA认证练习用夹座式机械连接件结构

　　该零件属于典型的夹装铰接类机械构件，在小型自动化设备的执行端联动结构、工装夹具的定位锁紧模块、轻工机械的连杆传动节点中都有广泛应用场景，核心作用是同时实现轴类构件的抱紧固定、多方向连杆的铰接联动，以及侧向构件的安装支撑，一个零件集成了三类连接功能，能有效减少装配环节的零件数量，降低装配累计误差。从结构功能来看，下部的C型开口夹座是核心的抱紧单元，开口处预留了锁紧间隙，当配套的锁紧螺栓拧紧时，夹座的开口会产生弹性形变，抱紧穿过内孔的光轴或者导杆，抱紧力可以通过螺栓的拧紧力矩精准控制，既可以实现构件的完全固定，也可以调整到合适的预紧力实现滑动导向，适配不同的工位调节需求；夹座上部的块状主体是整个零件的承载基体，

　　所有功能结构都集成在这个基体上，基体左侧伸出的双片式铰接耳板上开有同轴的铰接孔，用于连接传动连杆或者摆臂，双片式的耳板设计相比单片耳板，能大幅提升铰接处的抗侧向弯矩能力，避免长期往复摆动出现耳板变形、铰接轴窜动的问题；基体右侧伸出的水平悬臂结构，端部开有U型卡槽，用于卡接配套的拨杆或者限位件，悬臂的厚度经过受力校核，能承受常规往复拨动的载荷不会出现断裂；基体顶部的圆柱凸台开有轴向通孔，既可以作为定位销的安装孔，也可以穿装小规格的紧固螺钉，实现上部附属构件的固定。从设计思路来看，这类集成式连接件的设计核心是在有限的结构空间内整合多种连接功能，同时兼顾加工工艺性与装配便利性：夹座的内孔与外圆采用同轴设计，降低车削加工的装夹难度；

　　所有的安装孔都设计了方便装配的导入倒角，避免装配时刮伤配合面；铰接耳板的孔位与夹座内孔的中心距、悬臂卡槽与铰接孔的相对位置，都严格按照传动比的要求设定，保证联动时的运动轨迹符合设计预期，不会出现运动卡滞或者干涉问题。从安装边界来看，夹座的内孔直径决定了适配的轴径规格，安装时需要保证夹座开口的锁紧间隙在0.2-0.5mm之间，间隙过大会导致抱紧力不足，间隙过小则会导致夹座无法完全抱紧轴件；铰接耳板的孔位同轴度公差控制在0.02mm以内，装配铰接轴时需要涂抹少量润滑脂，降低长期摆动的磨损；右侧悬臂的U型卡槽宽度与配套拨杆的直径间隙控制在0.1mm左右，间隙过大会导致传动时出现空程，影响传动精度，间隙过小则会出现拨杆卡滞无法动作的问题；

　　顶部圆柱凸台的通孔与安装面保持垂直，垂直度公差不超过0.03mm，保证上部安装的构件不会出现偏斜。这类零件的建模过程也是CSWA认证中典型的基础技能考核点，需要熟练掌握拉伸、切除、倒角、圆角等基础特征的使用，同时要理解零件的功能与结构的对应关系，避免出现不符合工艺要求的结构设计，比如壁厚不均导致的加工变形、尖角处的应力集中、没有退刀空间的加工结构等问题，建模时需要按照从基体到局部特征的顺序，先构建核心的夹座基体，再依次添加铰接耳板、悬臂、顶部凸台等结构，最后添加倒角、圆角等工艺特征，保证模型的特征树清晰合理，方便后续的工程图生成与设计修改。
