传感器安装用钣金折弯固定支架结构

　　在工业传感检测工位的布局中，这类钣金折弯支架是承担传感器定位、承载与姿态固定的核心连接件，常见于自动化产线的工件到位检测、位置反馈、距离测量工位，也会配套在各类检测设备、实验装置的传感单元安装环节，替代零散的角码、拼接件，实现传感部件的快速集成安装。从实际使用场景来看，这类支架不需要承担大载荷冲击，核心需求是保证安装后的传感器位置精度稳定，同时预留足够的调节余量，适配不同规格传感器的安装孔位，以及现场安装时的位置微调需求，避免因为支架刚性不足导致检测数据漂移、误触发等问题。

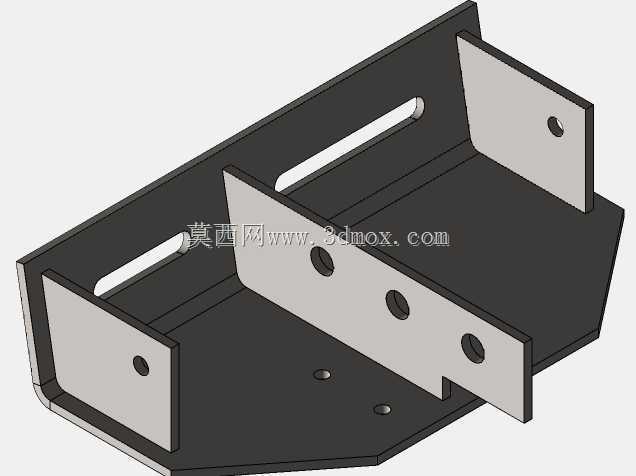

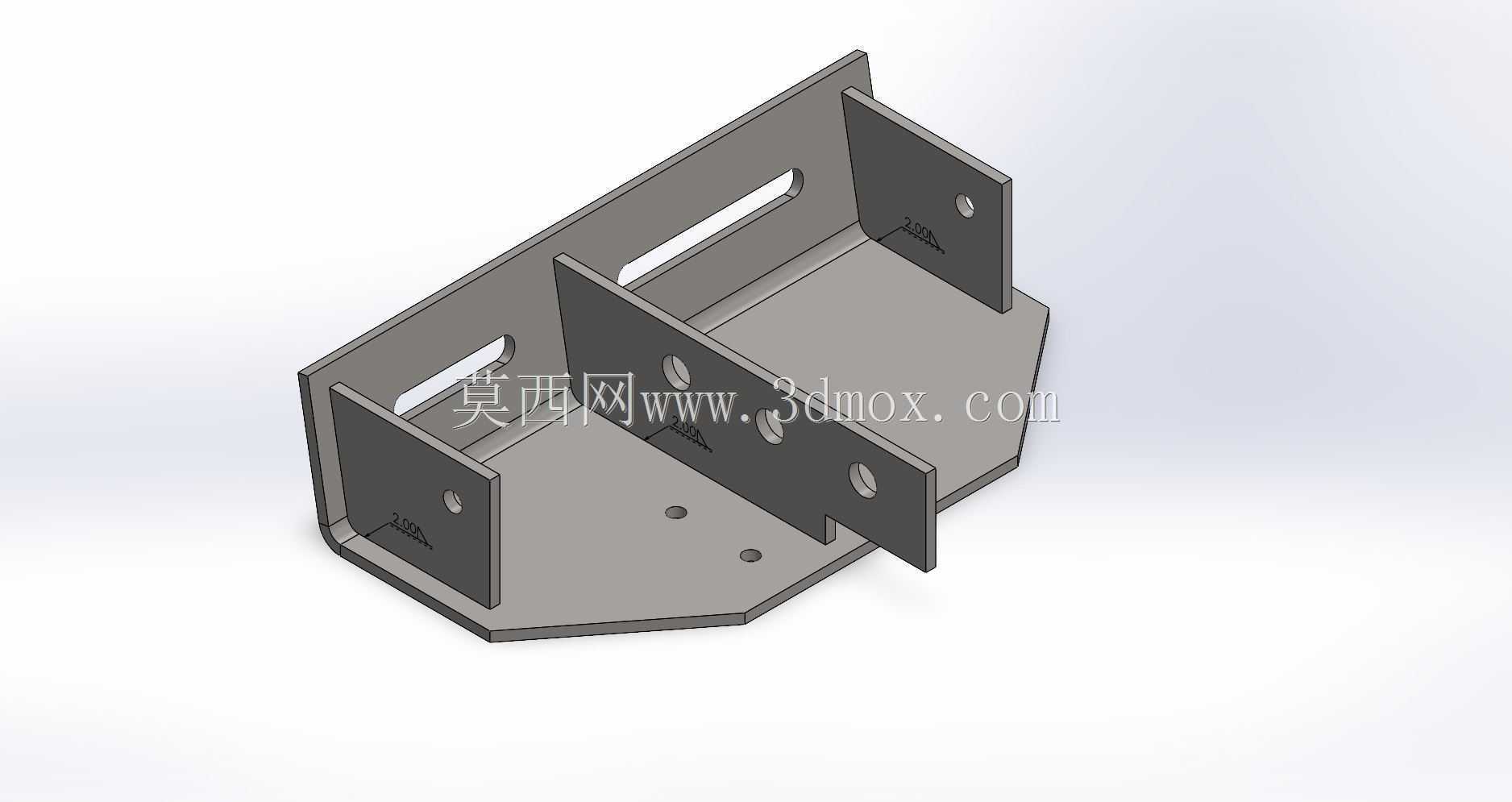

　　从结构设计逻辑来看，该支架采用一体化钣金折弯成型工艺，没有额外的焊接拼接结构，底板作为整个构件的安装基准面，边缘做了切角处理，避免安装时与相邻构件发生干涉，底板上预留的两个小孔为基准定位孔，可配合销钉实现支架在设备机架上的精准定位，其余安装孔可根据现场实际布局选择螺栓固定，降低安装孔位的对位难度。向上折弯的三个立板分别承担不同的功能：两侧对称的立板上预留了长条形调节槽，可实现传感器安装时的前后位置滑移调整，适配不同检测距离的需求，立板上的圆孔用于穿装固定螺栓，将传感器的安装耳片锁紧在立板面上；中间的立板为主要承载面，板面上预留了多组不同间距的安装孔，可兼容不同安装孔距的方形、圆柱形传感器，孔位的排布避开了折弯应力集中区域，防止长期受力后板件发生变形。

　　从安装边界尺寸来看，该支架的整体轮廓控制在小型安装工位的适配范围内，底板的长宽尺寸适配多数型材机架的安装面宽度，折弯立板的高度根据常用传感器的安装高度设计，既不会因为立板过高导致支架整体刚性下降，也不会因为立板过矮导致传感器安装后检测面被遮挡。折弯处的内R角匹配常规钣金折弯的工艺参数，不需要特殊模具即可加工成型，加工时板材选用常用的冷轧钢板，折弯后做喷塑或镀锌处理，满足车间常规工况下的防锈、耐磨需求，不需要额外的表面处理工序即可直接投入使用。

　　在实际选型适配时，这类支架的设计充分考虑了现场安装的容错空间，长槽孔的长度覆盖了常用传感器的位置调节范围，不需要在安装时重新扩孔加工，多组安装孔的设计减少了定制支架的需求，可直接适配多款同类型的传感器安装。结构上没有多余的冗余设计，所有折弯边都做了外翻处理，避免安装时划伤操作人员，板件的厚度根据承载需求选取，在保证整体刚性的前提下尽可能控制重量，减少对安装基面的载荷。不同于采用型材拼接的支架结构，一体化钣金折弯的支架没有拼接缝隙，长期使用不会因为螺栓松动产生位置偏移，安装后的整体一致性更好，适合批量设备的传感单元配套使用，在装配时可直接预装传感器后整体固定到设备上，减少现场装配的工作量，提升产线组装的效率。
