压延机用纸乙烯基卷取收卷装置

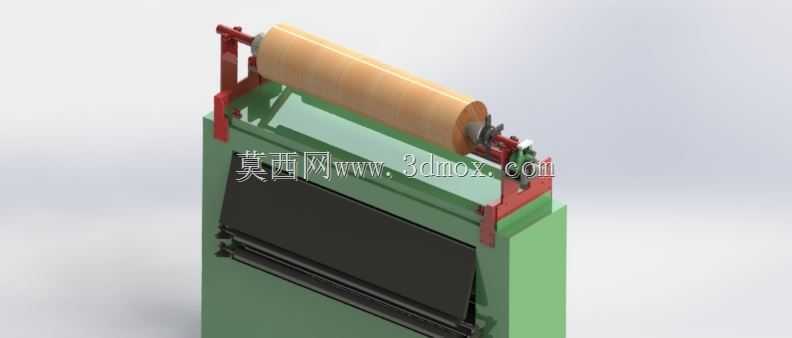

　　这套卷取装置主要适配压延生产线的末端工序，针对纸张、乙烯基薄膜这类连续产出的柔性卷材设计，核心作用是把压延辊组输出的定型幅面材料均匀卷绕成规整料卷，避免幅面在输送过程中出现褶皱、偏移或者张力不均导致的拉伸变形。从结构布局来看，装置采用立式侧装支撑架构，两侧红色的支撑立架直接固定在绿色主机架的上端面，支撑立架上预留了辊轴的安装卡槽与轴承位，不需要额外加工过渡连接座，现场安装时只需要对准主机架上端的定位孔锁紧固定螺栓即可，安装边界贴合压延机出料端的幅面宽度，不会额外占用生产线两侧的操作通道空间。

　　辊筒部分采用大直径空心辊结构，表面做了哑光防滑处理，和幅面接触时不会刮伤乙烯基表层的压延纹理，也不会在纸张表面留下压痕，辊筒的一端连接传动侧的动力输入接口，可匹配生产线的主传动做同步转速调节，保证卷取线速度和压延出料速度完全匹配，不会出现材料堆积或者过度拉扯的问题。支撑立架上设计了可调节的张紧滑块，能够根据料卷卷径的逐步增大自动调整辊轴的中心高度，全程保持卷材的张力稳定，不需要人工频繁停机调整参数，适配从薄款乙烯基薄膜到厚型工业用纸的不同卷取需求。

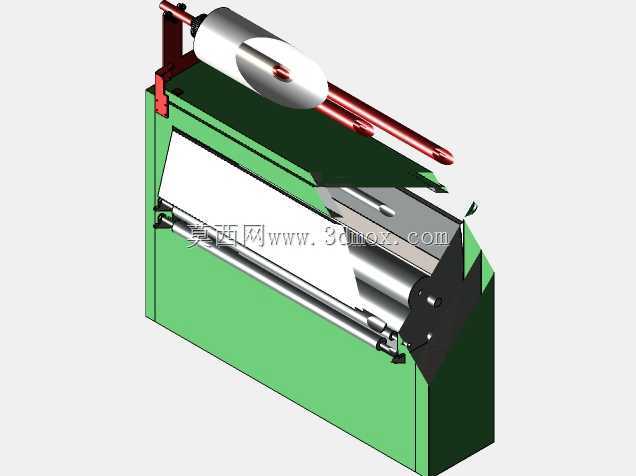

　　装置下方设置了水平导向辊组，导向辊的平行度公差控制在0.1mm以内，幅面从压延辊输出后先经过下方导向辊展平，再向上缠绕到主卷取辊上，导向辊的两端同样采用免维护轴承座，长期运行不会出现卡滞导致的幅面跑偏问题。整个机架采用钢板折弯焊接成型，焊接位置做了去应力处理，满速卷取时不会出现共振抖动，保证料卷的端面平整度控制在工艺允许范围内。

　　设计过程中优先考虑了现场换卷的操作便捷性，支撑立架的卡槽采用开口式快拆结构，更换空卷芯时只需要松开侧端的锁紧件即可抬出满卷、装入新卷芯，不需要拆解整个支撑结构，单人次操作即可完成换卷流程，减少生产线的停机等待时间。同时整个装置的外露传动部分都做了安全防护设计，不会出现操作人员误触转动部件的风险，适配工业生产现场的安全规范要求。

　　从安装适配性来看，这套装置的机架底部安装孔位采用通用化设计，可直接适配多数常规幅宽的压延设备出料端，不需要对原有压延生产线做大规模结构改造，安装时只需要校准辊筒和压延出料辊的平行度，接入传动链路即可投入使用，整体结构没有复杂的异形定制零件，后期维护更换易损件的成本较低，适合中小型压延加工生产线做配套升级使用。卷取过程中，幅面的张力通过辊组的自重配合滑块阻尼实现自适应调节，不需要额外加装复杂的张力控制系统，在保证卷取质量的前提下简化了整体结构，降低了设备的故障点，长期运行的稳定性更有保障。
