板材贴面纸卷覆送料压合机构设计

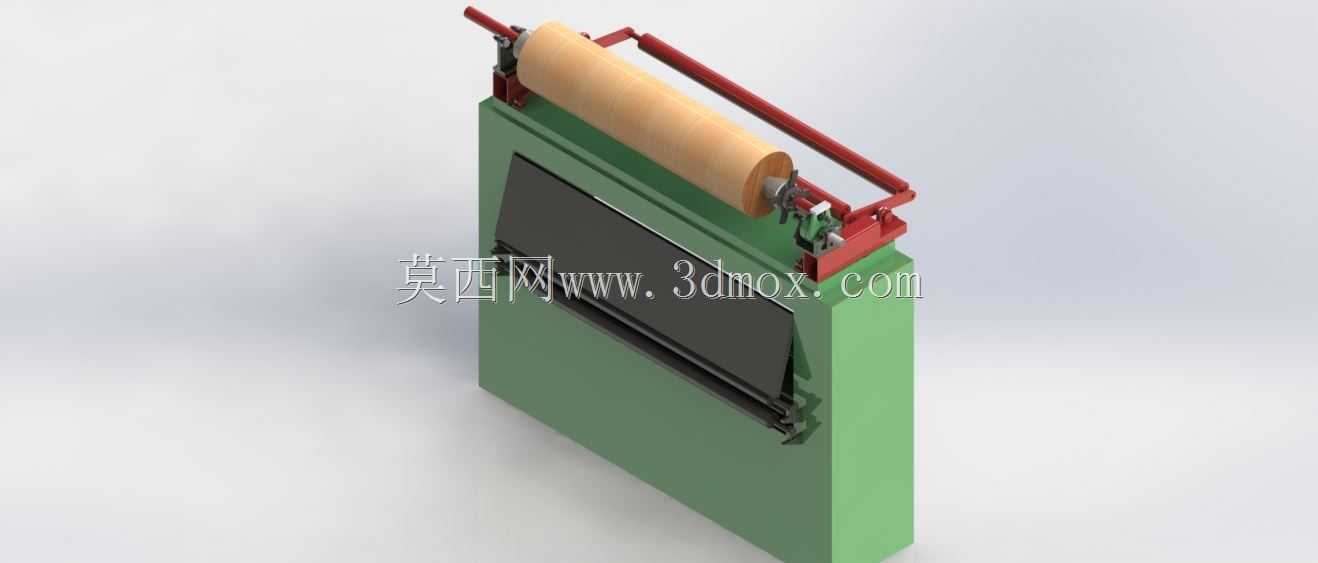

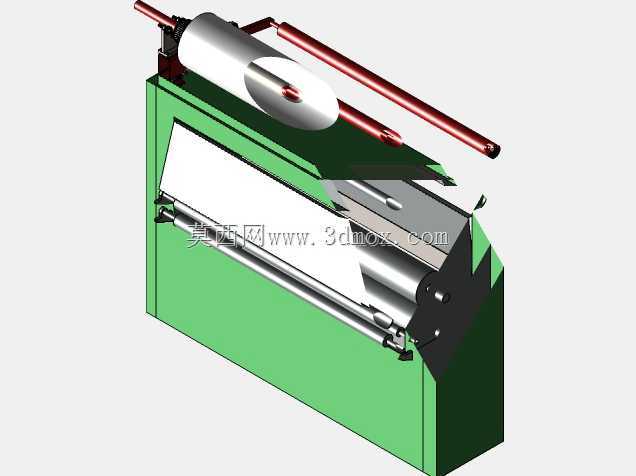

　　这套机构主要面向人造板材、装饰板材的表面覆纸加工场景，适配压延生产线后端的贴面工序，解决连续板材表面覆贴装饰纸、防护纸的自动化送料与压合需求，可直接对接现有压延设备的出料端，无需对原有产线主体结构做大规模改造。从结构布局来看，整套机构采用侧装集成式设计，核心功能模块沿板材输送方向依次排布，最上方设置空心纸卷安装轴，用于装载成卷的覆面用纸，轴体采用快拆式结构设计，更换纸卷时无需拆卸周边防护构件，可直接从轴端抽出纸卷套筒完成换料，适配常规幅宽的工业用纸卷，纸卷安装位的径向预留间隙满足不同卷径纸卷的装载需求，最大可适配外径300mm的纸卷，安装轴的同轴度公差控制在0.05mm以内，避免纸卷转动时出现径向跳动导致的纸面拉扯偏移。

　　纸卷下方设置两组气动压头，压头采用耐磨橡胶材质包覆，工作时压头伸出将纸面轻压在下方输送的板材表面，气压可根据纸面材质、板材表面粗糙度做0.1-0.3MPa区间的调节，避免压力过大压伤纸面或压力过小导致纸面贴合偏移。压合区域设置多组导辊结构，包括固定导向辊与可调式导向辊，可调导向辊的安装座采用长腰孔设计，可根据纸卷的实际放卷张力调整辊体位置，保证纸面在输送过程中始终保持张紧状态，不会出现褶皱、跑偏的问题。板材输送通道处设置多组输送压辊，上下辊体的间隙可根据加工板材的厚度做适配调整，间隙调节范围覆盖3mm到25mm的常规板材厚度，辊体表面做滚花处理，增大与板材表面的摩擦力，保证板材输送过程中不会出现打滑偏移。

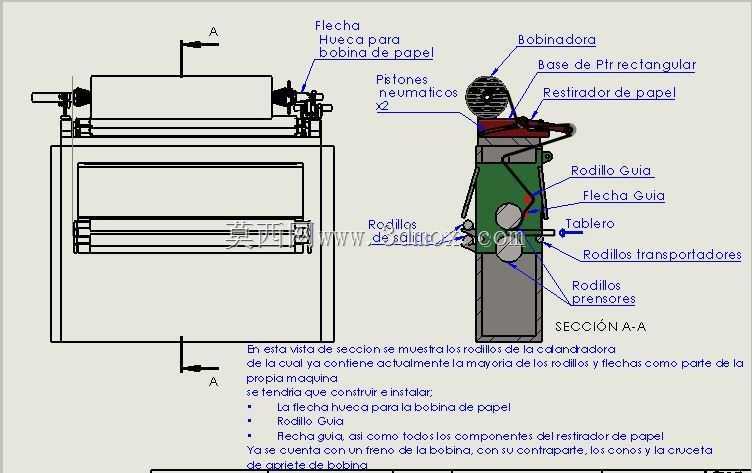

　　侧方的卷绕装置用于收集覆纸过程中产生的离型纸废料，卷绕轴采用摩擦式传动结构，可根据废料的卷绕直径自动调整转速，保证废料收卷的张力恒定，不会出现扯断或松脱的问题。整套机构的安装基准面与原有压延设备的出料输送面保持齐平，安装时仅需将机构底座与产线机架通过螺栓锁紧即可，底座的安装孔位采用通用化间距设计，适配多数常规压延产线的机架安装尺寸。从设计逻辑来看，这套机构充分考虑了现场运维的便利性，所有易损件包括导辊轴承、气动压头密封件、压辊包覆层都采用标准工业件，无需定制特殊规格配件，日常维护时可快速更换。纸面穿绕路径做了简化设计，新换纸卷后操作人员可在1分钟内完成纸面穿引，无需复杂的路径调试。机构的侧视剖面结构清晰展示了各辊组的相对位置关系，

　　设计时将所有传动部件都设置在机构的非操作侧，操作侧仅保留纸卷更换、间隙调节的操作位，避免生产过程中操作人员接触运动部件发生安全隐患。在实际生产应用中，这套机构可适配三聚氰胺纸、装饰木纹纸、表面防护PE膜等多种卷状覆面材料，输送速度可匹配前端压延设备的生产速度，最高适配30m/min的线速度，覆面精度可控制在±1mm以内，满足常规装饰板材的覆面加工精度要求。机构的整体外形宽度适配1220mm宽度的标准板材，安装时所需的侧向操作空间预留不小于600mm即可满足换料、维护的操作需求，上方预留的纸卷吊装空间不小于400mm，可采用人工或小型吊装设备完成纸卷更换作业。
