带销螺钉锁紧式传动滚筒结构设计

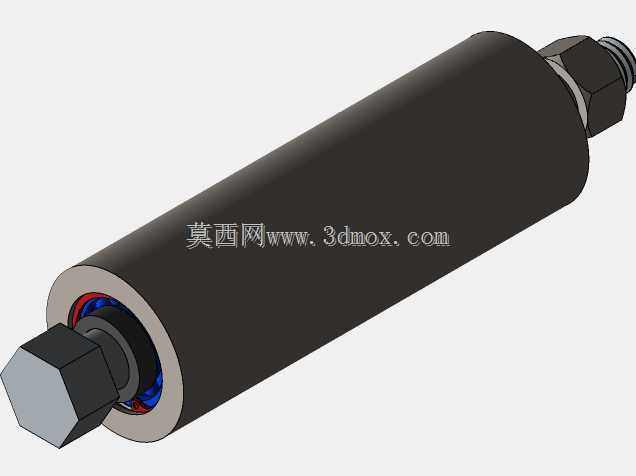

　　该滚筒结构主要面向轻载连续输送场景设计，常见于小型皮带输送机、电子元器件生产线输送段、实验室小型物料传输设备以及精密仪器内部的物料移送机构中，区别于重型矿用输送滚筒，这类小尺寸滚筒更适配载荷不大、安装空间紧凑、对辊面跳动有一定要求的使用场景。从结构组成来看，核心部件包含辊身主体、两端伸出的销轴式轴头、锁紧螺钉、轴端定位挡圈以及辊身与轴头之间的蓝色缓冲隔套，辊身表面做了粗糙化处理，能够增大与输送皮带之间的摩擦力，避免皮带运行过程中出现打滑跑偏的问题，辊身内部为中空结构，在保证整体结构刚度的前提下尽可能降低自身重量，减少转动惯量，降低驱动端的动力损耗。

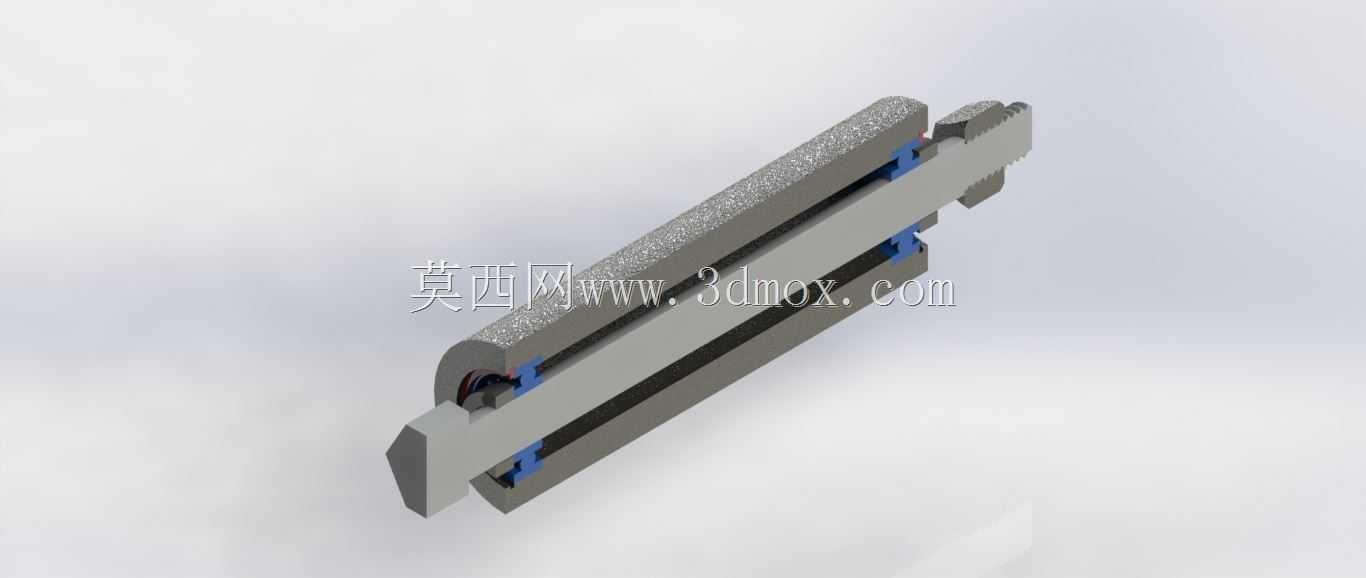

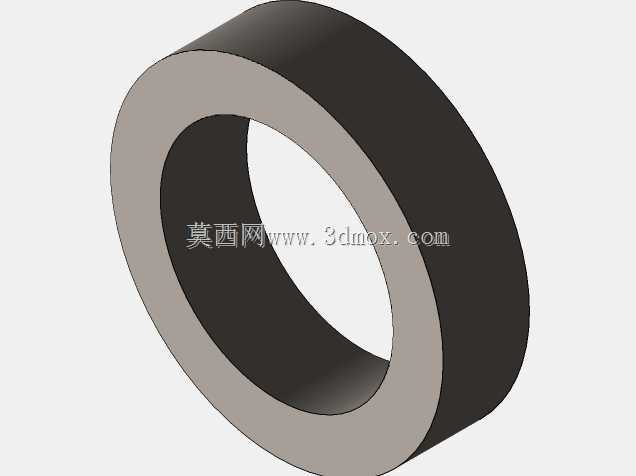

　　设计过程中优先考虑了装配与后期维护的便捷性，两端轴头并非与辊身一体加工成型，而是采用分体式装配结构，通过横向穿设的销螺钉实现轴头与辊身的周向和轴向固定，这种固定方式相比传统的键连接+过盈配合结构，不需要高精度的键槽加工，也不需要压力机进行压装作业，现场装配时只需要使用常规内六角扳手即可完成轴头与辊身的组装，后期如果辊面出现磨损需要更换，不需要连同两端轴头一起报废，只需要松开锁紧螺钉更换辊身主体即可，大幅降低后期维护的配件成本。轴头与辊身内壁之间设置的蓝色隔套采用耐磨工程塑料材质，一方面可以补偿轴头与辊身内孔之间的装配间隙，避免转动过程中出现轴头与辊身的刚性碰撞异响，另一方面也能起到一定的缓冲作用，当输送段出现瞬时偏载时，隔套可以吸收部分径向冲击载荷，避免金属部件直接接触出现疲劳损伤。

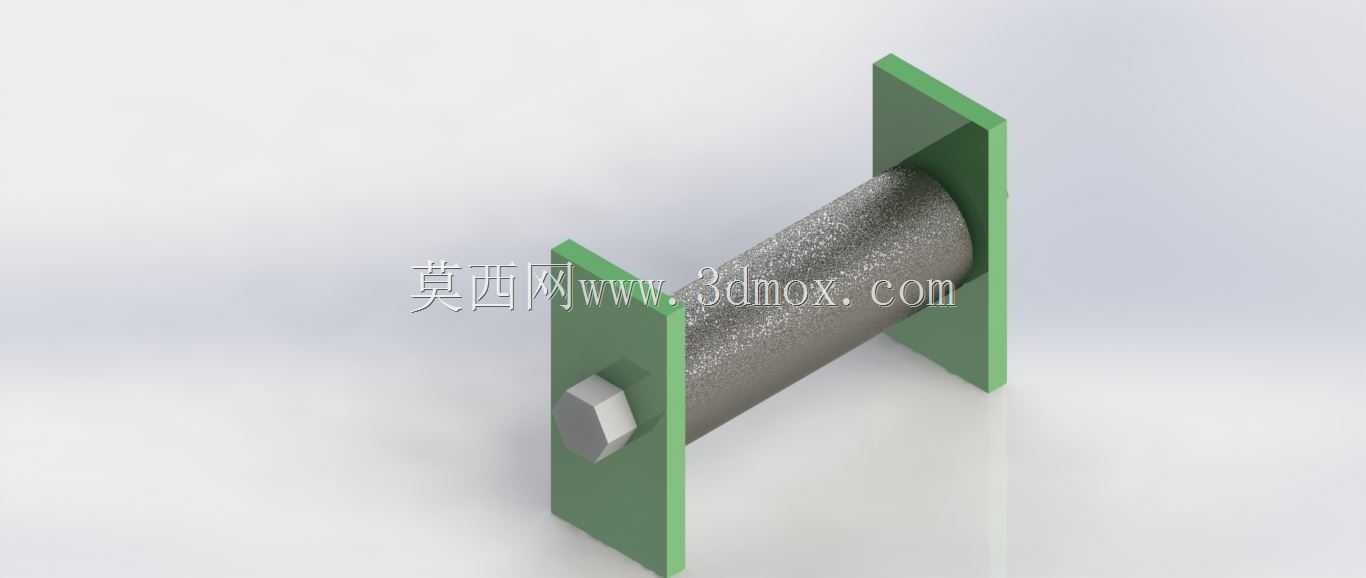

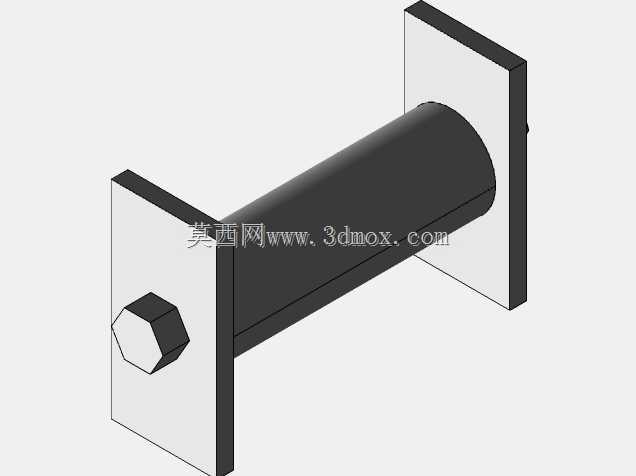

　　从安装边界尺寸来看，该滚筒整体为细长型结构，辊身长度远大于辊身直径，两端伸出的轴头为等直径圆柱结构，轴端做了倒角处理，方便装配时顺利穿入安装机架的轴承座孔内，轴头的直径尺寸适配常用的小型带座轴承规格，不需要额外定制非标轴承，安装时只需要将两端轴头搭在机架两侧的安装位上，调整好辊身的水平度之后锁紧轴承座的固定螺栓即可，不需要复杂的对中调校流程。销螺钉的安装位置位于辊身靠近端部的侧面，锁紧之后螺钉头部完全沉入辊身表面的沉孔内，不会突出辊面干涉皮带的正常运转，同时沉孔的设计也能避免螺钉在长期转动过程中被外部杂物剐蹭出现松动。

　　实际使用过程中，这种带销螺钉固定的滚筒相比焊接式一体滚筒，具备更好的互换性，同规格的辊身和轴头可以实现通用互换，生产备货时不需要储备完整的滚筒总成，只需要分别储备辊身、轴头、锁紧螺钉和隔套备件即可，减少备件库存的资金占用。在传动特性方面，由于轴头与辊身之间通过销螺钉实现刚性连接，传动过程中不会出现相对打滑，能够保证线速度的稳定输出，适配对输送速度精度有一定要求的场合，比如小型电子元件的分拣输送段、标签贴附工序的进料输送段，都可以采用这类结构的滚筒作为主动辊或者从动辊使用。设计时也充分考虑了不同使用场景的适配性，如果应用在有轻微腐蚀的环境中，可以将辊身和轴头的材质更换为不锈钢材质，隔套更换为耐腐的氟橡胶材质，不需要改动整体的安装尺寸和连接结构，即可快速完成适配，结构的拓展性较强。需要注意的是，该结构的额定载荷受限于销螺钉的剪切强度，设计选型时需要根据实际输送载荷核算销螺钉的剪切应力，避免超载运行导致销螺钉被剪断，造成设备停机，正常使用工况下定期检查销螺钉的锁紧状态，即可保证滚筒长期稳定运行。
