燕尾槽式手动进给滑台结构设计

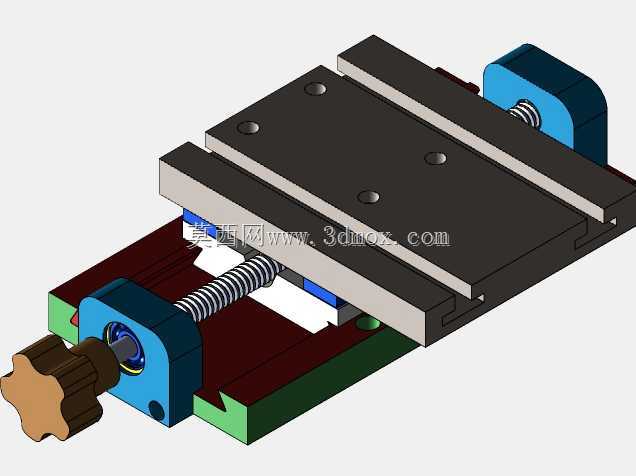

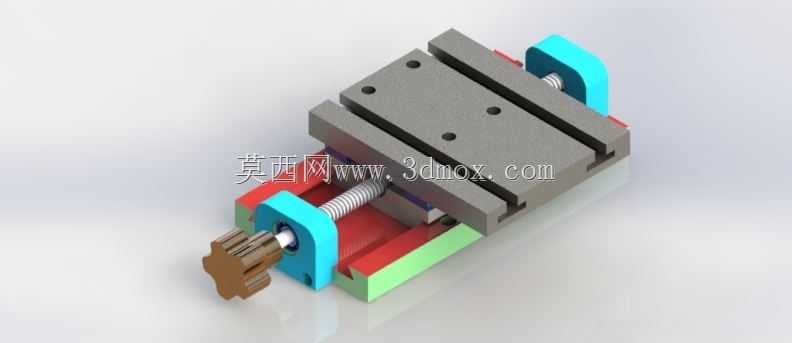

　　这款燕尾型手动滑台是工装夹具、检测工位、小型设备调试场景中常用的位移调节部件，核心采用燕尾槽导向结构，相比直线导轨滑台，燕尾结构的抗倾覆能力更强，在承受偏载、垂直方向载荷的工况下能保持更稳定的导向精度，不会出现滑块卡滞或导轨形变偏移的问题，适合小行程、高刚性要求的手动调节场景。从结构设计来看，滑台分为固定底座与滑动台两部分，底座加工出内燕尾导向面，滑动台加工出外燕尾配合面，配合面之间预留有刮研调整余量，实际装配时可通过配刮或塞条调整配合间隙，既保证滑动顺畅无卡滞，又能将导向间隙控制在0.02mm以内，满足常规工装定位的精度要求。驱动部分采用梯形丝杠传动，丝杠端部配置铜制螺母与滑动台固定连接，手轮直接与丝杠输入端连接，

　　转动手轮时即可带动滑动台沿燕尾导轨做直线位移，梯形丝杠具备自锁特性，调节到目标位置后无需额外锁紧结构即可保持位置固定，不会因为设备振动或载荷作用出现位置滑移，省去了额外的锁紧组件，简化了整体结构。滑台的滑动台表面加工有四个标准安装螺纹孔，孔位按照通用工装安装尺寸排布，可直接固定小型夹具、检测探头、焊枪调节架、工件定位块等功能部件，底座两端预留有沉头安装孔，可通过螺栓直接固定在设备工作台、机架平板或专用工装上，安装边界清晰，不需要额外设计转接板即可完成装配。实际应用中，这类滑台常被用在非标自动化设备的微调工位，比如焊接设备的焊枪位置微调、检测设备的探头进给调节、工装夹具的工件位置对位、小型实验台的试样位移调整等场景，因为是手动驱动，

　　不需要配置电机、驱动器等电控组件，成本低、维护简单，在不需要自动进给、调节频率不高的工位上实用性极强。设计过程中，燕尾导向面的角度选用55度标准燕尾角，这个角度的导向面加工工艺成熟，普通铣床即可完成粗加工，后续通过平磨或刮研就能达到所需的平面度与配合精度，加工难度低，量产时的品控稳定性好。丝杠的支撑端采用滑动轴承配合，两端设置有轴向限位挡圈，防止丝杠转动时出现轴向窜动，保证进给的均匀性，手轮采用星形防滑手轮，转动时握持手感好，微调时可以精准控制进给量，单圈进给量根据丝杠导程设定为2mm，手动微调时的最小可控位移能达到0.05mm，完全满足常规工装调节的精度需求。滑台的整体结构做了轻量化设计，底座与滑动台都采用高牌号铸铁加工，

　　经过时效处理后内部应力释放完全，长期使用不会出现形变，导向面的硬度经过表面淬火处理，耐磨性能优异，正常工况下使用寿命可达上万次调节循环。在安装适配性上，这款滑台的安装孔位兼容市面同规格燕尾滑台的安装尺寸，替换现有设备上的老旧滑台时不需要重新加工安装孔，直接替换即可，降低了设备维护改造成本。滑动行程覆盖50mm到150mm的常用调节范围，可根据实际工位的调节需求选择对应行程规格，不需要额外定制，缩短了设备组装的交付周期。需要注意的是，这类燕尾滑台在使用时需要定期在导向面涂抹润滑脂，减少配合面的磨损，长期使用出现间隙变大的情况时，可以通过调整侧面的塞条螺钉重新预紧，恢复导向精度，不需要整体更换部件，维护成本极低。相比滚珠丝杠驱动的直线导轨滑台，这款手动燕尾滑台的结构更简单，抗污染能力更强，在有粉尘、切削液飞溅的车间工况下，不会因为异物进入导轨滚道出现卡滞问题，环境适应性更好，非常适合在生产车间的工装设备上使用。
