空心轴式带轴辊筒传动组件结构

　　在连续输送设备、物料分拣线、卷材加工机组的动力传递段，这类带轴辊筒是承担负载承托与扭矩输出的核心执行部件，区别于无动力托辊，该结构自带一体式传动轴，可直接与驱动端的联轴器、链轮或者带轮对接，省去额外的轴系装配工序，适配中等载荷下的连续运转工况。从结构设计逻辑来看，辊体采用空心管材加工成型，相比同直径实心辊结构，自重可降低40%以上，转动惯量随之减小，驱动端的启动扭矩需求更低，长时间运转的能耗表现更优，同时空心辊壁的壁厚经过核算，在额定径向载荷下的挠度变形控制在允许范围内，避免辊面中部下垂导致的物料跑偏、传动带磨损不均问题。两端伸出的轴段采用aisi1045优质碳素结构钢加工，也就是国内常说的45号钢，

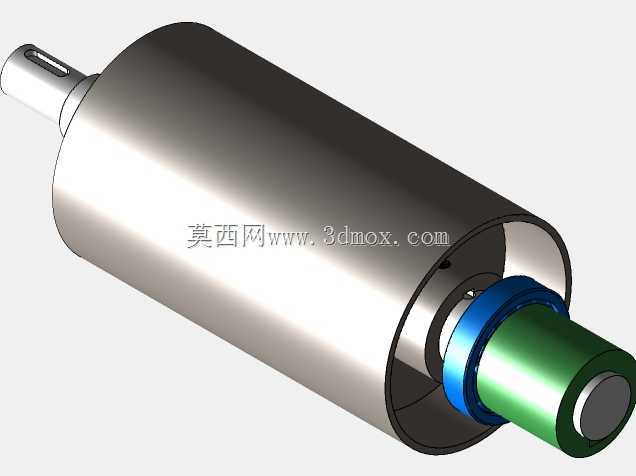

　　经过调质处理后芯部保持足够的韧性，轴颈配合位置经过精磨加工，表面粗糙度控制在Ra1.6以内，可适配深沟球轴承或者带座轴承的安装要求，轴端加工有标准键槽，能够实现周向固定，传递额定扭矩时不会出现打滑松脱的问题。辊体与轴的连接位置设置有定位轴肩与蓝色密封端盖结构，端盖一方面可以限制轴承的轴向窜动，另一方面能够阻挡输送环境中的粉尘、水汽进入轴承配合腔，延长轴承的维护周期，在食品加工、建材输送这类多粉尘、多水汽的工况下，这种密封结构的实用性尤为突出。从安装边界来看，设计时需要预留两端轴段的伸出长度，轴承座的安装中心距要匹配辊体的有效工作长度，轴端键槽的尺寸要与配套传动件的键槽规格一致，装配时需要保证两端轴承的同轴度误差控制在0.

　　05mm以内，避免辊体运转时出现径向跳动，导致传动噪声过大、轴承过早失效的问题。在实际选型应用中，这类辊筒可根据输送物料的重量调整辊壁厚度与轴径尺寸，当输送单元负载超过50kg时，可适当加大轴径并选用调心滚子轴承补偿安装误差，当用于高速输送段时，可对辊面做动平衡处理，将动平衡等级提升至G6.3以上，降低高速运转时的振动幅值。不同于焊接式的辊轴连接结构，该结构的轴与辊体采用过盈配合加定位销的连接方式，避免焊接变形导致的辊面圆柱度超差问题，加工完成后辊面的圆柱度误差可控制在0.02mm以内，保证与输送带或者卷材表面的均匀接触，不会出现局部压力过大导致的物料表面损伤。在卷材收放卷工位应用时，辊面可根据需求包胶或者做镀铬处理，

　　包胶层可以增大摩擦力，避免卷材与辊面之间出现打滑，镀铬处理则可以提升辊面的耐磨性与防锈能力，适配金属卷材、薄膜材料的加工输送需求。设计建模过程中，需要重点校核轴的疲劳强度与辊体的刚度，尤其是在跨距较大的安装场景下，要核算辊体中部的最大挠度，确保挠度值不超过辊体长度的1/2000，避免运转时出现共振问题，同时轴肩的过渡圆角要按照应力集中系数要求设计，避免圆角过小导致轴段在交变载荷下出现疲劳断裂。两端的密封结构在建模时要预留密封件的安装槽位，密封件选用丁腈橡胶材质的O型圈或者骨架油封，根据工作环境温度选择适配的密封材料，当工作环境温度超过80摄氏度时，可更换为氟橡胶密封件，提升密封结构的耐温性能。
