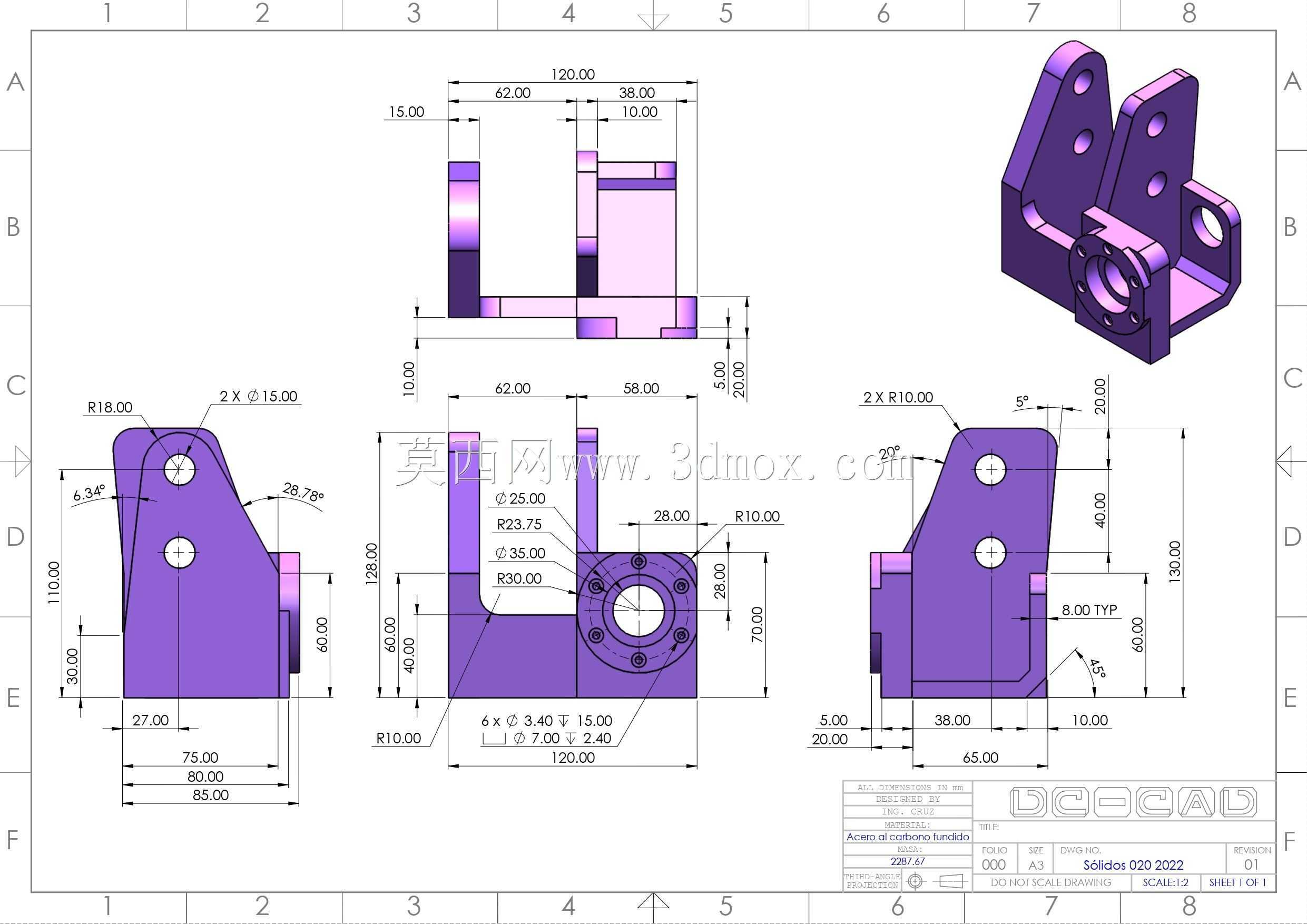

双立板带法兰连接铰接支座结构

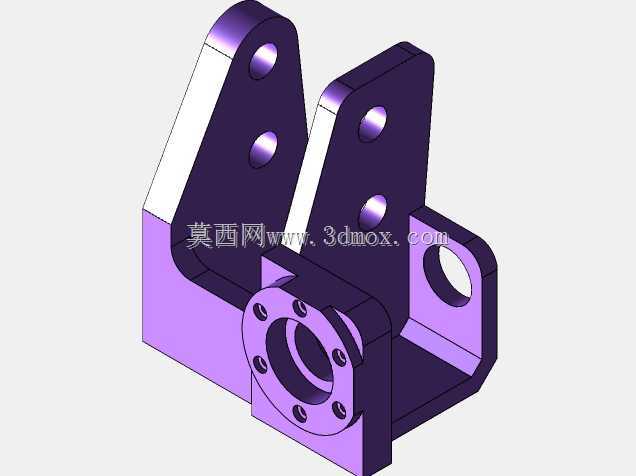

　　这类带法兰接口的双立板铰接支座，在工业自动化生产线、物料输送设备、工程机械的连杆传动系统中应用十分广泛，主要承担铰接端的载荷传递、转动副支撑以及外接执行部件的连接定位作用，是传动链路中连接固定机架与活动连杆的核心受力构件。从结构设计逻辑来看，该构件采用一体化折弯加机加工的成型思路，底部为U型槽式的基座结构，既可以通过基座侧边的光孔完成与机架面的螺栓固定，也能适配卡接式的安装工位，降低现场装配的对位难度；两侧对称布置的立板是铰接转动的核心承载部位，立板上开设的同轴销孔用于穿装铰接销轴，孔位在设计时预留了足够的配合公差带，既保证销轴转动的灵活性，也避免间隙过大导致传动过程中出现冲击异响。立板前端集成的带安装孔的法兰盘结构，

　　是区别于普通铰接支座的核心设计，法兰端面上均布的6个螺纹安装孔，可以直接对接外置的轴承座、传感检测模块或者小型执行元件，无需额外加装转接板，大幅压缩了传动端的安装空间，适配紧凑型设备的布局需求。在安装边界的考量上，该支座的立板间距、法兰端面到铰接孔中心的距离、基座底面到铰接孔中心的高度尺寸，都经过了载荷校核：立板厚度根据额定铰接载荷做了等强度优化，在保证销孔处抗挤压强度、立板根部抗弯强度的前提下，尽可能去除非受力区域的多余材料，降低构件自身重量，减少运动端的惯量。法兰端的止口设计采用H7级的配合精度，能够保证外接部件的同轴度要求，避免外接元件安装后出现偏心，导致转动过程中产生附加弯矩，影响整体传动精度。实际应用场景中，

　　这类支座常被用在气动推杆的端部铰接、输送线摆臂的转动支撑、检测工位的探头安装支架等位置：当作为气动推杆铰接端使用时，基座固定在设备机架上，双立板的销孔连接推杆缸筒尾部的铰接耳，前端法兰可以加装位置检测开关，实时反馈推杆的伸缩行程；当作为摆臂支撑时，铰接孔内穿装转轴连接摆臂，法兰端可以安装阻尼缓冲元件，限制摆臂的转动极限位置，避免硬碰撞损伤设备。设计过程中需要重点关注几个工艺细节：立板上的销孔需要在整体焊接或成型后做一次同轴度精加工，避免两侧孔位不同心导致销轴安装后出现卡滞；法兰端面与铰接孔轴线的平行度需要控制在0.05mm以内，保证外接元件的安装基准准确；基座的安装面需要做铣平处理，保证安装后支座整体的垂直度，

　　避免受载后出现附加的侧向力，缩短销轴和衬套的使用寿命。从受力特性来看，该结构主要承受径向的铰接载荷以及法兰端外接部件的倾覆力矩，因此在立板与基座的连接位置做了圆弧过渡处理，减少应力集中现象，避免长期受交变载荷后在根部出现疲劳裂纹。对于有防尘需求的应用场景，还可以在销孔外侧加装防尘密封圈，防止车间内的粉尘、切削液进入铰接转动副，延长销轴和衬套的维护周期。这类集成化的铰接支座相比传统的分体式铰接支架，减少了装配环节的累积误差，整体刚性更好，同时集成的法兰接口拓展了部件的功能扩展性，不需要针对不同的外接元件重新设计支座结构，能够大幅缩短设备的设计研发周期，降低非标设备的零部件加工成本。在三维建模过程中，需要重点还原各安装孔的位置度、配合面的公差要求以及过渡圆角的细节，保证模型导出后可以直接用于工程图生成、装配干涉检查以及有限元受力分析，为后续的零部件加工、虚拟装配提供准确的数字模型依据。
