机械传动端盖轻量化多孔安装结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612368
  • 机械传动端盖轻量化多孔安装结构
  • 机械传动端盖轻量化多孔安装结构

  在中小功率动力传动系统的箱体输出端,这类端盖结构承担着多重核心功能,既需要对箱体内部的轴承、齿轮等传动件形成轴向限位,阻隔外界粉尘、切削液进入箱体内部破坏润滑环境,也要为外接传动构件提供精准的定位基准,同时还要在有限的安装空间内平衡结构强度与整体重量。从实际应用场景来看,这类结构常见于小型内燃机组、伺服传动模组、农用机械分动箱的输出侧,部分轻量化电动代步车的轮边减速机构也会采用类似的端盖设计,因为这类场景往往对安装空间的占用、部件自重都有比较严苛的要求,传统实心端盖虽然加工简单,但自重偏大,且在高速运转工况下容易因为质量分布不均带来额外的振动负荷。

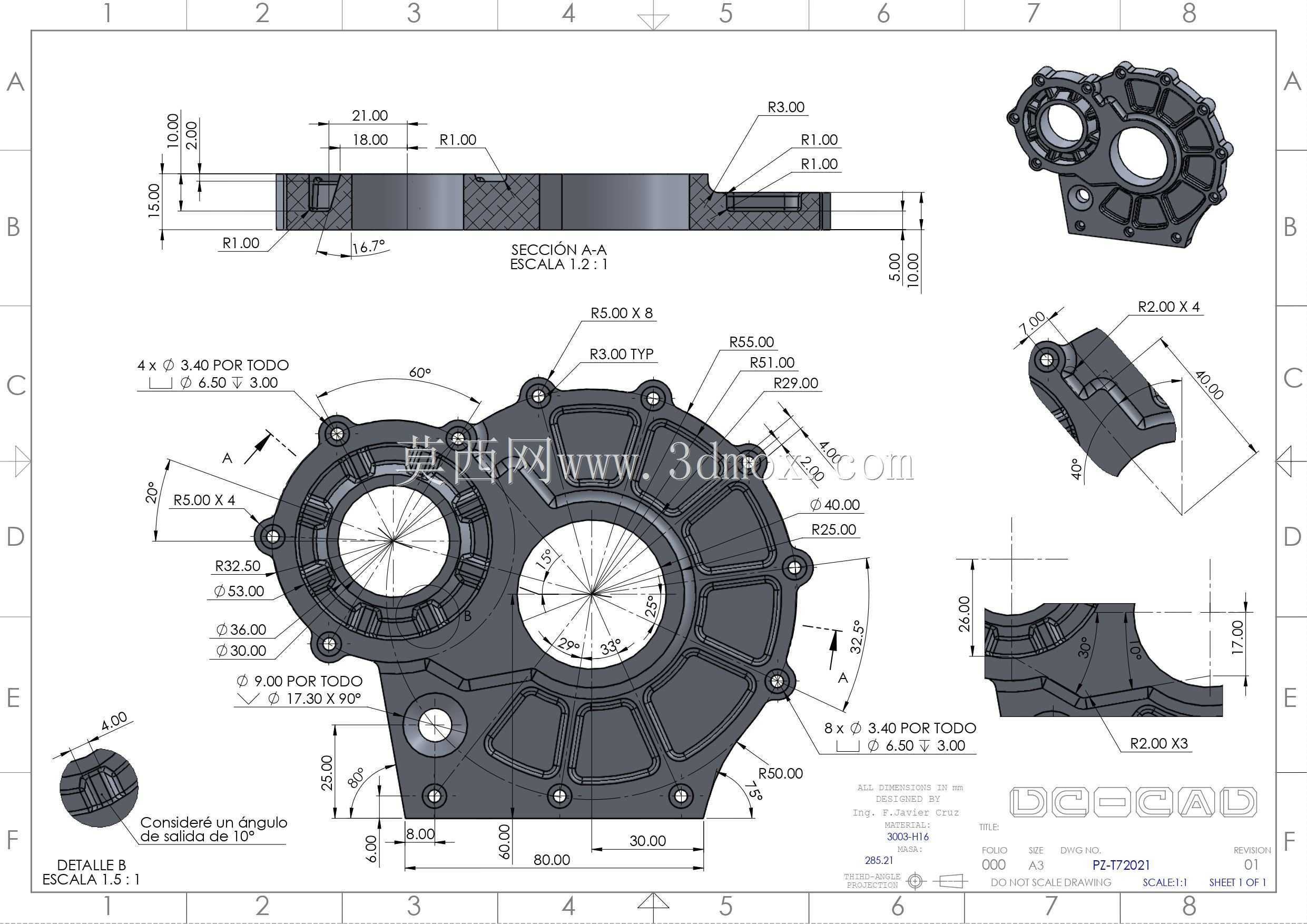

  设计这类结构的时候,首先要明确的是安装边界的约束条件:端盖外圈的法兰边均匀分布的螺栓孔,需要和箱体端面的预制螺纹孔完全同轴,孔位的位置度公差通常要控制在0.05mm以内,否则安装时会出现螺栓别劲、密封面压合不均的问题,长期使用容易出现密封失效漏油的情况。法兰边的厚度不需要做的过厚,通常根据连接螺栓的公称直径来设定,比如采用M6螺栓连接时,法兰边厚度保持5-6mm即可满足压紧力的强度要求,过厚只会徒增重量,没有实际工程意义。

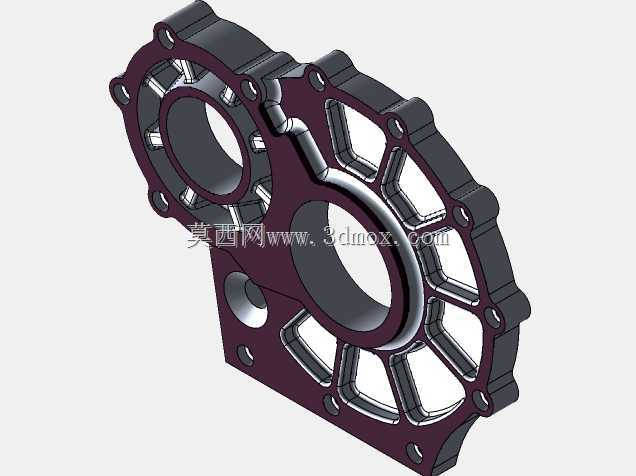

  端盖上的两个大小不一的同轴孔,是为了适配不同规格的轴承外圈安装,大孔对应主传动输出轴的支撑轴承,小孔对应辅轴或者定位销的穿过位,两个孔的同轴度公差需要控制在0.03mm以内,孔壁的表面粗糙度要达到Ra1.6,才能保证轴承压装后不会出现偏斜,避免轴系运转时出现卡滞、异常磨损的问题。孔与孔之间的连接筋板采用了放射状的布局设计,这种设计思路和轮毂的辐条结构逻辑一致,能够在大幅减少实体材料用量的同时,保证端盖整体的径向刚度,不会因为轴系的轴向窜动、径向载荷冲击出现结构变形。筋板的厚度不需要和实体区域保持一致,通常取法兰边厚度的0.7-0.8倍就足够,筋板之间的镂空区域一方面是为了减重,另一方面也能在端盖装配时提供观察窗口,方便操作人员查看内部密封件的安装状态,后期维护时也能通过镂空位置快速检查轴承的润滑脂留存情况,不需要完全拆下端盖就能完成初步的故障排查。

  端盖侧面预留的小型斜向通孔,是为润滑管路或者传感器走线预留的通道,在部分需要实时监测轴承温度的应用场景里,可以通过这个孔将温度传感器的探头直接延伸到轴承外圈位置,不需要额外在箱体上打孔加工,减少了箱体的加工工序,也降低了箱体出现漏油点的风险。这个斜孔的角度设计需要避开内部的传动件运动轨迹,孔的末端要做倒角处理,避免穿线或者安装管路接头时划伤密封件,孔的内壁粗糙度不需要过高,达到Ra3.2就可以满足使用要求。

  在实际选型适配的时候,需要先核对端盖的安装止口尺寸,止口的配合公差通常采用H7/h6的间隙配合,既方便装配时的对位,也能保证端盖和箱体的同轴度。密封面的平面度要控制在0.02mm以内,装配时配合对应的密封垫片或者密封胶,就能实现可靠的静密封效果。另外需要注意的是,这种带镂空筋板的端盖不适合用在有大量硬质粉尘、飞溅金属碎屑的加工场景,因为镂空位置容易积存杂物,长期使用可能会有杂物掉落进箱体内部的风险,这类场景下还是需要搭配防尘罩使用,或者选用实心结构的端盖。

  从建模逻辑来看,绘制这类结构的时候可以先绘制端盖的整体外轮廓草图,通过拉伸做出基础的实体结构,再通过切除命令做出两个主安装孔和外圈的螺栓安装孔,之后绘制放射状的筋板轮廓,拉伸切除出中间的镂空区域,最后对所有的锐边做倒圆角处理,避免应力集中。倒圆角的半径不需要过大,通常取R1-R2即可,过大的圆角反而会影响密封面的有效接触面积,也会增加加工时的刀具路径复杂度。需要特别注意的是螺栓孔的沉头深度要和所选螺栓的头部高度匹配,保证螺栓拧紧后头部不会突出法兰端面,避免和外接的其他部件出现运动干涉。
