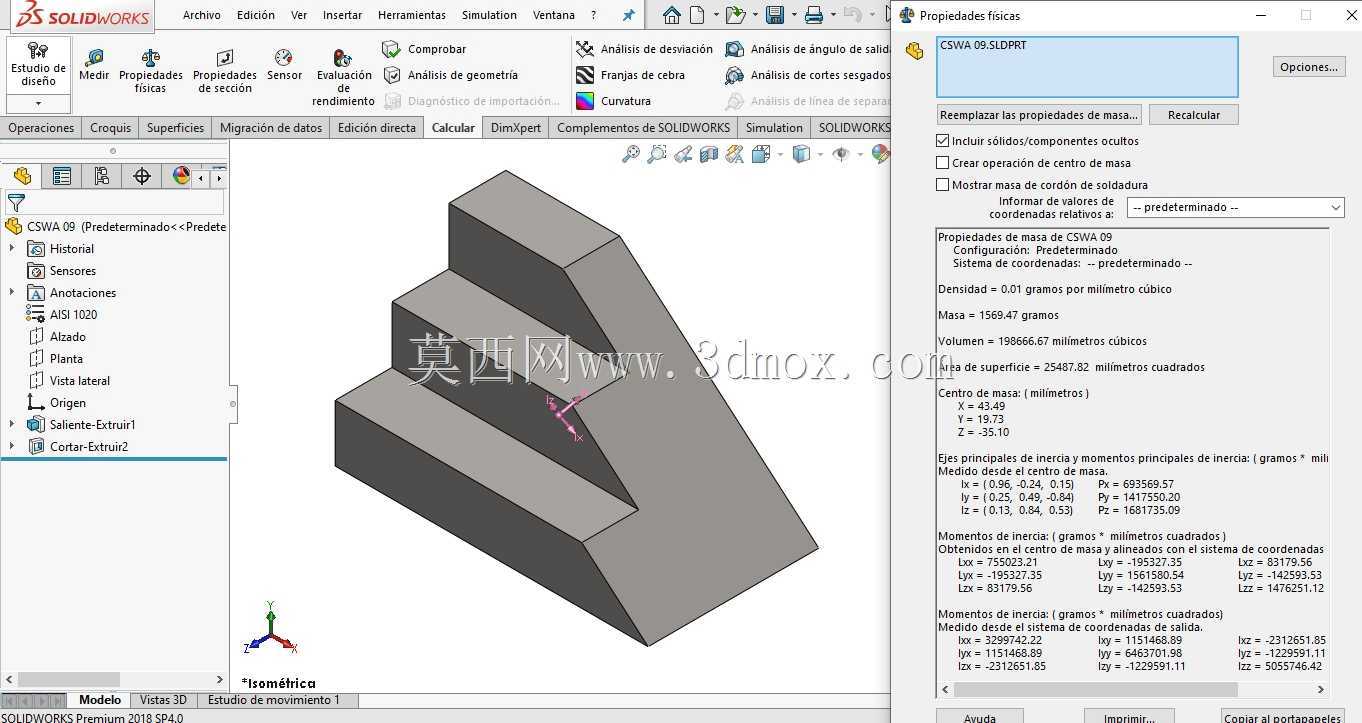

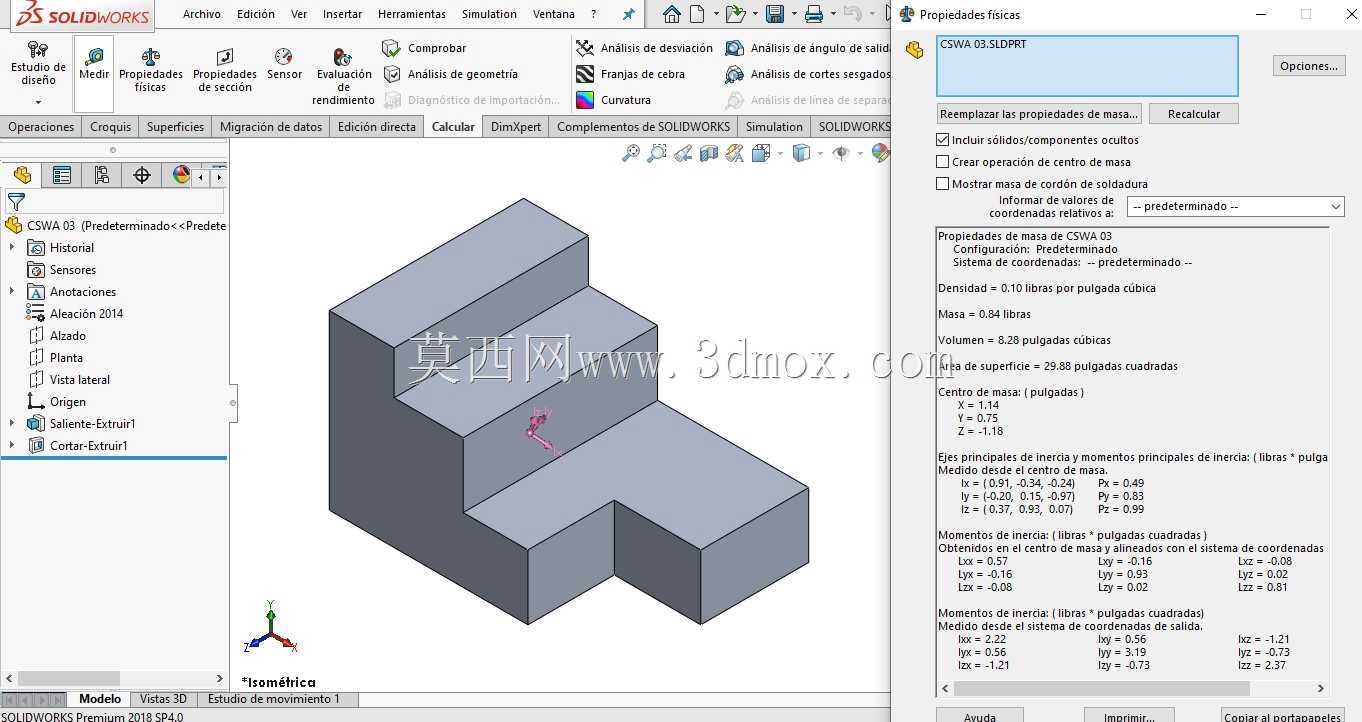

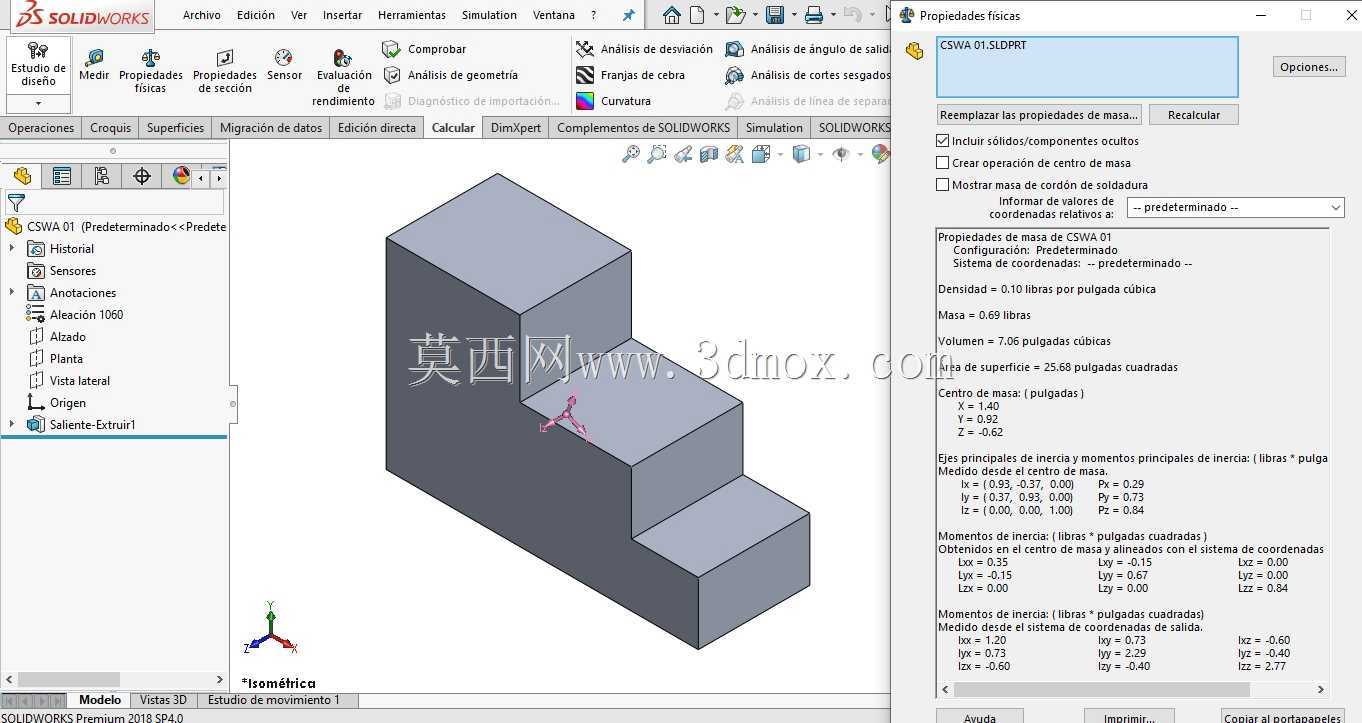

阶梯式块体CSWA练习三维结构

　　这类阶梯式块体结构，最常见的应用场景是机械设计基础技能考核、入门级结构建模实操训练，也可作为工装夹具里的定位垫块、输送线旁的阶梯挡块、小型设备的安装垫高座使用，别看结构简单，实际在车间产线的工装工位上，这类带阶梯落差的实心块体使用率非常高，比如装配工位上用来承托不同高度的工件，避免工件直接接触台面造成刮擦，也能在检测工位作为高度基准块，配合百分表完成工件平面度、高度差的快速校验。

　　从功能特性来看，这个阶梯块采用三级等宽阶梯落差设计，整体为实心均质结构，没有额外的镂空、安装孔或者卡扣结构，所有棱边均保留直角过渡，没有做倒角或者圆角处理，这种设计一方面是为了建模练习时覆盖基础的拉伸、特征叠加、质量属性计算等核心操作，另一方面作为实际垫块使用时，直角棱边可以更好地贴合工件和安装台面，不会因为圆角造成定位间隙，保证支撑的稳定性。三个阶梯的高度差保持均匀递进，宽度方向和整体块体的宽度一致，没有做侧边收窄或者突出，放置在台面上时，整个底面完全贴合支撑面，不会出现翘边或者倾斜的情况，承重时受力均匀分布在整个底面，不会因为局部应力集中造成台面压痕或者块体变形。

　　设计思路上，这类结构优先保证几何尺寸的规整性，所有特征均基于正交基准面生成，没有复杂的曲面或者空间角度特征，建模时从基底长方体开始，逐次向上叠加不同高度的拉伸特征，每一级阶梯的端面都保持和基准面平行，方便后续在软件里直接测量各阶梯的高度、宽度、深度尺寸，也能快速计算整体的体积、质心位置、惯性矩等质量属性参数，刚好匹配CSWA考核里对基础建模能力、质量属性查询能力的考察要求。如果是作为实际工装垫块使用，这种规整结构也方便后期根据实际工位需求，在对应阶梯面上加工安装孔、定位销孔，不需要额外调整基准，直接以现有端面作为加工基准即可，能减少二次装夹的找正时间。

　　外形尺寸与安装边界方面，这类阶梯块的整体轮廓为长方体基底，三级阶梯沿着长度方向逐次递降，总长度方向的尺寸要覆盖三个阶梯的进深总和，宽度方向保持统一尺寸，总高度为最高一级阶梯的顶面到基底底面的距离，安装时只需要保证放置区域的平面度满足支撑要求，预留的安装空间只需要略大于整体外轮廓即可，不需要额外预留操作间隙，因为结构本身没有活动部件，也没有外接的管线或者连接件，放置到位后就可以直接使用。如果是作为检测基准块使用，需要保证块体的材质均匀，加工后各阶梯面的平面度、相邻面的垂直度满足公差要求，建模时预留的加工余量可以根据实际加工工艺调整，比如采用铣削加工时，每个面预留0.1到0.2毫米的精加工余量，保证最终成品的尺寸精度。

　　在实际建模练习过程中，这类结构也能帮助初学者快速掌握SolidWorks里的基础操作逻辑，比如草图绘制时的尺寸标注约束、拉伸特征的起止条件设置、多实体环境下的特征合并、质量属性面板的参数读取，这些操作都是后续复杂结构建模的基础，很多刚接触三维建模的从业者，都是从这类简单块体结构开始，逐步建立空间建模的思维逻辑，理解特征叠加的设计思路，避免一开始就接触复杂曲面造成的学习障碍。而在实际生产场景里，这类看似简单的阶梯块，往往是工装夹具里最基础的组成部分，很多复杂的定位工装都是在这类基础块体上拓展安装孔、定位销、夹紧机构等结构，掌握这类基础结构的设计要点，也能为后续复杂工装设计打下扎实的基础。
