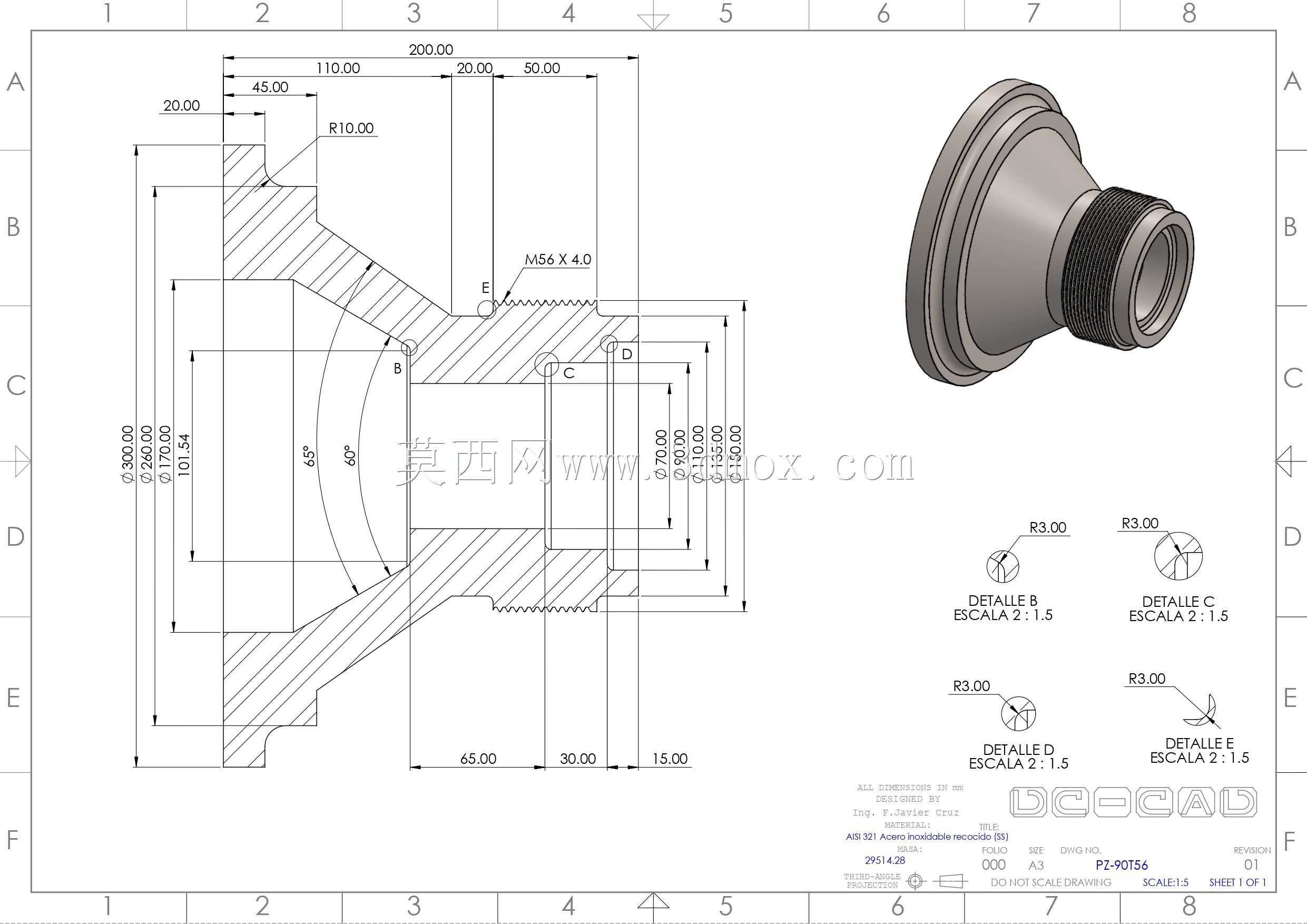

回转类带螺纹接口法兰式连接接头结构

　　该回转类连接结构主要应用于流体管路系统的终端转接场景，常见于工业液压回路、气动输送管线、中低压流体传输设备的接口部位，承担不同通径管路之间的过渡连接、介质流向转向以及端部密封衔接的功能，在机床冷却系统、工程机械液压管路、化工流体输送管线中都能见到同类型结构的实际应用。从结构设计逻辑来看，该零件采用一体回转加工成型思路，整体为轴对称回转体结构，大端采用法兰式贴合面设计，贴合端面预留有密封安装位，可适配平垫、O型圈等多种密封形式，保证连接后的端面密封性能，避免介质输送过程中出现渗漏问题；小端加工有标准外螺纹结构，可直接与对应规格的内螺纹管路部件旋合连接，无需额外转接配件即可完成装配，减少了管路系统的连接节点数量，降低了潜在的渗漏风险点。

　　从尺寸边界来看，该零件总轴向长度控制在110mm范围内，大端法兰部位最大外圆直径为200mm，法兰贴合面到内部弧形过渡腔的轴向距离为45mm，螺纹端公称直径为M56，螺距4mm，螺纹段有效旋合长度为20mm，能够满足常规DN50通径管路的连接通流需求，内部流道采用45°弧形过渡结构，避免了流道直角转折带来的介质阻力激增问题，同时减少了介质内杂质在转折部位的淤积概率，提升管路长期运行的通畅性。在细节结构设计上，法兰端外圆设置有R10的圆弧过渡，避免了直角棱边带来的应力集中问题，同时也能在装配过程中避免锐边划伤操作人员或密封件；内部流道与螺纹端衔接部位设置有阶梯定位面，可在螺纹旋合到位后实现轴向定位，保证螺纹旋合深度的一致性，

　　避免因旋合过深导致流道通径缩小，或是旋合过浅导致连接强度不足的问题。零件外表面的阶梯结构除了满足流道设计需求外，也为装配过程中的工装夹持提供了定位基准，加工时可采用三爪卡盘夹持小端螺纹毛坯部位，一次装夹完成大端法兰外圆、端面、内流道的粗精加工，再二次装夹夹持大端法兰部位完成螺纹段的车削加工，有效保证各段回转结构的同轴度要求，同轴度公差可控制在0.04mm以内，满足高速流体输送或是带一定压力工况下的连接精度要求，避免因同轴度偏差导致装配后出现偏载、密封件偏磨的问题。从安装适配性来看，该结构的法兰端可直接与对应规格的设备法兰面通过螺栓压紧连接，也可根据实际使用需求在法兰端面加工密封槽适配不同压力等级的密封件，螺纹端可直接对接硬管、

　　软管类管路部件，整体安装空间占用较小，径向最大尺寸仅为200mm，轴向安装预留空间只需120mm即可完成装配操作，适合在设备内部管路排布紧凑的场景下使用。在实际选型应用中，该类结构可根据输送介质的不同选择对应的加工材质，输送常规水性介质可采用普通碳钢做表面防锈处理，输送腐蚀性介质可采用不锈钢材质加工，输送高压油液介质可采用合金结构钢做调质处理提升整体结构强度，不同材质加工的同结构零件可实现安装尺寸的完全互换，无需对配套连接部位做额外修改，能够有效降低设备管路系统的备件储备种类，提升后期维护的便捷性。结构上的多段阶梯外圆也为后续加装防护套、感应开关等附属配件预留了安装位置，无需额外在零件上焊接支架或是加工安装孔，避免了二次加工对零件整体结构强度的破坏。
