带法兰安装位的异形机械连接基座结构

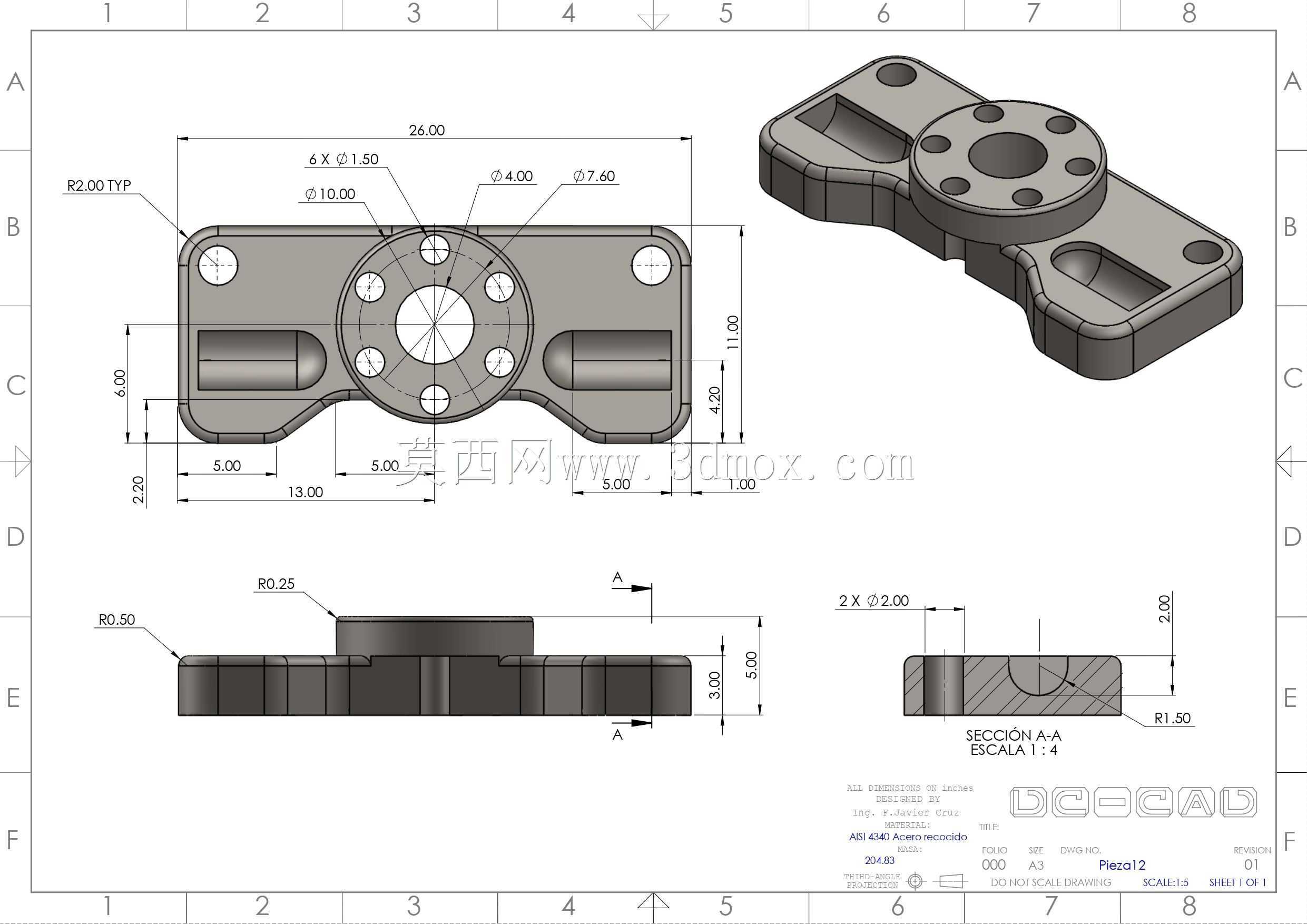

　　在工业传感检测、小型执行机构安装的场景里，这类带中心法兰凸台的异形连接基座是很常见的安装载体，很多现场的安装工位受限于设备本体的预留空间，没法采用规则方形或者圆形的标准安装座，必须根据周边的避让空间做异形轮廓设计，才能在有限的安装区域里同时满足定位精度、连接强度和周边部件的避让要求。从结构设计逻辑来看，这个基座的核心功能是给上方的圆形传感元件或者小型回转执行件提供稳定的安装基准，中心区域的圆形法兰凸台均匀分布了6个Φ1.5的安装孔，围绕Φ10的中心定位孔布置，这个中心孔既可以作为传感元件的探测通道，也能作为回转件的轴系避让空间，保证安装在上方的部件可以和基座下方的被测结构形成无干涉的配合。法兰凸台的厚度做了5mm的加高设计，

　　一方面是给安装螺钉提供足够的啮合长度，避免薄基座拧入螺钉时出现滑牙或者连接强度不足的问题，另一方面加高的凸台也能形成定位止口的效果，安装配套部件时可以直接靠凸台外圆做初定位，不用反复调整安装位置的同轴度，能大幅减少现场装配的调校时间。基座的主体轮廓做了两端延伸的耳板设计，两端耳板上各设置了一个Φ7.4的安装通孔，配合Φ4的沉孔结构，用来穿装固定螺钉把整个基座锁在设备本体上，两个固定孔的中心距做了26mm的设计，刚好匹配很多小型设备机架上预留的标准安装孔距，不用在现场重新打孔攻丝，降低现场改装的工作量。耳板和中间法兰连接的区域做了R2的过渡圆角，避免直角连接处出现应力集中，毕竟这类基座很多时候用在有振动的工业设备上，

　　长期受振动载荷如果是直角连接很容易出现疲劳裂纹，圆弧过渡可以把应力分散到更大的区域，提升整体的结构抗疲劳性能。基座的底面做了2处深度2mm的凹槽结构，这两处凹槽一方面是减少基座和安装面的接触面积，很多设备的安装面没法做到完全平整，过大的接触面积会因为平面度问题导致基座安装后出现翘曲，影响上方安装部件的定位精度，减少接触面积后只需要保证安装孔周边的平面度就能让基座安装稳固；另一方面凹槽也可以作为走线槽，给安装在基座上的传感元件预留布线空间，避免线缆被压在基座和安装面之间出现磨损破皮的问题。从尺寸边界来看，整个基座的总长度控制在26mm，总宽度11mm，主体基座的厚度3mm，加上法兰凸台的总高度是5mm，整体的安装占用空间非常紧凑，

　　适合用在小型自动化设备、检测工装这类安装空间局促的场景里。两端的固定孔距离基座侧边的距离做了5mm的预留，保证安装时螺钉有足够的操作空间，不会因为离边缘太近导致扳手或者批头没法正常操作。剖视图里能看到基座的法兰凸台和主体板的连接位置做了R1.5的内圆角，同样是为了降低应力集中，同时在注塑或者机加工的时候也能减少刀具的磨损，避免锐角位置出现崩边的问题。这类基座在实际使用的时候，通常会根据安装场景选择铝合金或者工程塑料作为加工材料，用在有承重要求的场景就选6061铝合金做阳极氧化处理，提升表面耐磨和抗腐蚀性能，用在轻载检测场景就选POM或者ABS工程塑料注塑加工，降低批量生产的成本。设计的时候特意把所有的安装孔位都做了统一的公差匹配，固定安装孔采用H7的公差等级，中心定位孔采用H6的公差等级，保证和配套的定位销、安装螺钉形成合适的配合精度，既不会因为公差太小导致装配困难，也不会因为公差太大出现安装间隙导致定位偏移。另外基座的所有外露棱边都做了0.2mm的倒角处理，避免装配的时候划伤操作人员，也能去除机加工或者注塑产生的毛边，提升零件的外观一致性。在实际选型应用的时候，这类基座可以直接配套外径10mm的圆形接近开关、光电传感器或者小型旋转阻尼器使用，不需要额外做转接板，两个端耳的固定方式可以适配不同的安装面，不管是平面安装还是侧面垂直安装都能保证足够的连接强度，不会因为安装方向的问题出现部件松动偏移的情况。
