CSWA认证练习用铰接式支座结构

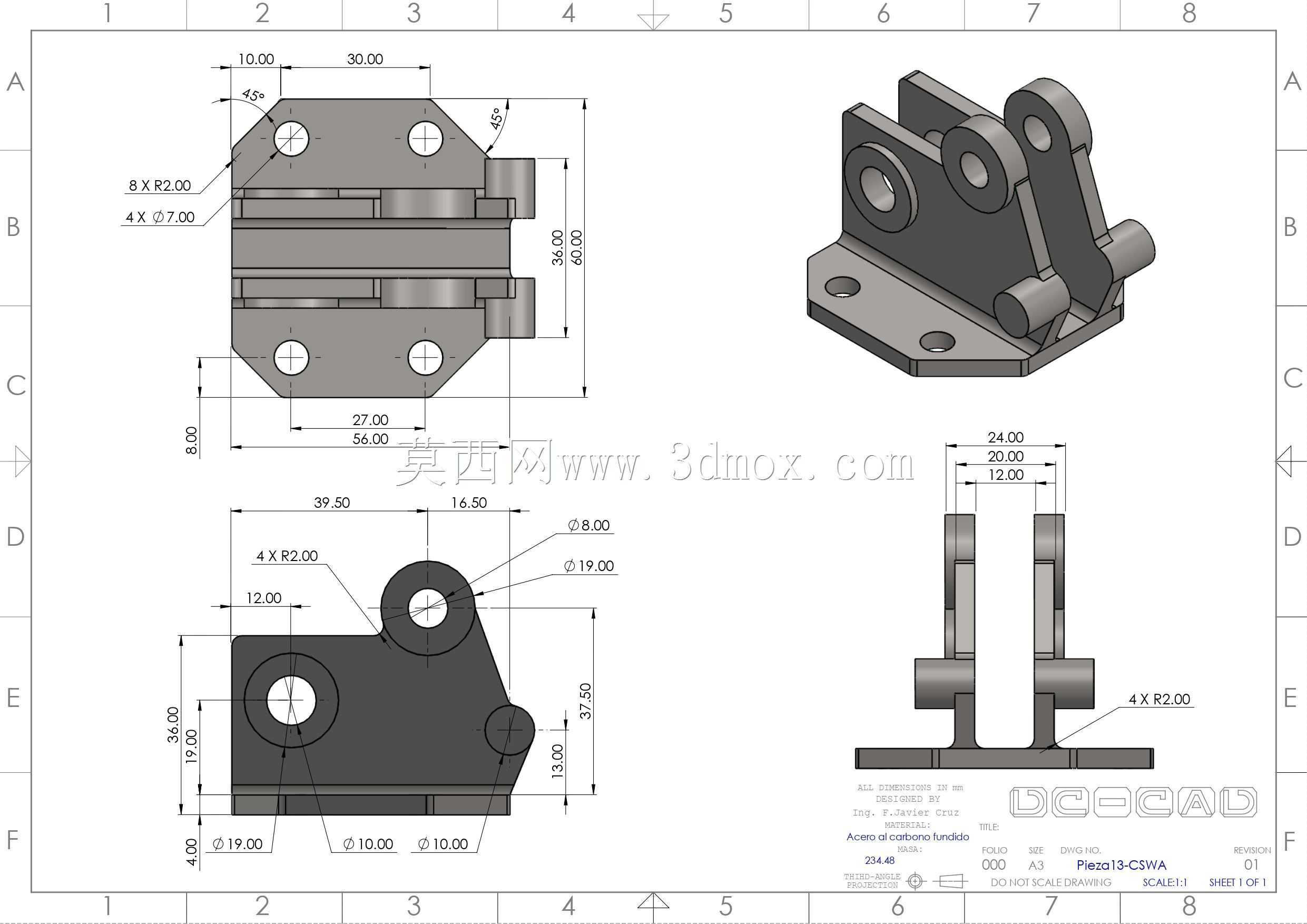

　　该铰接式支座结构属于典型的机械连接承载类零件，常应用在需要实现小角度摆动铰接的工业设备场景中，比如自动化产线的摆臂连接基座、小型工装夹具的翻转支撑位、检测设备的角度调节安装位，也可作为CSWA技能考核的典型练习建模案例，帮助建模者掌握带多安装孔、铰接耳、定位凸台类零件的建模逻辑。从结构功能来看，零件底部为带四个沉头安装孔的方形安装底板，沉孔设计可让内六角螺栓安装后头部完全沉入板面，不会突出底板平面干涉安装贴合，保证支座与安装基面的完全贴合，避免安装后出现翘曲影响铰接精度。底板上方的主体部分分为上下两层叠合结构，上层设置两组同轴铰接耳板，耳板上加工有同轴销孔，用于穿装铰接销轴，实现与外接摆动件的转动连接，

　　耳板侧面的凸台结构用于限制销轴的轴向窜动，同时也可作为铰接部位的加强筋，提升耳板在承受径向载荷时的结构强度，避免反复摆动后耳板根部出现应力断裂。零件侧方伸出的定位凸台带有定位销孔，可在安装时配合定位销实现支座的快速精准定位，减少安装调试时的找正时间，凸台的厚度与安装基面的高度差经过匹配设计，不会与底板安装螺栓的操作空间产生干涉。从尺寸设计来看，底板整体长宽尺寸控制在30mm×27mm区间，底板厚度6mm，主体总高度36mm，铰接耳板的销孔中心距底板安装面高度为28mm，销孔直径为8mm，所有安装孔的位置度公差在建模时按照IT7级精度设定，可满足常规工业设备的装配精度要求，四个安装孔的中心距分别为22mm与19mm，

　　适配常见的安装板孔位布局，无需额外加工转接板即可直接安装。建模过程中需要注意多个特征的基准统一，所有孔位的定位基准均以底板的两个相邻侧边为第一第二基准，保证加工时的基准重合，避免基准不重合带来的尺寸误差；铰接耳板的同轴销孔需要保证同轴度在0.02mm以内，否则穿装销轴后会出现卡滞、摆动不畅的问题，建模时可采用同一草图拉伸切除的方式生成两个耳板的销孔，避免分别绘制草图带来的同轴度误差。零件上所有的锐边均做了R2的圆角过渡，一方面是消除加工后的锐边毛刺，避免装配时划伤操作人员，另一方面圆角过渡可降低零件在载荷作用下的应力集中系数，提升零件的疲劳寿命，尤其是铰接耳板的根部位置，圆角过渡可大幅降低摆动载荷带来的应力集中，避免耳板从根部断裂。

　　在实际选型应用时，若用于承受较大径向载荷的场景，可将零件材质选用45号钢并做调质处理，若用于轻载的检测设备场景，可选用6061铝合金加工，在保证结构强度的同时降低零件自重。该结构的铰接间隙可通过选配不同公差等级的销轴进行调整，常规工况下选用H7/g6的间隙配合即可满足灵活摆动的需求，若需要高精度的角度调节，可选用H7/h6的过渡配合，减少铰接间隙带来的角度误差。建模练习时，可先从底板的基础特征开始绘制，依次向上叠加主体结构、铰接耳板、侧方定位凸台，最后添加孔特征与圆角特征，遵循先主体后细节、先大特征后小特征的建模顺序，可减少特征建模失败的概率，同时也方便后续对零件尺寸进行参数化修改，适配不同的安装空间需求。需要注意的是，底板上的沉孔深度需要匹配所选螺栓的头部高度，保证螺栓安装后不突出板面，沉孔直径要大于螺栓头部外径1-2mm，给螺栓安装留出足够的操作空间，避免螺栓无法顺利拧入。铰接耳板的厚度设计为5mm，可满足直径8mm销轴的剪切强度要求，在承受1000N以内的径向载荷时不会出现耳板变形的问题，若需要承受更大载荷，可适当增加耳板厚度或者提升销轴的材质强度。
