汽车发动机气门室罩盖结构设计

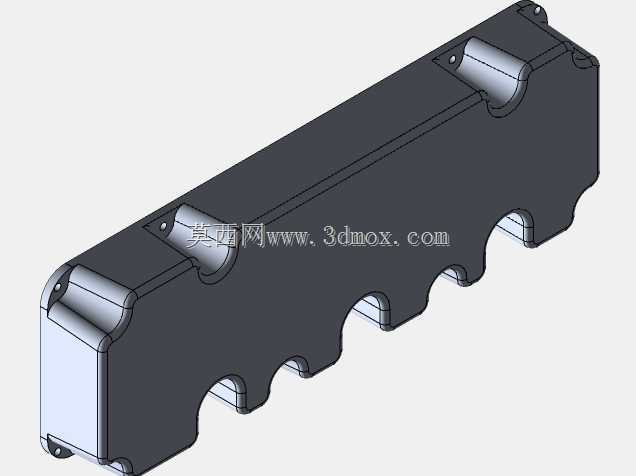

　　该零件为汽车发动机配气机构外侧的气门室罩盖，属于发动机上部核心覆盖密封构件，主要作用是封闭气缸盖顶部的气门传动组件，形成独立的润滑腔室，阻挡机油飞溅外泄，同时隔绝外部粉尘、水汽进入配气机构，维持曲轴箱通风系统的压力稳定。

　　从结构设计来看，整体采用长条形薄壁壳体形态，主体壁厚均匀，兼顾轻量化与结构刚性需求。壳体下边缘设计有连续的波浪形贴合面，该轮廓完全匹配气缸盖顶部的燃烧室凸起排布，能够实现与缸盖结合面的精准贴合，配合密封垫可形成连续可靠的密封界面，避免机油从结合缝隙渗漏。壳体两端及上部分布有多个带安装孔的凸台结构，凸台位置经过受力优化，可通过螺栓将罩盖整体压紧固定在气缸盖上，凸台处做了局部加厚处理，能够分散螺栓锁紧时的压紧力，防止薄壁壳体在装配应力下出现开裂、变形。

　　壳体上部设置的两处凸起结构为机油加注或油气分离预留安装空间，可集成机油加注口、曲轴箱通风阀等功能接口，满足发动机日常维护与废气循环的使用需求。壳体边角位置均做了圆弧过渡处理，既能够降低模具成型时的应力集中，也可避免装配过程中锐边划伤操作人员，同时减少运行过程中应力开裂的风险。

　　在实际装车场景中，该零件直接暴露在发动机舱上部，需要持续承受发动机运行产生的高低温交变、机油腐蚀以及整车振动，因此结构设计上充分考虑了共振抑制，通过壳体表面的自然弧度与局部加强结构提升固有频率，避免与发动机怠速工况产生共振。安装边界方面，其下表面轮廓完全适配对应机型气缸盖的顶部尺寸，所有安装孔位与缸盖螺纹孔一一对应，装配时无需额外修改即可直接对位，周边预留的间隙可避开点火线圈、线束等发动机舱周边部件，不会出现装配干涉。该类罩盖的设计直接影响发动机的密封可靠性与NVH表现，是发动机外围结构设计中兼顾功能与装配工艺的典型零件。
