汽车轮毂轮辋曲面结构三维设计

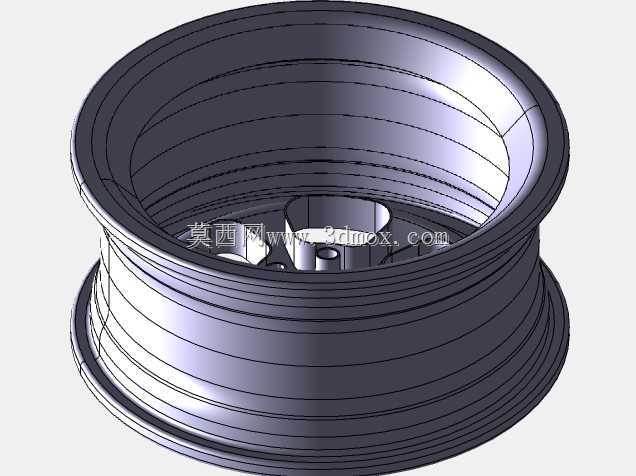

　　该轮辋模型的建模逻辑完全围绕乘用车车轮的实际装配需求展开，整体为轴对称回转结构，建模时先绘制过回转轴线的半剖轮廓草图，再通过回转命令生成主体曲面，后续再对轮缘、胎圈座、轮辐安装台等局部特征做细化处理，所有曲面过渡均保留了实际冲压成型所需的圆角，避免出现锐边导致应力集中。从实际装车场景来看，这类轮辋主要用于承载轮胎并传递车轴与地面之间的载荷，轮辋外侧的凸缘用于卡住轮胎胎圈，限制轮胎在充气和行驶过程中发生轴向窜动；内侧的环形凹槽为轮胎拆装提供操作空间，无需过度扩张胎圈即可完成轮胎的装卸作业。中部的安装凸台预留了螺栓过孔与中心定位孔，中心孔与车轴轴头采用间隙配合实现初定位，周向均布的螺栓孔则通过轮毂螺栓将轮辋与轮辐、

　　转向节或后桥半轴紧固为一体，安装面的平面度在建模时就做了约束，避免装车后出现轮辋跳动。设计过程中需要重点控制胎圈座的直径公差与表面粗糙度，这两个参数直接影响轮胎与轮辋的密封性能，若尺寸偏差过大，会导致轮胎慢漏气甚至在行驶中脱圈；轮辋的轴向宽度也需要与轮胎断面宽度匹配，过宽会导致胎侧过度拉伸，过窄则会让轮胎胎面接地面积不足，加剧磨损。模型的内外轮廓均采用连续的变半径曲面，既保证了整体结构刚度，也尽可能降低了自身重量，轮辋本体的壁厚沿轴向做了差异化设计，受力较大的胎圈座区域壁厚更大，非承载的凹槽区域适当减薄，兼顾强度与轻量化需求。在结构校核层面，可直接基于该三维模型抽取中面生成有限元网格，模拟冲击、弯曲疲劳、径向疲劳等台架试验工况，验证不同壁厚下的应力分布，提前优化易出现裂纹的转角位置；同时该模型也可用于轮胎装配干涉检查、车轮动平衡模拟，以及四轮定位参数匹配验证，覆盖从结构设计到装配验证的全流程需求。
