汽车用异形冲压连接固定支架

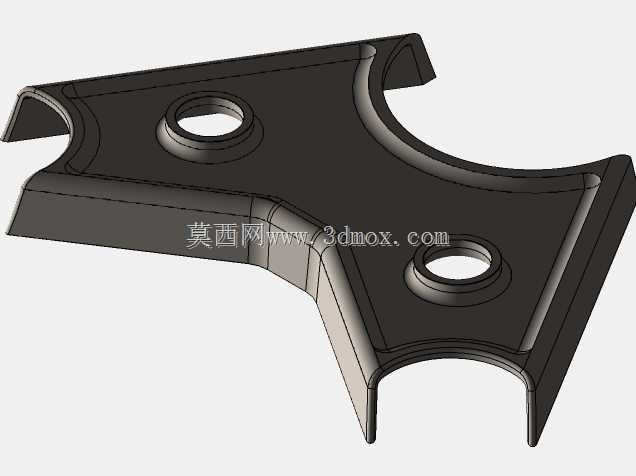

　　该零件属于典型的汽车车身与底盘附件连接用异形钣金支架，整体采用薄钢板一次冲压成型，结构上同时集成了定位、承托、避让与安装孔位功能。从三维形态看，零件并非简单平板折弯，而是根据周边装配空间进行了多向翻边和局部下沉，两侧弯折形成近似支腿的结构，用于在受限空间内跨过相邻部件，避免装配干涉。中部两个带凸台的圆孔是主要安装特征，孔周通过拉深形成局部加强环，既提高了孔位刚度，也为螺栓或衬套提供了贴合面。这种设计在不增加板厚的前提下，能够显著改善孔边受力状态，降低长期振动工况下出现开裂、变形的风险。零件外轮廓带有多处弧形缺口和让位边，说明其在整车布置中需要与管路、线束或相邻覆盖件保持安全间隙。边缘翻边不仅提高了整体抗弯能力，

　　也使冲压后的零件在搬运和装配过程中不易产生锐边划伤。实际使用时，这类支架通常承担传感器、管路卡扣、装饰件或小型附属模块的固定任务，安装面需与被连接件保持稳定贴合，因此模型中对平面度、孔位同轴度及折弯回弹控制都有较高要求。设计思路上，优先保证安装点位置准确，再通过轮廓裁切和局部加强满足轻量化与刚度平衡。建模时应重点还原板材厚度、折弯圆角、拉深凸台及孔口倒角，这些细节直接影响后续展开计算、模具工序排布和装车验证。安装边界方面，两个孔中心距决定了与对手件的匹配关系，支腿高度和折弯角度决定了与下方部件的避让距离，外轮廓最大宽度则限制其在总成中的布置空间。对于结构工程师而言，该件可作为异形冲压支架的参考案例，用于分析如何在复杂空间内用最少材料实现多点固定，并通过几何特征提升钣金件的耐久性能。
