汽车用空心衬套类同轴圆筒构件

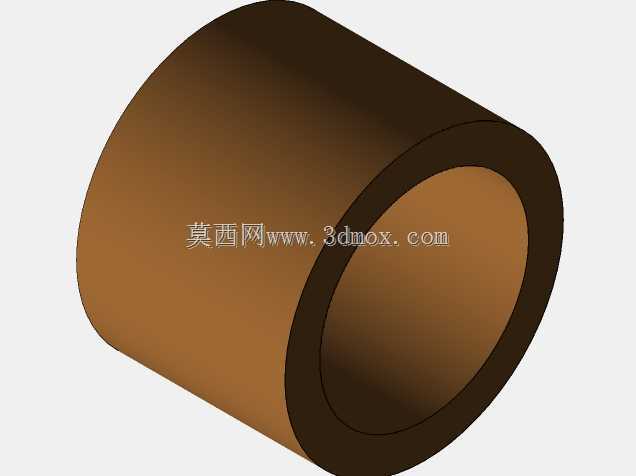

　　该构件为同轴空心圆筒结构，整体采用等壁厚回转体构型，内外圆柱面保持严格同轴度，两端面与轴线垂直，无额外凸缘、卡槽或外接定位结构，属于典型的薄壁套类支撑耐磨件。这类构件在乘用车底盘、传动机构以及内饰辅助支撑场景中十分常见，主要套设于销轴、连杆或固定轴外侧，为相对运动的部件提供径向支撑，同时隔绝金属部件直接接触，降低摩擦损耗，缓冲小幅振动与径向冲击。

　　从实际使用工况来看，这类衬套常布置在控制臂铰接点、踏板转轴、换挡连杆连接位等位置，工作过程中持续承受径向载荷，部分工况下还会伴随小幅摆动摩擦，因此内外圆的尺寸精度、表面粗糙度以及壁厚均匀性直接影响配合松紧度与使用寿命。建模过程中优先以旋转特征完成主体构型，先绘制过轴线的半剖轮廓，标注内外径、轴向长度与壁厚尺寸，约束轮廓线与轴线的平行关系，回转生成实体后再对两端棱边做微小倒角处理，避免安装时刮伤配合轴表面，也消除锐边应力集中。

　　设计阶段需要重点把控安装边界：构件的外径需与安装座孔形成过渡或过盈配合，内径与穿入销轴保持间隙配合，轴向长度需略小于安装位两侧限位面的间距，预留受热膨胀与装配公差余量，避免工作过程中出现轴向卡滞。壁厚取值需要兼顾结构强度与装配空间，过薄会导致受压变形、配合失效，过厚则会占用多余安装空间、增加不必要的重量。内外圆柱面的圆柱度公差需要控制在合理范围，避免出现锥度、椭圆度过大导致局部接触应力集中，加速磨损。

　　该类零件结构简洁，没有复杂曲面或异形特征，建模逻辑清晰，既可以作为套类零件建模的基础练习案例，也可直接用于装配模拟、干涉检查与工况受力分析，帮助设计人员验证铰接点位的配合间隙与运动行程，提前排查装配阶段可能出现的同轴度偏差、轴向尺寸冲突等问题。
