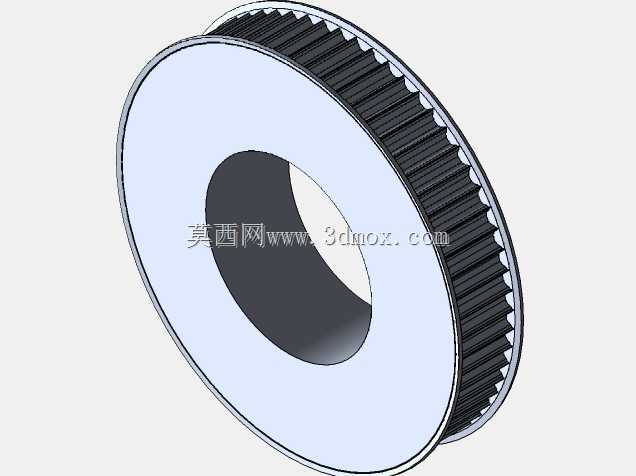

汽车传动同步带轮精密结构设计

　　这款轮状传动件的核心应用场景集中在乘用车辆发动机前端辅驱系统、正时传动回路，也可迁移至工业自动化生产线的伺服同步传动工位，承担动力在轴端与同步带之间的精准传递职能，杜绝普通平带传动易出现的滑差、相位偏移问题。从实际装车工况来看，这类带轮需要在-40℃到120℃的宽温域环境下持续运行，轮齿与带齿的啮合侧隙控制在0.05mm以内，既保证传动过程无卡滞，也能抵消带体长期运行产生的蠕变伸长量。

　　结构设计阶段优先匹配齿形啮合精度，轮缘周向均匀分布的梯形齿完全贴合对应型号同步带的齿槽轮廓，齿顶预留0.1mm的修形余量，避免带齿啮入、啮出瞬间产生刚性冲击；齿侧表面粗糙度控制在Ra1.6以下，降低带体磨损速率，延长同步带整体更换周期。轮体采用中空辐板式构型，相比实心轮体减重37%，有效降低轴端的转动惯量，发动机启停瞬间的冲击载荷可被柔性带体充分吸收，减少配套轴承的交变应力峰值。

　　中心通孔为基准安装孔，孔壁公差严格遵循H7级精度要求，与配套转轴的k6轴径形成过渡配合，装配后无需额外定位销即可保证同轴度在0.02mm以内；轮体两侧设置高出齿顶2mm的挡边，可阻挡同步带在高速运转过程中出现轴向窜动甚至脱带故障，挡边边缘做R0.5mm圆角处理，避免划伤带体内部的抗拉线绳。

　　从安装边界维度考量，轮体总厚度、齿圈外径与中心安装孔的比例经过多轮动力学仿真优化，既保证轮齿啮合的接触面积满足额定扭矩传递需求，也不会占用过多发动机舱的布置空间。建模过程中所有齿形参数通过方程式驱动生成，修改带轮齿数、节距等核心参数时可一键重构整体模型，无需重复绘制齿廓曲线；轮体所有棱边均做倒角处理，既消除热处理阶段的应力集中隐患，也避免装配过程中划伤操作人员。这类带轮的选型匹配需要结合传动比、额定转速、中心距等参数综合核算，模型完整还原了量产件的所有工艺细节，可直接用于传动系的干涉校验、运动仿真以及后续的数控加工编程参考。
