汽车发动机同步带轮精密结构设计

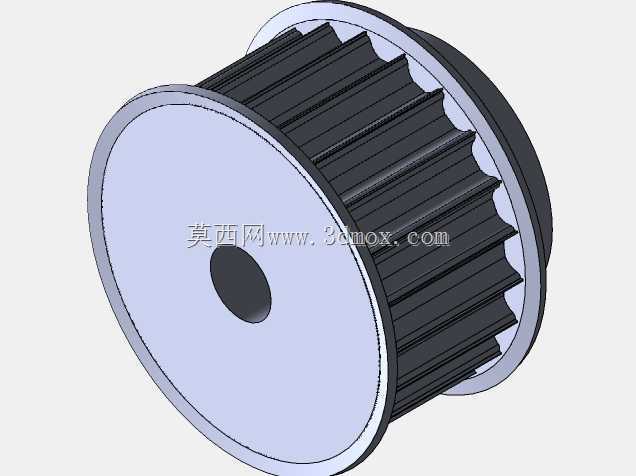

　　这款同步带轮的建模核心围绕发动机正时传动的实际工况展开，齿形轮廓完全贴合同步带的啮合轨迹，建模过程中优先保证齿距均匀度与齿面弧度的一致性，避免运行中出现带体跳齿、局部应力集中的问题。带轮中心设置同轴安装通孔，孔位与轮体的同轴度公差在建模阶段就做了约束，适配发动机凸轮轴或曲轴端的轴径装配需求，端面预留的轴向定位基准面可直接贴合轴肩完成限位，无需额外加装调整垫片即可控制轴向窜动量。轮体外侧的挡边结构做了加高处理，能够在发动机高速运转、带体出现小幅横向偏移时起到限位作用，防止同步带从轮齿上滑脱，这一细节在小排量乘用车发动机的紧凑舱内布局中尤为实用——周边管路、线束排布密集，一旦带体脱落极易引发次生故障。从安装边界来看，

　　轮体的径向最大尺寸适配正时罩壳的内部预留空间，不会与罩壳内壁发生运动干涉，轴向厚度也匹配正时系统的张紧轮、惰轮的排布间距，装配时无需改动周边其他部件的位置。齿面的建模没有采用简单的拉伸成型，而是沿齿向做了微量的修形处理，模拟实际加工中的齿向修形工艺，让带齿与轮齿的接触应力分布更均匀，降低长期运行后的齿面磨损速率。轮体腹板采用等厚设计，在保证整体结构刚性的前提下控制自身重量，减少发动机运转时的转动惯量，降低曲轴启动瞬间的冲击负荷。这类带轮除了应用在乘用车发动机正时系统，也可移植到小型通用动力机械的同步传动机构中，建模时拆分的齿形、腹板、中心孔特征均可参数化调整，设计人员只需修改齿數、孔径、外径等核心参数，就能快速衍生出不同规格的变体，

　　适配不同排量发动机的传动比需求。整个模型的特征树逻辑清晰，没有冗余的建模步骤，后续导入工程图模块时可以直接导出齿形参数、形位公差等加工所需的标注，也能直接导入有限元分析模块，校核不同转速、张紧力下的轮体应力分布与变形量，为后续的工艺优化提供数据支撑。
